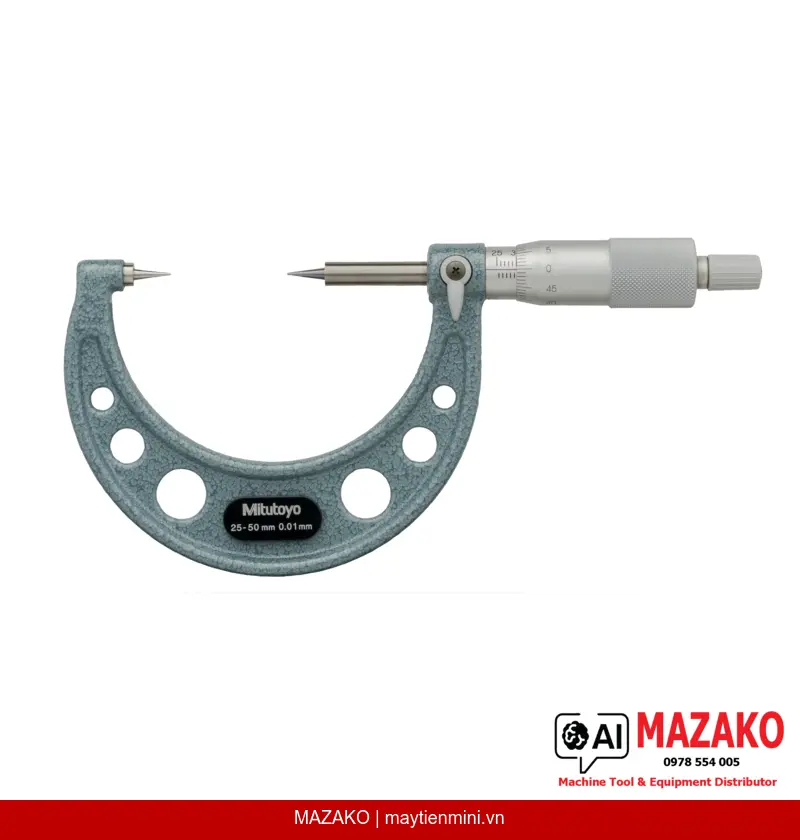

Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-154 (25-50 mm)
Panme đo ngoài cơ khí Mitutoyo 112-154, phạm vi đo 25–50 mm, đầu đo nhọn carbide góc 15°, bán kính đầu đo 0,3 mm, độ chia 0,01 mm. Dùng đo bề mặt cong, rãnh, lõi mũi khoan.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-154 là dòng panme cơ khí chuyên dụng với đầu đo và đe được mài nhọn, cho phép đo chính xác các chi tiết có biên dạng cong, rãnh hẹp hoặc lõi mũi khoan mà panme thông thường không tiếp cận được. Phạm vi đo 25–50 mm, độ chia 0,01 mm, sai số cho phép ±3 µm — đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Đầu Đo Nhọn Carbide
Đầu đo và đe bằng thép cứng hoặc carbide, góc 15°, bán kính đầu đo 0,3 mm — tiếp cận chính xác các rãnh hẹp, bề mặt cong và lõi mũi khoan.
Cơ Cấu Chốt Hãm Trục Đo
Trục đo ø6,35 mm được trang bị khóa trục, giữ cố định kết quả đo trong quá trình đọc số — hạn chế sai số do rung động.
Núm Xoay Ratchet Stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 3–8 N, đảm bảo độ lặp lại đo lường cao, loại bỏ sai số do lực tay người đo.
Bề Mặt Thước Satin Chrome
Núm xoay và thân thước hoàn thiện satin chrome ø18 mm, chống chói, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất Cơ Khí
Panme 112-154 được thiết kế để đo độ dày lõi mũi khoan (web thickness), bề dày thành ống tại điểm cong, chiều rộng rãnh hẹp và các chi tiết có biên dạng đặc biệt không thể kẹp bằng mỏ panme tiêu chuẩn. Đây là công cụ không thể thiếu tại các bộ phận QC/QA kiểm tra dao cụ cắt và chi tiết cơ khí chính xác.
Độ Chính Xác và Tin Cậy Từ Mitutoyo
Với sai số cho phép tối đa ±3 µm và bước ren trục đo 0,5 mm, dụng cụ đảm bảo kết quả đo ổn định qua nhiều chu kỳ sử dụng. Bộ chuẩn đi kèm cho phép kiểm định và hiệu chuẩn tại xưởng mà không cần gửi ngoài.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được giao kèm hộp bảo quản, cờ lê chỉnh, và chuẩn hiệu chỉnh — sẵn sàng đưa vào sử dụng ngay khi nhận hàng, không cần mua thêm phụ kiện.
- Phạm vi đo 25–50 mm, độ chia 0,01 mm
- Đầu đo và đe nhọn carbide, góc 15°, bán kính 0,3 mm
- Sai số cho phép MPE: ±3 µm
- Trục đo ø6,35 mm có khóa trục, bước ren 0,5 mm
- Lực đo 3–8 N, cơ cấu ratchet stop
- Kèm hộp, cờ lê và chuẩn hiệu chỉnh
Báo Giá Panme Mitutoyo 112-154
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 112-154 |
| Thương hiệu | Mitutoyo |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±3 µm |
| Bề mặt đo | Đầu đo và đe nhọn carbide hoặc thép cứng, bán kính đầu đo 0,3 mm |
| Góc đầu đo | 15° |
| Trục đo | ø6,35 mm, bước ren 0,5 mm, có khóa trục |
| Núm xoay / Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-154 phù hợp để đo loại chi tiết nào?
Panme 112-154 được thiết kế để đo các chi tiết có biên dạng cong, rãnh hẹp hoặc độ dày lõi mũi khoan (web thickness). Đầu đo nhọn góc 15° với bán kính 0,3 mm cho phép tiếp cận các vị trí mà panme đo ngoài thông thường không vào được.
Sai số cho phép của Mitutoyo 112-154 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 112-154 là ±3 µm trên toàn phạm vi đo 25–50 mm. Đây là thông số do Mitutoyo công bố và kiểm định theo tiêu chuẩn nhà máy.
Cơ cấu ratchet stop trên panme 112-154 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 3–8 N, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn nhất quán. Điều này loại bỏ sai số do tay người đo khác nhau, đảm bảo độ lặp lại cao trong kiểm tra hàng loạt.
Đầu đo của Mitutoyo 112-154 làm bằng vật liệu gì?
Đầu đo và đe được làm bằng carbide hoặc thép cứng, có bán kính đầu đo 0,3 mm và góc 15°. Vật liệu carbide đảm bảo độ bền mài mòn cao, duy trì độ chính xác qua nhiều lần sử dụng trong môi trường sản xuất.
Panme 112-154 có đi kèm chuẩn hiệu chỉnh không?
Có. Sản phẩm được giao kèm hộp bảo quản, cờ lê chỉnh và chuẩn hiệu chỉnh (setting standard). Bộ phụ kiện này cho phép bộ phận QC tự kiểm định và hiệu chỉnh tại xưởng theo định kỳ mà không cần gửi ngoài.
