Panme Đo Ngoài Đầu Nhọn Mitutoyo 112-153 (0-25mm)
Panme đo ngoài cơ khí Mitutoyo 112-153, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo nhọn carbide bán kính 0,3mm, đo được rãnh và bề mặt cong như lõi mũi khoan.
Mô tả sản phẩm

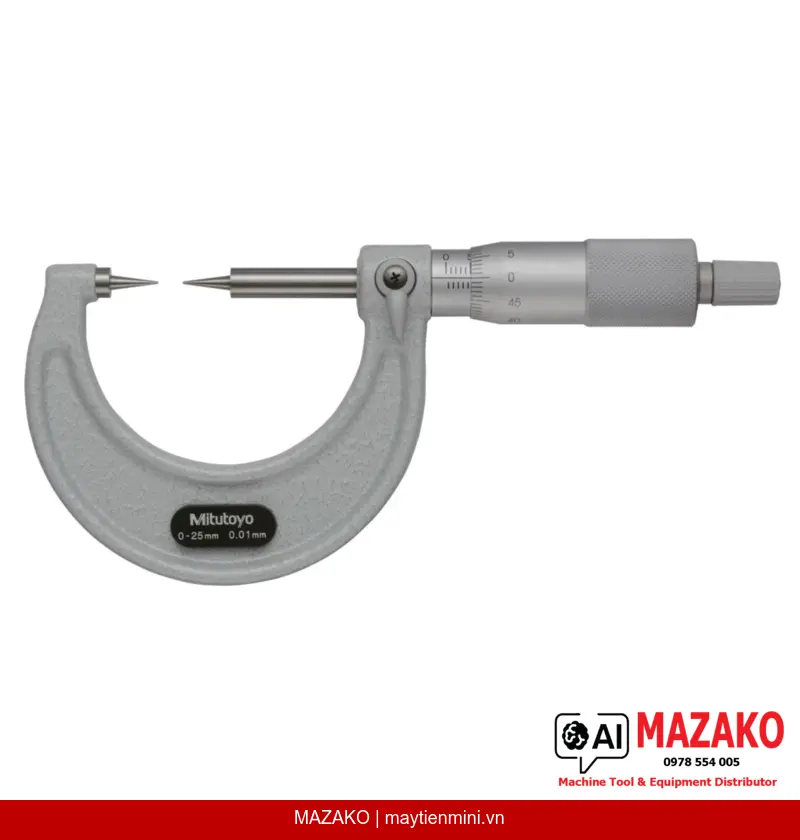

Panme đo ngoài đầu nhọn Mitutoyo 112-153 là dòng panme cơ khí chuyên dụng, trang bị đầu đo (spindle) và đe (anvil) hình nón nhọn làm từ carbide hoặc thép tôi cứng, bán kính đầu tiếp xúc 0,3mm và góc đầu 15°. Thiết kế này cho phép đo chính xác các chi tiết có rãnh, góc cong, hoặc bề mặt khó tiếp cận như chiều dày lõi mũi khoan — nơi mà panme đo ngoài thông thường không thể tiếp cận được.
Đầu Đo Nhọn Carbide
Spindle và anvil được làm từ carbide hoặc thép tôi cứng, bán kính đầu tiếp xúc 0,3mm, góc 15°, tiếp cận dễ dàng vào rãnh hẹp và bề mặt cong.
Cơ Cấu Ratchet Stop
Trang bị cơ cấu ratchet stop đảm bảo lực đo ổn định từ 3 đến 8 N, giúp kết quả đo có độ lặp lại cao, loại bỏ sai số do thao tác người dùng.
Độ Chính Xác Mitutoyo
Sai số cho phép tối đa ±3 µm, độ chia 0,01mm, đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Khóa Trục Đo Tiện Lợi
Spindle ø6,35mm có trang bị khóa trục đo (spindle lock), cố định giá trị đo khi cần chuyển vị trí đọc số, thuận tiện trong môi trường sản xuất.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme 112-153 được thiết kế đặc biệt cho các bài đo yêu cầu tiếp cận vào vị trí hẹp, cong hoặc có rãnh. Ứng dụng điển hình bao gồm đo chiều dày lõi mũi khoan (drilling-bit web thickness), đo khoảng cách giữa hai rãnh, kiểm tra biên dạng chi tiết gia công CNC, và các phép đo tại vị trí không thể dùng mỏ (jaw) thước cặp thông thường. Đây là công cụ không thể thiếu trong bộ dụng cụ đo của phòng QC/QA các nhà máy cơ khí, dụng cụ cắt gọt và khuôn mẫu.
Chất Lượng Và Độ Bền Mitutoyo

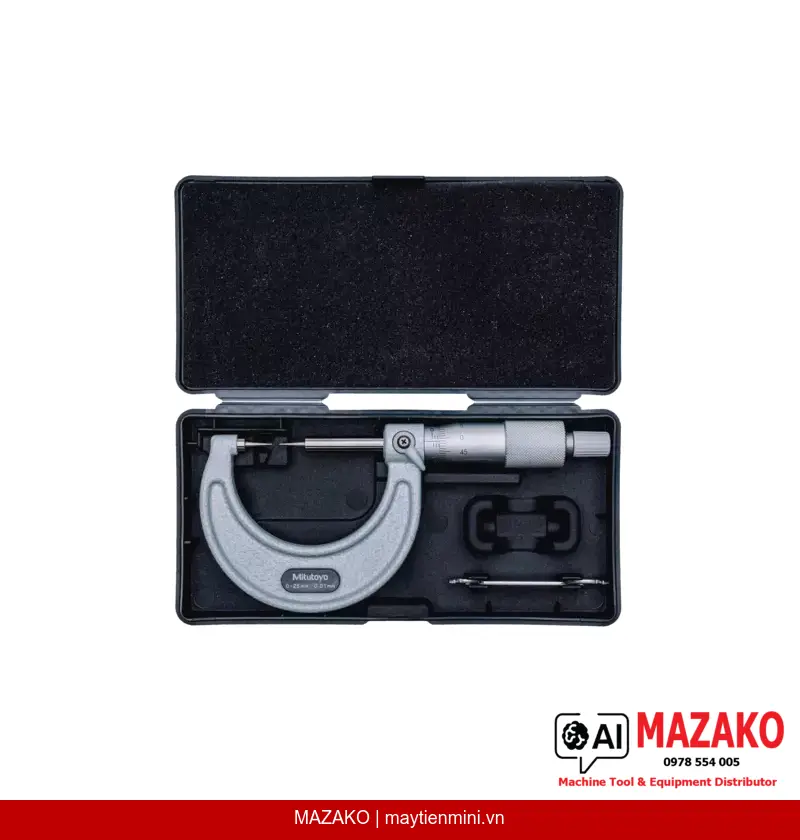

Thước được hoàn thiện bề mặt núm xoay (thimble) và thân thước (stem) bằng chrome satin mờ, chống lóa, dễ đọc số trong môi trường ánh sáng thay đổi. Khối lượng 205g cân bằng trong tay, phù hợp sử dụng liên tục trong ca sản xuất. Sản phẩm được giao kèm hộp đựng và cờ lê chuyên dụng.
Lý Do Kỹ Sư QC Chọn Mitutoyo 112-153
Khi cần đo các chi tiết có rãnh, góc cong hoặc bề mặt lõm mà panme tiêu chuẩn không tiếp cận được, đầu đo nhọn bán kính 0,3mm của 112-153 là giải pháp duy nhất đảm bảo độ chính xác ±3 µm theo tiêu chuẩn Mitutoyo Nhật Bản.
- Phạm vi đo 0-25mm, phù hợp đa số ứng dụng đo lõi mũi khoan và rãnh nhỏ
- Độ chia 0,01mm, đọc trực tiếp trên thước cơ khí không cần pin hay nguồn điện
- Đầu đo carbide hoặc thép tôi cứng, bền mòn, duy trì độ chính xác lâu dài
- Ratchet stop đảm bảo lực đo 3-8N nhất quán, tăng độ lặp lại phép đo
- Khóa trục đo tiện lợi, thích hợp môi trường sản xuất bận rộn
- Giao hàng bao gồm hộp đựng và cờ lê chuyên dụng
Báo Giá Panme Mitutoyo 112-153
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Bề mặt đo | Carbide hoặc thép tôi cứng, bán kính đầu tiếp xúc 0,3 mm |
| Góc đầu đo | 15° |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Thang chia (Thimble & Sleeve) | Chrome satin mờ, ø18 mm |
| Lực đo | 3 - 8 N |
| Khối lượng | 205 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chuyên dụng |
Câu hỏi thường gặp
Panme Mitutoyo 112-153 khác gì so với panme đo ngoài thông thường?
Điểm khác biệt chính là đầu đo (spindle) và đe (anvil) của 112-153 được làm nhọn với bán kính tiếp xúc chỉ 0,3mm và góc 15°, thay vì mặt phẳng như panme tiêu chuẩn. Thiết kế này cho phép đo được các chi tiết có rãnh, bề mặt cong hoặc vị trí hẹp như lõi mũi khoan mà panme thông thường không thể tiếp cận. Ngoài ra, panme tiêu chuẩn sẽ cho kết quả sai lệch khi đo trên bề mặt cong vì diện tích tiếp xúc lớn.
Ratchet stop trên panme 112-153 có tác dụng gì?
Ratchet stop là cơ cấu giới hạn lực đo, đảm bảo spindle luôn tiếp xúc với bề mặt chi tiết ở lực từ 3 đến 8 N. Nhờ đó, kết quả đo không bị ảnh hưởng bởi lực siết tay của từng người dùng khác nhau, tăng độ lặp lại (repeatability) của phép đo. Đây là yếu tố quan trọng trong môi trường QC/QA khi nhiều kỹ sư cùng sử dụng một dụng cụ đo.
Đầu đo carbide trên 112-153 có ưu điểm gì so với thép thông thường?
Carbide (hợp kim cứng) có độ cứng và khả năng chịu mài mòn vượt trội so với thép thông thường, giúp đầu đo duy trì hình dạng nhọn và kích thước bán kính 0,3mm trong thời gian dài. Điều này đặc biệt quan trọng vì khi đầu đo bị mòn, bán kính tiếp xúc thay đổi sẽ ảnh hưởng trực tiếp đến kết quả đo. Sử dụng carbide giúp giảm tần suất hiệu chuẩn và tăng tuổi thọ dụng cụ.
Panme 112-153 có thể đo loại chi tiết nào trong thực tế sản xuất?
Sản phẩm này phù hợp đo chiều dày lõi mũi khoan (drilling-bit web thickness), khoảng cách giữa hai rãnh hẹp, biên dạng chi tiết có góc cạnh, và các vị trí lõm trên chi tiết gia công CNC. Ngoài ra, còn ứng dụng trong kiểm tra khuôn mẫu và dụng cụ cắt gọt tại các nhà máy cơ khí chính xác.
Panme Mitutoyo 112-153 cần bảo quản và hiệu chuẩn như thế nào?
Sau mỗi ca sử dụng, lau sạch bề mặt đầu đo bằng vải mềm không xơ và bôi một lớp dầu chống gỉ mỏng trước khi cất vào hộp. Nên hiệu chuẩn định kỳ tối thiểu 1 lần/năm hoặc sau khi dụng cụ bị va đập. MAZAKO có thể hỗ trợ dịch vụ hiệu chuẩn và cung cấp chứng chỉ hiệu chuẩn theo yêu cầu của nhà máy.
