Panme cơ Mitutoyo

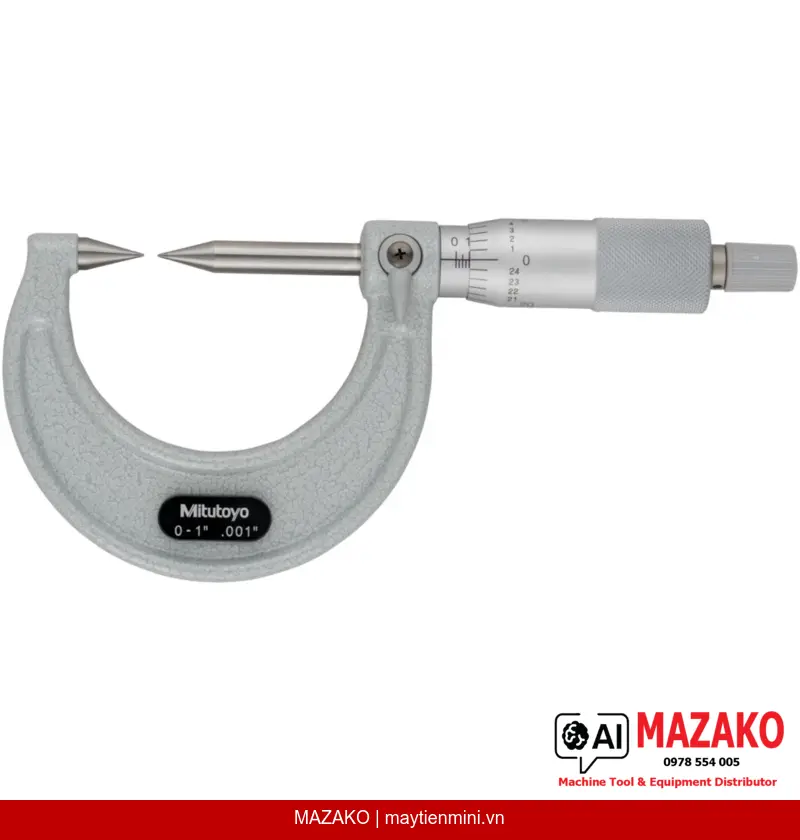

Panme Đo Ngoài Đầu Nhọn Carbide Mitutoyo 112-237 (0-1 inch)
Panme đo ngoài cơ khí Mitutoyo 112-237, đầu đo và đe nhọn carbide góc 30°, phạm vi đo 0-1 inch, độ chia 0,001 inch. Chuyên đo bề dày gân khoan, rãnh cong, chi tiết hẹp.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-237 được thiết kế chuyên biệt cho các ứng dụng đo trong không gian hẹp, rãnh cong hoặc bề dày gân mũi khoan — nơi mà panme tiêu chuẩn không thể tiếp cận. Đầu đo và đe nhọn làm từ carbide cứng, góc đỉnh 30°, bán kính đầu đo 0,3 mm cho phép định vị chính xác trên biên dạng cong.
Đầu đo nhọn Carbide
Đầu đo (trục đo) và đe đều được mài nhọn góc 30°, bán kính đỉnh 0,3 mm bằng hợp kim carbide — đảm bảo độ bền cao và khả năng tiếp cận vào rãnh hẹp, biên dạng cong chính xác.
Cơ cấu ratchet stop
Núm xoay tích hợp ratchet stop kiểm soát lực đo trong khoảng 3–8 N, đảm bảo độ lặp lại cao giữa các lần đo, loại bỏ sai số do thao tác người dùng.
Khóa trục đo
Trục đo ø6,35 mm, bước ren 0,5 mm có cơ cấu khóa (spindle lock), giữ nguyên giá trị đo khi tháo chi tiết ra khỏi dụng cụ, thuận tiện cho môi trường sản xuất.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome ø18 mm, chống chói, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng dụng điển hình trong sản xuất
Panme 112-237 được sử dụng phổ biến trong kiểm tra chất lượng (QC) các chi tiết có hình học phức tạp: đo bề dày gân mũi khoan (drill web thickness), đo chiều dày thành rãnh, đo khoảng cách đỉnh ren, và các vị trí mà mỏ của thước cặp hoặc mặt đo phẳng của panme tiêu chuẩn không thể tiếp cận.
Tiêu chuẩn kỹ thuật Mitutoyo
Là sản phẩm thuộc dòng panme cơ khí (Analog) của Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản, mã 112-237 được sản xuất theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt với sai số cho phép MPE ±0,00015 inch. Đi kèm hộp đựng và cờ lê hiệu chỉnh.
Lưu ý khi chọn mua
Phiên bản 112-237 sử dụng hệ đo Inch (0–1 inch), phù hợp với bản vẽ kỹ thuật hệ Anh. Nếu yêu cầu hệ mét (mm), vui lòng liên hệ MAZAKO để được tư vấn mã sản phẩm phù hợp trong cùng dòng panme đầu nhọn Mitutoyo.
- Đầu đo và đe nhọn carbide, góc 30°, bán kính 0,3 mm — tiếp cận vị trí đo khó
- Phạm vi đo 0–1 inch, độ chia 0,001 inch
- Ratchet stop đảm bảo lực đo ổn định 3–8 N, độ lặp lại cao
- Khóa trục đo tiện lợi cho thao tác kiểm tra hàng loạt
- Giao hàng kèm hộp bảo quản và cờ lê — sẵn sàng đưa vào sử dụng
- Trọng lượng 205 g, cân bằng tốt, phù hợp sử dụng lâu dài trên chuyền
Báo giá Panme Mitutoyo 112-237 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép MPE | ±0,00015 inch |
| Mặt đo | Đầu đo và đe nhọn carbide hoặc thép tôi cứng, bán kính đỉnh 0,3 mm |
| Góc đầu nhọn | 30° |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay / Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê hiệu chỉnh |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-237 phù hợp đo những chi tiết nào?
Sản phẩm này được thiết kế để đo các vị trí mà panme tiêu chuẩn không tiếp cận được, điển hình là bề dày gân mũi khoan (drill web thickness), chiều dày thành rãnh hẹp, khoảng cách đỉnh ren hoặc biên dạng cong lõm. Đầu đo và đe nhọn carbide góc 30° với bán kính đỉnh 0,3 mm giúp định vị chính xác trên biên dạng phức tạp.
Mã 112-237 có phiên bản hệ mét (mm) không?
Mã 112-237 là phiên bản hệ Inch (0–1 inch, độ chia 0,001 inch). Mitutoyo cũng cung cấp các phiên bản hệ mét trong cùng dòng panme đầu nhọn. Vui lòng liên hệ MAZAKO để được tư vấn mã sản phẩm hệ mét phù hợp với yêu cầu bản vẽ của bạn.
Ratchet stop trên panme 112-237 có tác dụng gì?
Ratchet stop là cơ cấu giới hạn lực đo, đảm bảo lực tác dụng lên chi tiết luôn nằm trong khoảng 3–8 N. Điều này loại bỏ sai số do thao tác người dùng siết quá mạnh hoặc quá nhẹ, đảm bảo độ lặp lại cao khi đo nhiều chi tiết liên tiếp trong môi trường sản xuất.
Vật liệu đầu đo carbide có ưu điểm gì so với thép thường?
Đầu đo bằng carbide (hợp kim cứng) có độ cứng và khả năng chống mài mòn vượt trội so với thép tôi thông thường. Khi đo trên các bề mặt phôi thô, chi tiết gia công cứng hoặc vật liệu mài mòn cao, đầu đo carbide duy trì hình học nhọn lâu hơn, kéo dài tuổi thọ và duy trì độ chính xác của panme.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 112-237 không?
MAZAKO cung cấp dịch vụ tư vấn và hỗ trợ sau bán hàng cho các thiết bị đo lường Mitutoyo. Việc hiệu chuẩn định kỳ panme là yêu cầu bắt buộc trong hệ thống quản lý chất lượng ISO. Vui lòng liên hệ đội ngũ kỹ thuật MAZAKO để được hỗ trợ về hiệu chuẩn và bảo dưỡng thiết bị.
