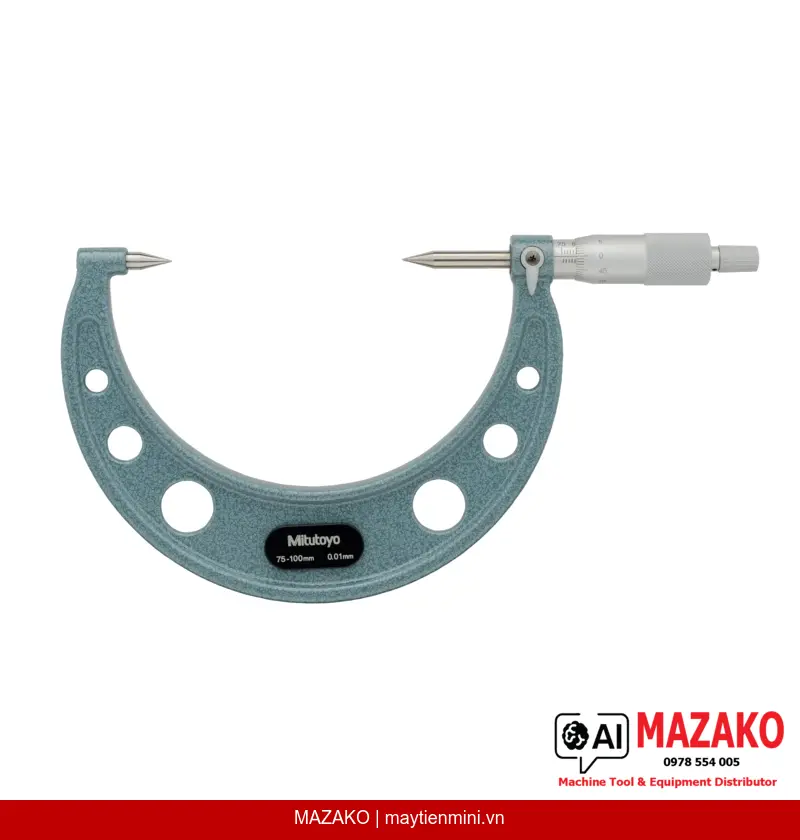

Panme đo ngoài đầu nhọn carbide Mitutoyo 112-216 (75-100mm)
Panme đo ngoài cơ khí Mitutoyo 112-216, phạm vi 75-100mm, đầu đo nhọn carbide góc 30°, bán kính đầu đo 0,3mm, đo được rãnh, gân khoan và các vị trí cong hẹp, độ chia 0,01mm, sai số ±4µm.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn carbide Mitutoyo 112-216 là dòng panme cơ khí chuyên dụng, được trang bị đầu đo (spindle) và đe (anvil) dạng nhọn với góc 30° và bán kính đầu đo 0,3mm. Thiết kế này cho phép tiếp cận và đo chính xác các vị trí khó tiếp cận như bề dày gân mũi khoan, rãnh hẹp, các đặc điểm cong — những vị trí mà panme thông thường không thể thực hiện được. Phạm vi đo 75–100mm, độ chia 0,01mm, phù hợp cho môi trường sản xuất và kiểm tra chất lượng công nghiệp.
Đầu đo nhọn carbide góc 30°
Spindle và anvil làm từ carbide hoặc thép tôi cứng, đầu nhọn bán kính 0,3mm cho phép tiếp cận rãnh hẹp, gân mũi khoan và các biên dạng cong mà đầu đo phẳng thông thường không đo được.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo trong dải 3–8N, đảm bảo độ lặp lại (repeatability) cao giữa các lần đo, loại bỏ sai số do người dùng siết khác nhau.
Kết cấu cơ khí độ bền cao
Núm xoay (thimble) và thân thước (stem/sleeve) hoàn thiện satin chrome ø18mm, trục đo ø6,35mm bước ren 0,5mm, kèm khóa trục đo, đảm bảo độ bền lâu dài trong môi trường xưởng sản xuất.
Bộ phụ kiện đầy đủ
Đi kèm hộp bảo quản, cờ lê chỉnh và chuẩn hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay sau khi mở hộp, đáp ứng yêu cầu truy xuất nguồn gốc hiệu chuẩn trong hệ thống QC.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme 112-216 được thiết kế đặc biệt cho các ứng dụng đo bề dày gân mũi khoan (drill-bit web thickness), bề dày thành rãnh, khoảng cách giữa các bề mặt cong hoặc hẹp trong gia công cơ khí chính xác. Thích hợp cho bộ phận QC/QA, phòng kỹ thuật tại các nhà máy cơ khí, dụng cụ cắt gọt và sản xuất linh kiện chính xác.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường công nghiệp toàn cầu
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 85 năm kinh nghiệm. Dòng panme đầu nhọn series 112 được sản xuất theo tiêu chuẩn JIS, đảm bảo độ chính xác và độ tin cậy trong các hệ thống quản lý chất lượng ISO.
Thông số kỹ thuật nổi bật
Phạm vi đo 75–100mm | Độ chia 0,01mm | Sai số cho phép ±4µm | Đầu đo nhọn carbide góc 30°, bán kính 0,3mm | Lực đo 3–8N | Khối lượng 500g
- Đo được bề dày gân mũi khoan và rãnh hẹp mà panme thường không tiếp cận được
- Cơ cấu ratchet stop đảm bảo độ lặp lại cao, loại bỏ sai số chủ quan của người đo
- Đầu đo carbide chịu mài mòn, phù hợp sử dụng liên tục trong môi trường sản xuất
- Kèm chuẩn hiệu chỉnh, đáp ứng yêu cầu truy xuất hiệu chuẩn theo ISO 9001
- Phạm vi đo 75–100mm phù hợp đo các chi tiết cỡ trung bình trong gia công cơ khí
Tư vấn & Báo giá Panme Mitutoyo 112-216
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Bề mặt đo | Carbide hoặc thép tôi cứng, spindle và anvil dạng nhọn, bán kính đầu đo 0,3 mm |
| Góc đầu đo | 30° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp, cờ lê chỉnh, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 500 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-216 phù hợp để đo những chi tiết nào?
Panme 112-216 được thiết kế cho các bề mặt khó tiếp cận như bề dày gân mũi khoan (drill-bit web thickness), rãnh hẹp, và các đặc điểm cong hoặc có biên dạng phức tạp. Đầu đo nhọn góc 30° với bán kính 0,3mm cho phép tiếp cận chính xác những vị trí mà panme đầu phẳng thông thường không thực hiện được.
Sai số cho phép của Mitutoyo 112-216 là bao nhiêu?
Sai số cho phép tối đa (MPE) của panme 112-216 là ±4µm trên toàn phạm vi đo 75–100mm. Đây là thông số được kiểm soát theo tiêu chuẩn JIS của Mitutoyo, đảm bảo độ tin cậy trong các hệ thống kiểm tra chất lượng công nghiệp.
Cơ cấu ratchet stop trên panme 112-216 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo trong dải 3–8N, đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc ổn định lên bề mặt chi tiết. Điều này loại bỏ sai số do người dùng xiết lực khác nhau giữa các lần đo, nâng cao độ lặp lại (repeatability) của kết quả đo.
Panme 112-216 có đi kèm chuẩn hiệu chỉnh không? Có đáp ứng yêu cầu ISO 9001 không?
Có, sản phẩm được cung cấp kèm hộp bảo quản, cờ lê chỉnh và chuẩn hiệu chỉnh (setting standard). Chuẩn hiệu chỉnh đi kèm hỗ trợ truy xuất nguồn gốc hiệu chuẩn, đáp ứng yêu cầu kiểm soát thiết bị đo lường trong hệ thống quản lý chất lượng ISO 9001.
Đầu đo carbide của panme 112-216 có ưu điểm gì so với đầu đo thép thông thường?
Carbide (hợp kim cứng) có độ cứng và khả năng chịu mài mòn vượt trội so với thép tôi thông thường. Khi sử dụng liên tục trong môi trường sản xuất, đầu đo carbide duy trì hình dạng nhọn và độ chính xác lâu hơn, giảm tần suất hiệu chuẩn lại và kéo dài tuổi thọ thiết bị.
