Panme Đo Ngoài Đầu Nhọn Carbide Mitutoyo 112-215 (50-75mm)
Panme cơ khí Mitutoyo 112-215 đầu đo nhọn carbide, phạm vi đo 50–75 mm, độ chia 0,01 mm, chuyên đo bề mặt cong, rãnh hẹp, lõi mũi khoan. Tích hợp ratchet stop đảm bảo lực đo ổn định.
Mô tả sản phẩm

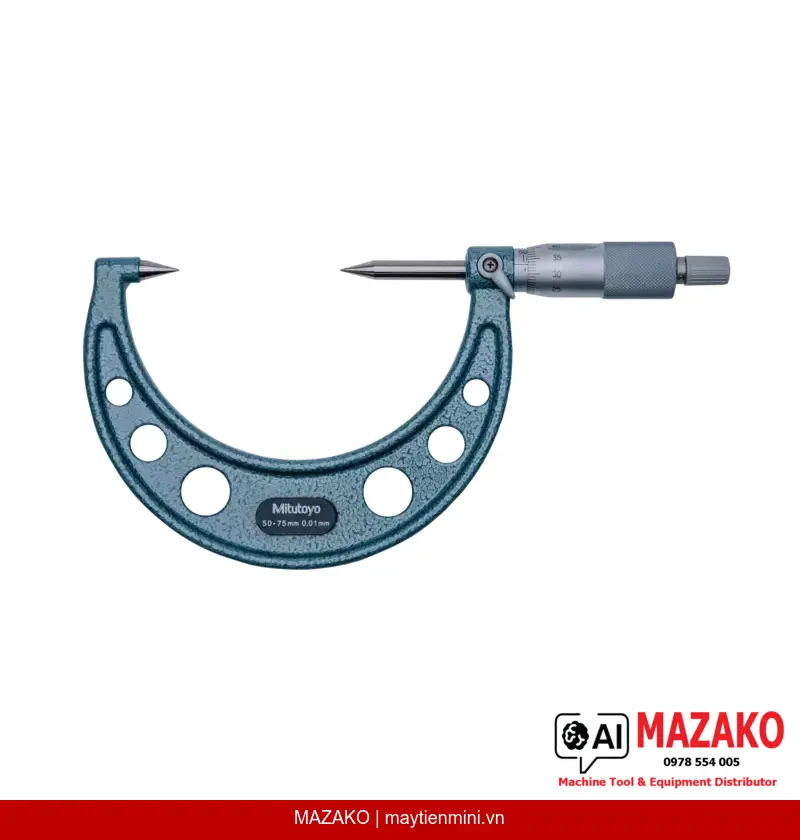

Panme đo ngoài đầu nhọn Mitutoyo 112-215 là dòng panme cơ khí chuyên dụng được trang bị đầu đo (spindle) và đe (anvil) có mũi nhọn góc 30° bằng carbide, cho phép đo chính xác các chi tiết có biên dạng cong, rãnh hẹp hoặc lõi mũi khoan — những vị trí mà panme đầu phẳng thông thường không tiếp cận được.
Đầu Đo Nhọn Carbide
Spindle và anvil mũi nhọn góc 30°, bán kính đầu đo 0,3 mm, chất liệu carbide cứng hoặc thép tôi — tiếp cận được rãnh hẹp, bề mặt cong và lõi mũi khoan.
Ratchet Stop Kiểm Soát Lực Đo
Cơ cấu ratchet stop tích hợp giới hạn lực đo trong khoảng 3–8 N, đảm bảo độ lặp lại (repeatability) cao giữa các lần đo và giữa các người đo.
Độ Chính Xác Cao
Sai số cho phép tối đa (MPE) ±3 µm, độ chia 0,01 mm — đáp ứng yêu cầu kiểm tra chất lượng (QC/QA) trong sản xuất cơ khí chính xác.
Hoàn Thiện Bề Mặt Satin Chrome
Núm xoay (thimble) và thân thước (stem) hoàn thiện satin chrome đường kính 18 mm, chống lóa, dễ đọc giá trị trong môi trường nhà máy.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme 112-215 được sử dụng phổ biến trong kiểm tra lõi mũi khoan (drill-bit web thickness), đo chiều dày vật liệu tại các rãnh phay hẹp, kiểm tra các chi tiết có biên dạng cong lõm mà mặt đo phẳng không thể tiếp xúc đúng cách. Đây là công cụ không thể thiếu tại các bộ phận QC/QA gia công cơ khí chính xác.
Bộ Phụ Kiện Đi Kèm

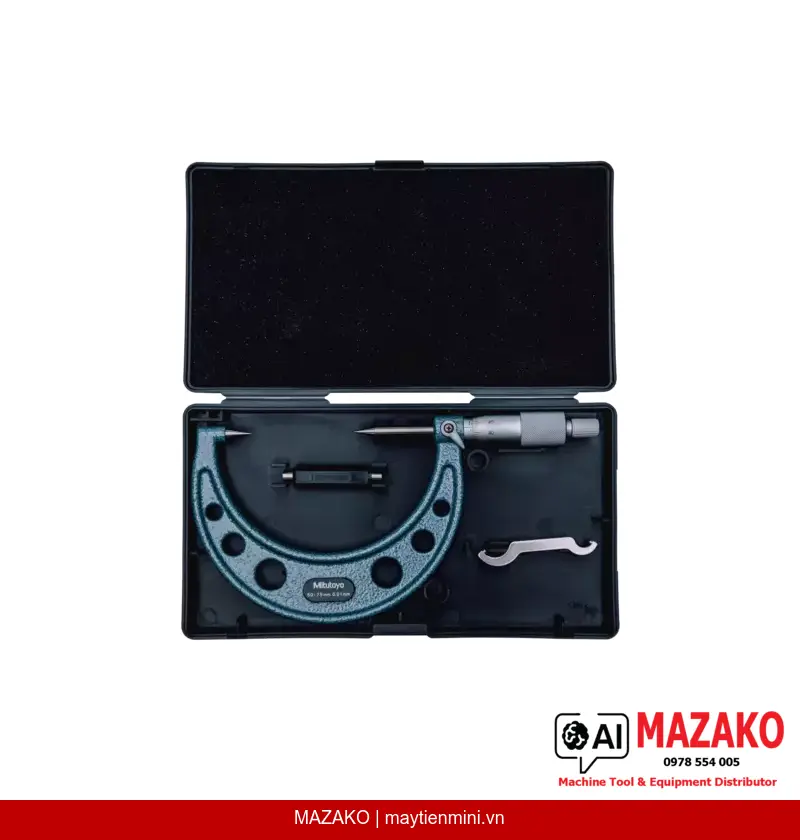

Sản phẩm được giao kèm hộp đựng, cờ lê hiệu chỉnh và chuẩn đặt (setting standard) 50 mm, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Tại Sao Chọn Mitutoyo 112-215?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất ISO. Model 112-215 là lựa chọn tối ưu khi cần đo các vị trí đặc biệt mà dòng panme đo ngoài thông thường không đáp ứng được, đồng thời vẫn đảm bảo độ chính xác cấp µm.
- Phạm vi đo 50–75 mm, phù hợp chi tiết trung bình
- Đầu đo nhọn carbide, bán kính 0,3 mm, góc 30°
- Độ chia 0,01 mm, MPE ±3 µm
- Khóa trục đo (spindle lock) tiện lợi khi lưu giá trị
- Bước ren trục đo 0,5 mm, đường kính trục 6,35 mm
- Kèm chuẩn đặt 50 mm, sẵn sàng hiệu chuẩn tại chỗ
Tư Vấn & Báo Giá Panme Mitutoyo 112-215
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Mặt đo | Spindle và anvil nhọn carbide hoặc thép tôi, bán kính đầu đo 0,3 mm |
| Góc đầu nhọn | 30° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia (Scale) | Thimble và sleeve hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê hiệu chỉnh, chuẩn đặt (setting standard) |
| Khối lượng | 370 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-215 phù hợp đo những chi tiết nào?
Model 112-215 được thiết kế để đo các vị trí mà panme đầu phẳng thông thường không tiếp cận được, bao gồm lõi mũi khoan (drill-bit web thickness), rãnh phay hẹp, và các bề mặt có biên dạng cong lõm. Mũi nhọn carbide góc 30° với bán kính 0,3 mm cho phép tiếp xúc chính xác tại những vị trí này.
Ratchet stop trên panme 112-215 có tác dụng gì?
Ratchet stop là cơ cấu kiểm soát lực đo, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn nằm trong khoảng 3–8 N. Điều này giúp loại bỏ sai số do lực đo không đồng đều giữa các lần đo hoặc giữa các người đo khác nhau, đảm bảo độ lặp lại (repeatability) cao trong kiểm tra chất lượng.
Panme 112-215 có cần hiệu chuẩn trước khi sử dụng không?
Có, trước khi sử dụng cần đặt về zero bằng chuẩn đặt (setting standard) 50 mm được cung cấp kèm theo sản phẩm. Việc hiệu chuẩn định kỳ theo tiêu chuẩn ISO được khuyến nghị để đảm bảo độ chính xác duy trì ở mức MPE ±3 µm trong suốt quá trình sử dụng.
Sự khác biệt giữa đầu đo carbide và thép tôi trên panme này là gì?
Đầu đo carbide có độ cứng và khả năng chống mài mòn vượt trội hơn thép tôi, phù hợp khi đo các chi tiết có vật liệu cứng hoặc khi tần suất đo lớn. Thép tôi phù hợp cho ứng dụng đo thông thường với chi phí thấp hơn. Model 112-215 sử dụng đầu đo carbide để đảm bảo tuổi thọ lâu dài.
Tôi có thể mua panme Mitutoyo 112-215 và nhận hỗ trợ kỹ thuật tại MAZAKO không?
MAZAKO phân phối chính hãng panme Mitutoyo 112-215 tại Việt Nam, kèm hỗ trợ kỹ thuật từ đội ngũ chuyên gia đo lường. Chúng tôi tư vấn lựa chọn model phù hợp, hướng dẫn sử dụng và kết nối dịch vụ hiệu chuẩn. Liên hệ trực tiếp qua website maytienmini.vn để được báo giá.
