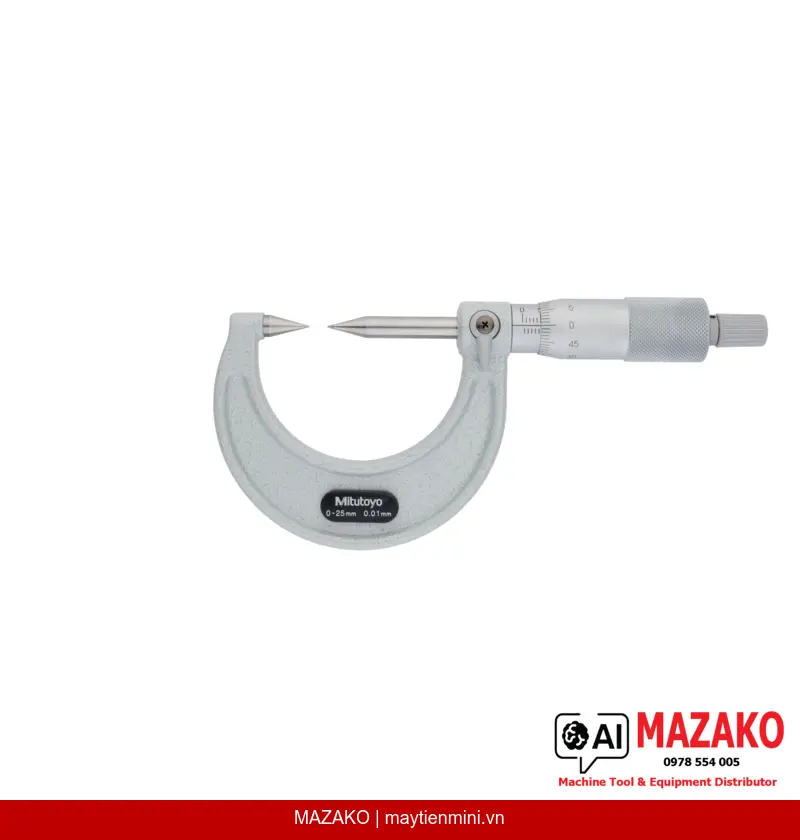

Panme Đo Ngoài Đầu Nhọn Carbide Mitutoyo 112-213 (0-25mm)
Panme đo ngoài cơ khí Mitutoyo 112-213, phạm vi đo 0-25mm, độ chia 0,01mm, đầu đo nhọn carbide góc 30°, chuyên đo độ dày lõi mũi khoan và rãnh cong hẹp.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-213 là dòng panme cơ khí chuyên dụng được trang bị đầu đo và đe dạng nhọn bằng carbide, cho phép đo chính xác các chi tiết có hình dạng cong, rãnh hẹp hoặc lõi mũi khoan — những vị trí mà panme đầu phẳng thông thường không tiếp cận được.
Đầu đo nhọn Carbide góc 30°
Đầu đo và đe dạng nhọn bằng hợp kim carbide, bán kính đầu đo 0,3mm, góc nhọn 30°, thâm nhập dễ dàng vào rãnh hẹp, lỗ và lõi mũi khoan mà không làm biến dạng bề mặt đo.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Núm xoay tích hợp ratchet stop giúp kiểm soát lực đo ổn định trong khoảng 3–8 N, đảm bảo độ lặp lại đo lường giữa các lần đo và giữa các người dùng khác nhau.
Độ chính xác cao, sai số ±3 µm
Sai số cho phép tối đa (MPE) chỉ ±3 µm với độ chia 0,01mm, đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt trong gia công cơ khí chính xác.
Trục đo khóa spindle, bước ren 0,5mm
Trục đo đường kính 6,35mm với cơ cấu khóa spindle tiện dụng, bước ren 0,5mm cho độ nhạy đọc số cao. Mặt thimble và sleeve hoàn thiện satin chrome chống lóa, dễ đọc trong điều kiện nhà xưởng.
Ứng dụng điển hình trong sản xuất công nghiệp
Panme 112-213 được thiết kế đặc biệt cho các tác vụ đo kiểm mà đầu đo dạng phẳng không thể thực hiện được: đo độ dày lõi (web thickness) của mũi khoan, đo chiều rộng rãnh chữ V, kiểm tra khoảng cách giữa các gân định hình, và đo biên dạng chi tiết đúc có góc cạnh phức tạp. Phù hợp với phòng QC, xưởng mài dao cụ và bộ phận bảo trì khuôn mẫu.
Thương hiệu Mitutoyo — Tiêu chuẩn đo lường Nhật Bản
Mitutoyo là thương hiệu đo lường hàng đầu thế giới xuất xứ Nhật Bản, được tin dùng tại các nhà máy sản xuất đạt chuẩn ISO trên toàn cầu. Dòng panme đầu nhọn serie 112 được sản xuất theo tiêu chuẩn JIS B 7502, đảm bảo độ chính xác và độ bền lâu dài.
Đóng gói và phụ kiện đi kèm
Sản phẩm được giao kèm hộp bảo quản chuyên dụng và cờ lê chỉnh hiệu chỉnh, đảm bảo panme được bảo vệ và sẵn sàng sử dụng ngay khi nhận hàng.
- Phạm vi đo 0–25mm, độ chia 0,01mm
- Đầu đo nhọn carbide, bán kính 0,3mm, góc 30° — chuyên đo rãnh hẹp và lõi mũi khoan
- Sai số MPE ±3 µm theo tiêu chuẩn Mitutoyo
- Cơ cấu ratchet stop kiểm soát lực đo 3–8 N
- Khóa spindle, bước ren trục đo 0,5mm
- Mặt thimble và sleeve satin chrome chống lóa, đường kính 18mm
- Khối lượng 205g — gọn nhẹ, dễ thao tác trực tiếp trên máy
Mua Panme Mitutoyo 112-213 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Mặt đo | Đầu đo và đe nhọn bằng carbide hoặc thép cứng, bán kính đầu đo 0,3 mm |
| Góc đầu nhọn | 30° |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Mặt chia độ | Thimble và sleeve hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3–8 N |
| Đóng gói đi kèm | Hộp bảo quản, cờ lê chỉnh |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-213 khác gì so với panme đầu phẳng thông thường?
Panme 112-213 được trang bị đầu đo và đe dạng nhọn bằng carbide với góc 30° và bán kính đầu đo chỉ 0,3mm. Thiết kế này cho phép đo vào các vị trí cong, rãnh hẹp hoặc lõi mũi khoan mà đầu phẳng tiêu chuẩn không thể tiếp cận. Đây là công cụ chuyên dụng cho gia công dao cụ và kiểm tra khuôn mẫu.
Độ chính xác của panme 112-213 là bao nhiêu?
Panme 112-213 có độ chia 0,01mm và sai số cho phép tối đa (MPE) là ±3 µm theo tiêu chuẩn Mitutoyo. Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 3–8 N giúp đảm bảo độ lặp lại đo lường nhất quán giữa các lần đo.
Panme này có phù hợp để đo lõi mũi khoan (web thickness) không?
Có. Đây chính là ứng dụng điển hình của panme 112-213. Đầu đo nhọn carbide góc 30° cho phép thâm nhập chính xác vào phần lõi của mũi khoan xoắn để đo độ dày thực tế, hỗ trợ quá trình mài lại và kiểm tra chất lượng dao cụ.
Sản phẩm được giao kèm những gì và bảo quản như thế nào?
Panme Mitutoyo 112-213 được giao kèm hộp bảo quản chuyên dụng và cờ lê chỉnh (spanner) để hiệu chỉnh khi cần. Sau khi sử dụng, nên lau sạch bề mặt đo bằng vải mềm, bôi một lớp dầu chống gỉ mỏng và bảo quản trong hộp ở nơi khô ráo, tránh nhiệt độ và độ ẩm cao.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo không?
MAZAKO hỗ trợ tư vấn hiệu chuẩn thiết bị đo lường Mitutoyo cho khách hàng doanh nghiệp. Khách hàng có thể liên hệ trực tiếp để được báo giá dịch vụ hiệu chuẩn theo tiêu chuẩn ISO/IEC 17025, đảm bảo thiết bị luôn nằm trong dải sai số cho phép của nhà sản xuất.
