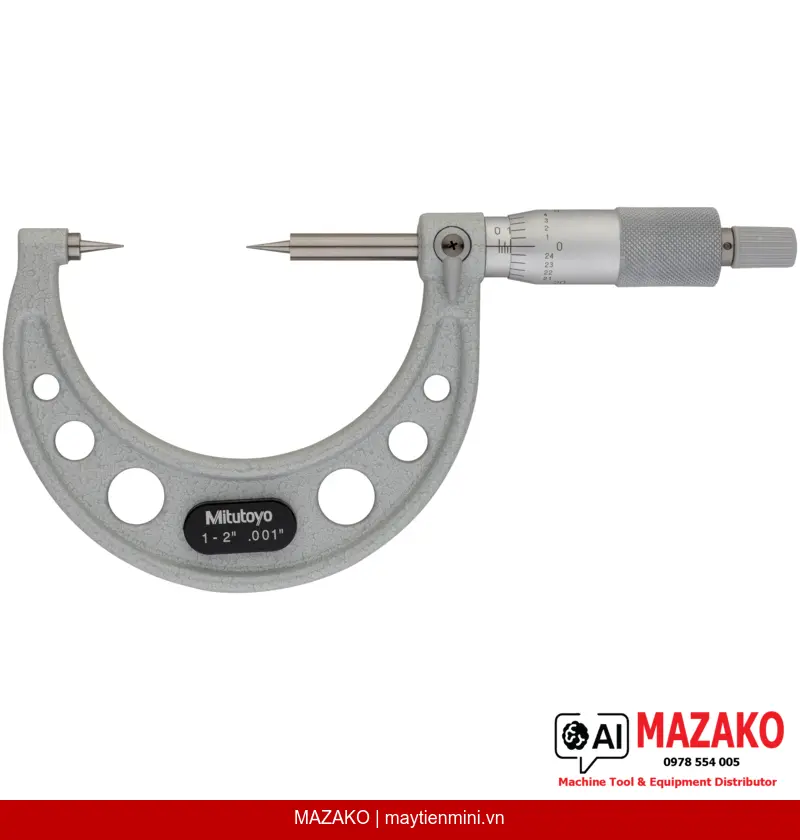

Panme Đo Ngoài Đầu Nhọn Carbide Mitutoyo 112-190 (1-2 inch)
Panme đo ngoài cơ khí Mitutoyo 112-190, phạm vi đo 1-2 inch, đầu đo nhọn carbide góc 15°, độ chia 0,001 inch. Chuyên đo bề dày lõi mũi khoan, rãnh cong và các chi tiết khó tiếp cận.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-190 là dòng panme cơ khí chuyên dụng được trang bị đầu đo (spindle) và đe (anvil) nhọn bằng carbide, cho phép đo chính xác trong các chi tiết có hình dạng cong, rãnh hẹp hoặc bề dày lõi mũi khoan — những vị trí mà panme tiêu chuẩn không thể tiếp cận được. Phạm vi đo 1–2 inch với độ chia 0,001 inch, phù hợp cho môi trường QC/QA công nghiệp yêu cầu độ tin cậy cao.
Đầu đo nhọn carbide góc 15°
Đầu đo và đe làm từ carbide cứng, góc đầu nhọn 15°, bán kính điểm đo 0,3 mm — cho phép tiếp cận chính xác vào rãnh hẹp, hố khoan và các bề mặt cong mà panme thông thường không thể đo được.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 3–8 N, đảm bảo độ lặp lại (repeatability) cao giữa các lần đo, loại bỏ sai số do người đo siết tay khác nhau.
Khoá trục đo và thiết kế núm xoay chuẩn
Trục đo (spindle) ø6,35 mm có tích hợp khóa trục, bước ren 0,5 mm. Núm xoay (thimble) và thân thước (sleeve) hoàn thiện mờ chrome, đường kính ø18 mm, dễ đọc và hạn chế phản chiếu ánh sáng.
Đi kèm chuẩn hiệu chỉnh và dụng cụ
Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh và setting standard (chuẩn hiệu chỉnh), sẵn sàng sử dụng ngay trong môi trường sản xuất mà không cần trang bị thêm.
Ứng dụng thực tế trong sản xuất
Panme 112-190 được ứng dụng phổ biến trong kiểm tra bề dày lõi (web thickness) của mũi khoan, đo chiều sâu rãnh, khoảng cách giữa các gân trong chi tiết đúc và gia công CNC. Đây là công cụ không thể thiếu tại bộ phận QC/QA trong các ngành cơ khí chính xác, khuôn mẫu và dụng cụ cắt.
Độ chính xác và tiêu chuẩn kỹ thuật
Sai số cho phép tối đa (MPE) ±0,00015 inch, đáp ứng yêu cầu đo lường chính xác cấp độ xưởng sản xuất và phòng đo lường. Thương hiệu Mitutoyo bảo chứng chất lượng theo tiêu chuẩn quốc tế.
Tại sao chọn Mitutoyo 112-190?
Với kết cấu đầu nhọn carbide chuyên biệt, cơ cấu ratchet stop và bộ chuẩn hiệu chỉnh đi kèm, Mitutoyo 112-190 là giải pháp đo lường tin cậy cho các chi tiết khó tiếp cận — tiết kiệm thời gian đo và đảm bảo kết quả nhất quán trong môi trường sản xuất công nghiệp.
- Phạm vi đo 1–2 inch, độ chia 0,001 inch
- Đầu đo và đe nhọn carbide, góc 15°, bán kính điểm đo 0,3 mm
- Sai số MPE ±0,00015 inch
- Cơ cấu ratchet stop kiểm soát lực đo 3–8 N
- Trục đo có khóa, bước ren 0,5 mm, ø6,35 mm
- Giao hàng kèm hộp, cờ lê và chuẩn hiệu chỉnh
- Khối lượng 305 g, thích hợp sử dụng tay dài
Nhận báo giá Mitutoyo 112-190
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 112-190 |
| Thương hiệu | Mitutoyo |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo (Measuring Range) | 1–2 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00015 inch |
| Mặt đo | Đầu đo và đe nhọn carbide hoặc thép tôi cứng, bán kính điểm đo 0,3 mm |
| Góc đầu nhọn (Tip angle) | 15° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay (Thimble) / Thân thước (Sleeve) | Hoàn thiện mờ chrome, ø18 mm |
| Lực đo (Measuring Force) | 3–8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-190 dùng để đo loại chi tiết nào?
Mitutoyo 112-190 được thiết kế chuyên biệt để đo các chi tiết khó tiếp cận như bề dày lõi mũi khoan (web thickness), rãnh hẹp, hố và bề mặt cong. Đầu đo nhọn carbide góc 15° với bán kính điểm đo 0,3 mm cho phép tiếp cận vào những vị trí mà panme tiêu chuẩn không thể thực hiện được.
Sự khác biệt giữa panme đầu nhọn và panme đo ngoài thông thường là gì?
Panme thông thường có mặt đo phẳng, chỉ phù hợp đo bề mặt phẳng hoặc trụ tròn. Panme đầu nhọn như 112-190 có đầu đo (spindle) và đe (anvil) được mài nhọn, cho phép đặt điểm đo chính xác vào rãnh, đáy lỗ hoặc các đường cong lõm mà mặt đo phẳng không tiếp xúc được.
Cơ cấu ratchet stop trên Mitutoyo 112-190 có tác dụng gì?
Ratchet stop là cơ cấu giới hạn lực đo, duy trì lực tiếp xúc trong khoảng 3–8 N theo tiêu chuẩn. Nhờ đó, kết quả đo có độ lặp lại (repeatability) cao, không bị ảnh hưởng bởi lực tay người đo. Đây là yếu tố quan trọng đảm bảo tính nhất quán trong kiểm tra hàng loạt tại bộ phận QC/QA.
Mitutoyo 112-190 có đi kèm chuẩn hiệu chỉnh không?
Có. Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh và setting standard (chuẩn hiệu chỉnh) tương ứng phạm vi 1–2 inch. Người dùng có thể hiệu chỉnh zero ngay sau khi nhận hàng mà không cần trang bị thêm dụng cụ bên ngoài.
Làm thế nào để đặt mua Mitutoyo 112-190 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc kênh hỗ trợ kỹ thuật để được báo giá, tư vấn ứng dụng và hỗ trợ sau bán hàng. MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam, phục vụ khách hàng B2B công nghiệp trên toàn quốc.
