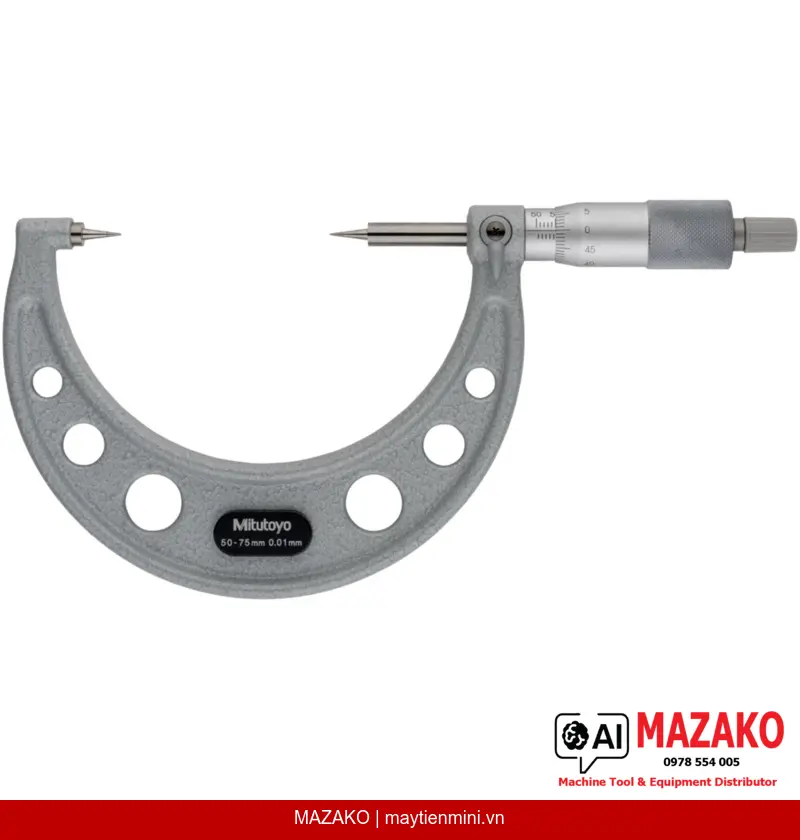

Panme Đo Ngoài Đầu Nhọn Carbide Mitutoyo 112-167 (50-75mm)
Panme đo ngoài cơ khí Mitutoyo 112-167, phạm vi đo 50-75mm, đầu đo nhọn carbide bán kính 0,3mm, chuyên đo bề mặt cong, rãnh hẹp và độ dày lõi mũi khoan. Độ chia 0,01mm.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-167 là dòng panme cơ khí chuyên dụng với đầu đo và đe nhọn làm từ hợp kim carbide, cho phép đo chính xác tại các vị trí khó tiếp cận như rãnh hẹp, bề mặt cong và độ dày lõi mũi khoan. Phạm vi đo 50–75mm, độ chia 0,01mm.
Đầu Đo Nhọn Carbide
Đầu đo và đe được làm từ thép hợp kim carbide cứng, bán kính đầu nhọn 0,3mm, góc nhọn 15°, cho phép tiếp cận đo tại các rãnh, lỗ và bề mặt cong mà panme thông thường không thể thực hiện.
Cơ Cấu Ratchet Stop
Tích hợp cơ cấu ratchet stop đảm bảo lực đo ổn định trong khoảng 3–8N, loại bỏ sai số do lực siết tay, nâng cao độ lặp lại trong môi trường sản xuất liên tục.
Hoàn Thiện Satin Chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome, đường kính núm xoay 18mm, chống lóa và chống ăn mòn, dễ đọc vạch chia trong điều kiện ánh sáng công xưởng.
Bộ Phụ Kiện Đầy Đủ

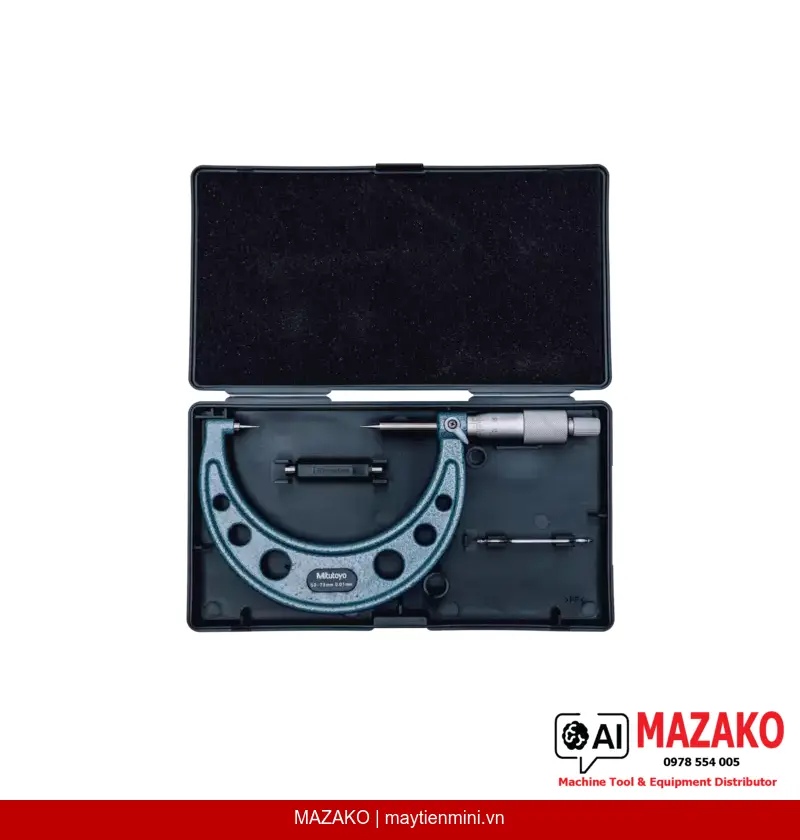

Sản phẩm được giao kèm hộp đựng, cờ lê hiệu chỉnh và căn mẫu chuẩn, đảm bảo thiết bị sẵn sàng hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme 112-167 được thiết kế đặc biệt cho các bộ phận QC/QA cần kiểm tra kích thước tại những vị trí hình học phức tạp. Đầu đo nhọn 15° với bán kính 0,3mm cho phép đo độ dày lõi mũi khoan, chiều sâu rãnh, và khoảng cách giữa các bề mặt cong lõm — những phép đo không thể thực hiện bằng panme đầu phẳng tiêu chuẩn.
Độ Chính Xác và Truy Xuất Nguồn Gốc
Sai số cho phép tối đa (MPE) ±3µm ở phạm vi 50–75mm, đáp ứng yêu cầu kiểm soát chất lượng trong gia công cơ khí chính xác. Trục đo ø6,35mm với bước ren 0,5mm, tích hợp khóa trục đo để cố định giá trị đo khi cần ghi chép hoặc kiểm tra lại.
Tiêu Chuẩn Mitutoyo — Độ Tin Cậy Được Kiểm Chứng
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, sản phẩm 112-167 được sản xuất theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt, phù hợp với môi trường sản xuất yêu cầu truy xuất nguồn gốc đo lường theo ISO 9001 và IATF 16949.
- Phạm vi đo 50–75mm, độ chia 0,01mm
- Đầu đo và đe nhọn carbide, bán kính 0,3mm, góc 15°
- Cơ cấu ratchet stop — đảm bảo lực đo đồng đều 3–8N
- Khóa trục đo tiện lợi cho thao tác trong dây chuyền
- Hoàn thiện satin chrome, chống ăn mòn, bền trong môi trường công xưởng
- Kèm hộp, cờ lê và căn mẫu chuẩn — sẵn sàng hiệu chuẩn ngay
Yêu Cầu Báo Giá Panme Mitutoyo 112-167
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Bề mặt đo | Đầu đo và đe nhọn carbide hoặc thép cứng, bán kính đầu nhọn 0,3 mm |
| Góc đầu nhọn | 15° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3 – 8 N |
| Phụ kiện kèm theo | Hộp đựng, cờ lê hiệu chỉnh, căn mẫu chuẩn |
| Khối lượng | 370 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-167 phù hợp để đo chi tiết nào trong gia công cơ khí?
Panme 112-167 được thiết kế cho các phép đo tại vị trí khó tiếp cận như rãnh hẹp, bề mặt cong lõm và độ dày lõi mũi khoan. Đầu đo nhọn carbide với bán kính 0,3mm và góc 15° cho phép tiếp cận chính xác những vị trí mà panme đầu phẳng thông thường không thể đo được.
Sai số cho phép của panme 112-167 là bao nhiêu và có đáp ứng yêu cầu ISO không?
Sai số cho phép tối đa (MPE) của panme 112-167 là ±3µm ở phạm vi 50–75mm. Mức độ chính xác này đáp ứng yêu cầu kiểm soát chất lượng theo ISO 9001 và IATF 16949 trong gia công cơ khí chính xác, đặc biệt phù hợp cho QC/QA trong ngành ô tô và điện tử.
Cơ cấu ratchet stop trên panme 112-167 có tác dụng gì trong môi trường sản xuất?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 3–8N, đảm bảo mỗi lần đo đều có lực tiếp xúc như nhau bất kể người vận hành. Điều này loại bỏ sai số do thói quen siết tay khác nhau giữa các nhân viên QC, nâng cao độ lặp lại của phép đo trong kiểm soát quá trình sản xuất.
Panme 112-167 có kèm căn mẫu chuẩn để hiệu chuẩn không?
Có, sản phẩm được giao kèm hộp đựng, cờ lê hiệu chỉnh và căn mẫu chuẩn. Bộ phụ kiện này cho phép kỹ thuật viên thực hiện hiệu chuẩn tại chỗ trước khi sử dụng, đảm bảo truy xuất nguồn gốc đo lường theo yêu cầu hệ thống quản lý chất lượng.
Sự khác biệt giữa đầu đo carbide và đầu đo thép cứng thông thường trên panme đầu nhọn là gì?
Đầu đo carbide có độ cứng cao hơn thép cứng thông thường, chịu mài mòn tốt hơn trong điều kiện đo lặp đi lặp lại nhiều lần. Điều này đặc biệt quan trọng khi đo các chi tiết có bề mặt gia công thô hoặc khi tần suất đo cao, giúp duy trì độ chính xác của bề mặt đo trong suốt vòng đời sản phẩm.
