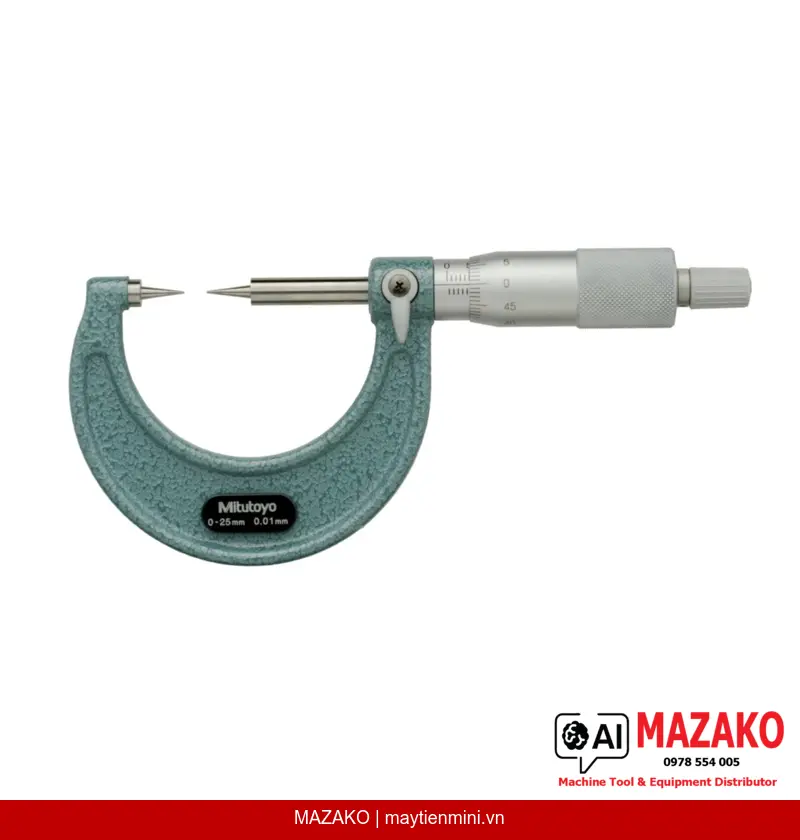

Panme Đo Ngoài Đầu Nhọn Carbide Mitutoyo 112-165 (0-25mm)
Panme cơ khí Mitutoyo 112-165 đầu đo nhọn carbide, phạm vi đo 0-25mm, độ chia 0,01mm, đo được rãnh xoắn mũi khoan và biên dạng cong. Bán kính đầu đo 0,3mm, góc 15°.
Mô tả sản phẩm
Panme đo ngoài đầu nhọn Mitutoyo 112-165 được thiết kế chuyên dụng để đo chiều dày lõi mũi khoan, rãnh xoắn và các chi tiết có biên dạng cong hoặc lõm mà panme thông thường không tiếp cận được. Đầu đo và đe đều có đầu nhọn carbide với bán kính 0,3mm và góc 15°, đảm bảo tiếp xúc chính xác tại điểm đo nhỏ nhất.
Đầu Đo Nhọn Carbide
Đầu đo và đe dạng nhọn bằng hợp kim carbide cứng hoặc thép tôi, bán kính 0,3mm, góc 15° — đo được chính xác trong rãnh, lỗ cong và biên dạng phức tạp.
Cơ Cấu Ratchet Stop
Núm xoay tích hợp ratchet stop đảm bảo lực đo ổn định trong khoảng 3-8 N, loại bỏ sai số do lực tay người dùng, tăng độ lặp lại trong môi trường sản xuất.
Khóa Trục Đo
Trục đo ø6,35mm trang bị khóa spindle giúp cố định kết quả đo khi cần di chuyển hoặc đọc số ở vị trí khó quan sát trực tiếp.
Hoàn Thiện Satin Chrome
Núm xoay và thân thước hoàn thiện satin chrome ø18mm giảm phản chiếu ánh sáng, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme Mitutoyo 112-165 được sử dụng phổ biến trong kiểm tra dụng cụ cắt gọt (mũi khoan, dao phay), đo chiều dày lõi web mũi khoan, kiểm tra chi tiết có rãnh xoắn hoặc biên dạng cong lõm mà các panme tiêu chuẩn không thể tiếp cận. Phù hợp cho bộ phận QC/QA và phòng kỹ thuật nhà máy cơ khí chính xác.
Độ Chính Xác Và Tiêu Chuẩn Metrological
Sai số cho phép lớn nhất (MPE) ±3 µm trong toàn bộ phạm vi đo 0-25mm với độ chia 0,01mm. Bước ren trục đo 0,5mm đảm bảo chuyển động mượt và đọc số nhất quán theo tiêu chuẩn Mitutoyo.
Giao Hàng Đầy Đủ Phụ Kiện

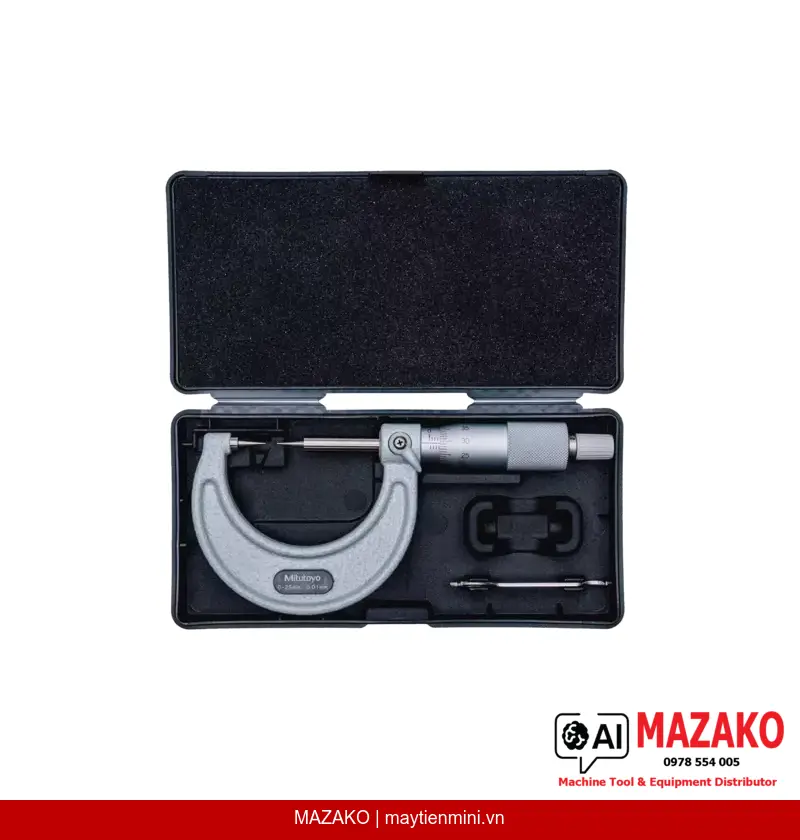

Sản phẩm được giao kèm hộp đựng bảo vệ và cờ lê chỉnh chuẩn, sẵn sàng đưa vào sử dụng ngay tại dây chuyền kiểm tra.
- Phạm vi đo 0-25mm, độ chia 0,01mm
- Đầu đo nhọn carbide, bán kính 0,3mm, góc 15°
- MPE ±3 µm — độ chính xác cấp công nghiệp
- Ratchet stop đảm bảo lực đo 3-8 N ổn định
- Khóa trục đo tiện lợi khi thao tác thực tế
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường toàn cầu
Tư Vấn & Báo Giá Panme Mitutoyo 112-165
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±3 µm |
| Bề mặt đo | Đầu đo và đe nhọn carbide hoặc thép tôi, bán kính đầu đo 0,3 mm |
| Góc đầu đo | 15° |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia (Scale) | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3 - 8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh chuẩn |
| Khối lượng | 205 g |
Câu hỏi thường gặp
Panme Mitutoyo 112-165 dùng để đo loại chi tiết nào?
Panme 112-165 được thiết kế để đo các chi tiết có biên dạng cong, rãnh xoắn hoặc lõm như chiều dày lõi (web) mũi khoan xoắn, dao phay và các đặc điểm hình học mà panme đầu phẳng thông thường không tiếp cận được. Đầu đo nhọn bán kính 0,3mm cho phép định vị chính xác tại điểm đo nhỏ nhất.
Sự khác biệt giữa panme đầu nhọn và panme tiêu chuẩn là gì?
Panme tiêu chuẩn có mặt đo phẳng, chỉ phù hợp với bề mặt song song. Panme đầu nhọn như Mitutoyo 112-165 có đầu đo và đe dạng côn nhọn góc 15°, bán kính 0,3mm, cho phép tiếp xúc chính xác bên trong rãnh, lỗ côn hoặc biên dạng cong mà không bị trượt điểm đo.
Ratchet stop trên panme 112-165 có tác dụng gì trong kiểm tra sản xuất?
Cơ cấu ratchet stop giới hạn lực siết của núm xoay, duy trì lực đo trong khoảng 3-8 N theo tiêu chuẩn Mitutoyo. Điều này đảm bảo kết quả đo nhất quán giữa các lần đo và giữa các kiểm soát viên khác nhau, nâng cao độ lặp lại trong quy trình QC/QA.
Đầu đo carbide có ưu điểm gì so với đầu đo thép thông thường?
Hợp kim carbide có độ cứng và khả năng chống mài mòn vượt trội so với thép tôi thông thường. Trong môi trường đo lặp đi lặp lại liên tục trên chi tiết cứng như mũi khoan, đầu đo carbide duy trì hình dạng nhọn và kích thước bán kính 0,3mm lâu hơn, giảm tần suất hiệu chuẩn và thay thế.
Panme Mitutoyo 112-165 có cần hiệu chuẩn định kỳ không và MAZAKO có hỗ trợ không?
Có, tất cả dụng cụ đo lường trong hệ thống quản lý chất lượng ISO cần được hiệu chuẩn định kỳ theo quy định nội bộ hoặc tiêu chuẩn áp dụng. MAZAKO hỗ trợ tư vấn quy trình hiệu chuẩn và kết nối dịch vụ hiệu chuẩn có chứng chỉ cho thiết bị Mitutoyo tại Việt Nam.
