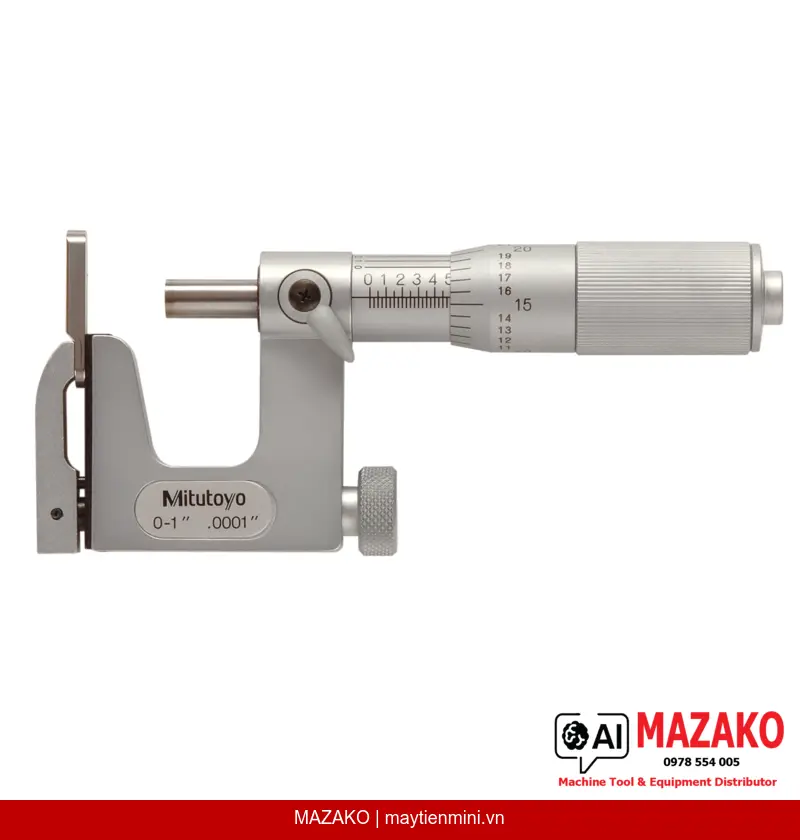

Panme Đo Ngoài Đầu Đo Thay Thế Mitutoyo 117-107 (0-1 inch)
Panme đo ngoài cơ khí Mitutoyo 117-107, phạm vi 0–1 inch, đầu đo thay thế linh hoạt, đo độ dày ống, khoảng cách vai và chiều cao đinh tán. Độ chia 0,0001 inch.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 117-107 là dòng panme cơ khí (kim chỉ) trang bị hệ thống đầu đo thay thế nhanh, cho phép đo đa dạng các chi tiết như độ dày thành ống, khoảng cách vai bậc và chiều cao đinh tán — chỉ với một thân panme duy nhất. Núm xoay có cơ cấu ma sát tích hợp giúp đảm bảo lực đo ổn định và độ lặp lại cao trong môi trường sản xuất công nghiệp.
Đầu đo thay thế linh hoạt
Bộ đầu đo gồm đe phẳng 201216 và đe dạng thanh 201217, đáp ứng nhiều dạng đo khác nhau mà không cần thay đổi thân panme.
Núm xoay có ma sát kiểm soát lực đo
Cơ cấu friction thimble duy trì lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao và loại bỏ sai số do người đo gây ra.
Bề mặt đo chất lượng cao
Đầu đo trục (spindle) gắn mũi carbide mài micro-lap; đe (anvil) làm từ thép tôi cứng — đảm bảo độ bền và độ phẳng tiếp xúc đạt chuẩn.
Kết cấu chắc chắn, dễ đọc số
Vạch chia trên núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay ø18 mm, dễ đọc ngay cả trong điều kiện ánh sáng kém.
Ứng dụng trong sản xuất công nghiệp

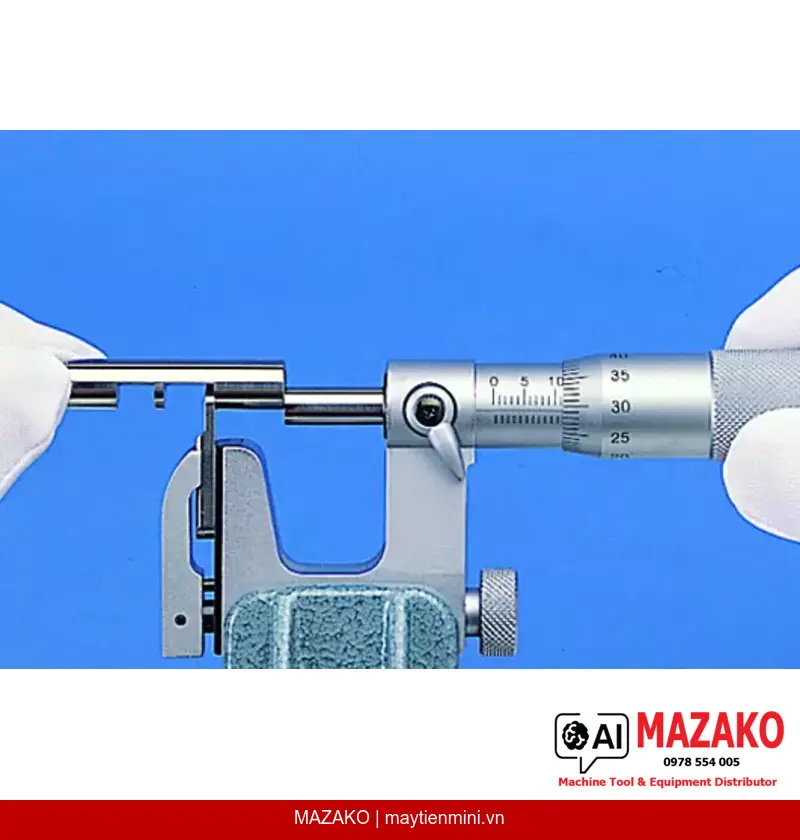

Panme 117-107 được thiết kế cho các bộ phận QC/QA và kỹ thuật cần đo các chi tiết có hình dạng phức tạp mà panme tiêu chuẩn không tiếp cận được. Các ứng dụng điển hình bao gồm: kiểm tra độ dày thành ống kim loại, đo khoảng cách từ vai bậc đến mép chi tiết, và xác định chiều cao đinh tán sau khi lắp ghép.
Tiêu chuẩn độ chính xác
Sai số cho phép lớn nhất (MPE) ±0,0002 inch, biến thiên chiều dài V MPE 0,00012 inch — đáp ứng yêu cầu kiểm soát chất lượng chặt chẽ trong gia công cơ khí chính xác.
Bộ sản phẩm đầy đủ khi xuất xưởng
Mitutoyo 117-107 được giao kèm hộp đựng, cờ lê chuyên dụng, đe phẳng 201216 và đe dạng thanh 201217 — sẵn sàng sử dụng ngay sau khi mở hộp.
- Phạm vi đo 0–1 inch, độ chia 0,0001 inch
- Đầu đo trục carbide micro-lap, đe thép tôi cứng
- Khoá trục đo (spindle lock) tích hợp sẵn
- Bước ren trục đo 0,5 mm, đường kính ø6,35 mm
- Trọng lượng nhẹ 255 g, cầm tay thoải mái khi sử dụng liên tục
- Thương hiệu Mitutoyo — chuẩn hiệu chuẩn quốc tế
Tư vấn & Báo giá Panme Mitutoyo 117-107
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép lớn nhất (MPE) | ±0,0002 inch |
| Biến thiên chiều dài V MPE | 0,00012 inch |
| Độ phẳng bề mặt đo | 0,000024 inch (spindle); 0,00008 inch (anvil) |
| Bề mặt đo | Đầu đo trục carbide micro-lap; đe thép tôi cứng |
| Trục đo (Spindle) | Có khoá trục, ø6,35 mm, bước ren 0,5 mm |
| Vạch chia / Núm xoay | Hoàn thiện satin chrome, đường kính ø18 mm |
| Lực đo | 5–10 N |
| Đầu đo đi kèm | Đe phẳng 201216, đe dạng thanh 201217 |
| Phụ kiện trong bộ | Hộp đựng, cờ lê, đe phẳng 201216, đe dạng thanh 201217 |
| Khối lượng | 255 g |
Câu hỏi thường gặp
Panme Mitutoyo 117-107 có thể thay thế những loại đầu đo nào?
Bộ sản phẩm tiêu chuẩn đi kèm đe phẳng 201216 và đe dạng thanh 201217. Người dùng có thể tháo lắp nhanh các đầu đo để chuyển đổi giữa các dạng đo như độ dày thành ống, khoảng cách vai bậc và chiều cao đinh tán mà không cần công cụ đặc biệt.
Cơ cấu friction thimble trên 117-107 hoạt động như thế nào?
Núm xoay có cơ cấu ma sát (friction thimble) tự động giới hạn lực tác động lên chi tiết đo trong khoảng 5–10 N. Điều này giúp loại bỏ sai số do lực đo không đồng đều giữa các lần đo hoặc giữa các người đo khác nhau, đảm bảo độ lặp lại cao.
Độ chính xác của Mitutoyo 117-107 có đáp ứng tiêu chuẩn ISO không?
Panme 117-107 có sai số cho phép lớn nhất (MPE) ±0,0002 inch và biến thiên chiều dài V MPE 0,00012 inch, đáp ứng các yêu cầu kiểm soát chất lượng trong gia công cơ khí chính xác theo tiêu chuẩn quốc tế. Mitutoyo là thương hiệu được công nhận rộng rãi trong hệ thống hiệu chuẩn quốc tế.
Vật liệu bề mặt đo của panme 117-107 là gì và tại sao quan trọng?
Đầu đo trục (spindle) được gắn mũi carbide và mài hoàn thiện micro-lap; đe (anvil) làm từ thép tôi cứng. Vật liệu này đảm bảo độ bền cao, chống mài mòn tốt và duy trì độ phẳng bề mặt tiếp xúc ổn định trong suốt vòng đời sử dụng.
Làm thế nào để đặt hàng và nhận tư vấn kỹ thuật panme Mitutoyo 117-107 tại MAZAKO?
Khách hàng có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc các kênh hỗ trợ kỹ thuật để được tư vấn lựa chọn đầu đo phù hợp, báo giá chính xác và hỗ trợ hiệu chuẩn thiết bị sau khi mua.
