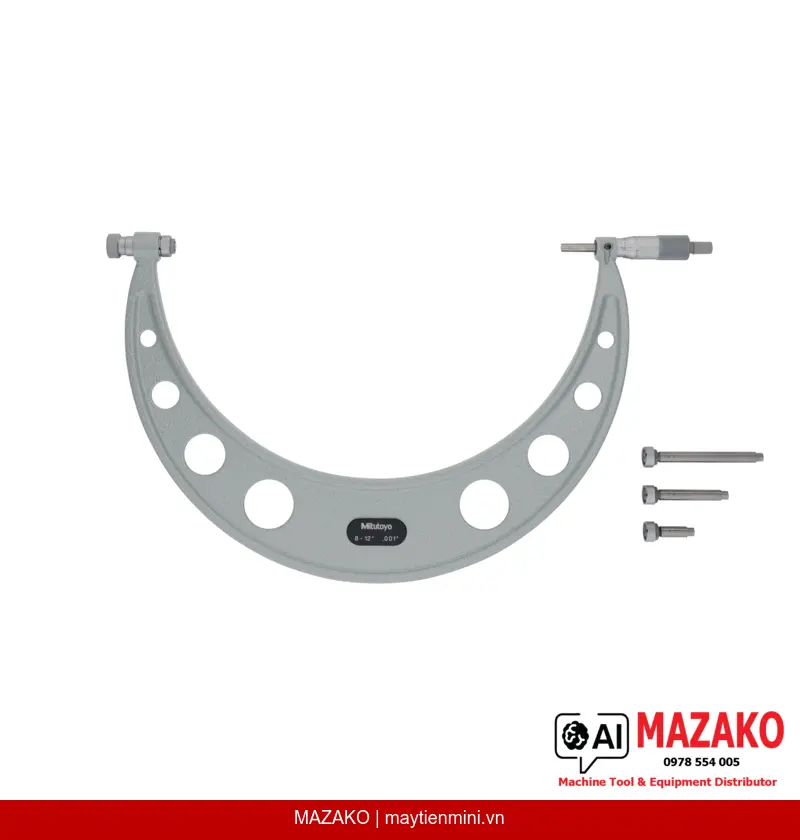

Panme Đo Ngoài Đầu Đo Thay Thế Mitutoyo 104-151 (8–12 inch)
Panme đo ngoài cơ khí Mitutoyo 104-151, phạm vi đo 8–12 inch, độ chia 0,001 inch, 4 đầu đo thay thế, ratchet stop đảm bảo độ lặp lại đo lường chính xác.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-151 là dòng panme cơ khí chuyên dụng được trang bị 4 đầu đo thay thế (interchangeable anvil), cho phép mở rộng phạm vi đo từ 8 đến 12 inch chỉ với một thiết bị duy nhất. Sản phẩm phù hợp cho các bộ phận QC/QA và kỹ thuật trong nhà máy sản xuất cơ khí chính xác.
Đầu đo thay thế linh hoạt
Trang bị 4 đầu đo thay thế tương ứng với các tầm đo 8, 9, 10 và 11 inch, giúp mở rộng phạm vi đo lên đến 12 inch mà không cần nhiều thiết bị riêng lẻ.
Ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định từ 5–10 N, đảm bảo độ lặp lại kết quả đo giữa các lần đo và giữa các người đo khác nhau.
Bề mặt đo chất lượng cao
Đầu đo spindle được phủ carbide và gia công micro-lap finish, đe (anvil) bằng thép tôi cứng, giảm thiểu mài mòn và duy trì độ chính xác dài hạn.
Hoàn thiện cơ khí chuẩn Mitutoyo
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome, đường kính núm xoay 18 mm, dễ đọc vạch chia trong môi trường công xưởng.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo ngoài 104-151 được thiết kế cho các ứng dụng đo kích thước chi tiết lớn trong ngành cơ khí chế tạo, đúc rèn, gia công trục lớn và các chi tiết máy móc công nghiệp nặng có kích thước từ 200 mm đến 300 mm trở lên.
Tiêu chuẩn kỹ thuật và độ chính xác
Sai số cho phép tối đa (MPE) là ±0,00032 inch, biến thiên chiều dài V MPE không quá 0,0002 inch, đáp ứng các yêu cầu kiểm soát chất lượng khắt khe theo tiêu chuẩn quốc tế. Bộ chuẩn thiết lập (setting standard) đi kèm 4 chi tiết tương ứng 4 tầm đo, đảm bảo hiệu chuẩn chính xác tại xưởng.
Bộ phụ kiện đầy đủ — sẵn sàng sử dụng ngay

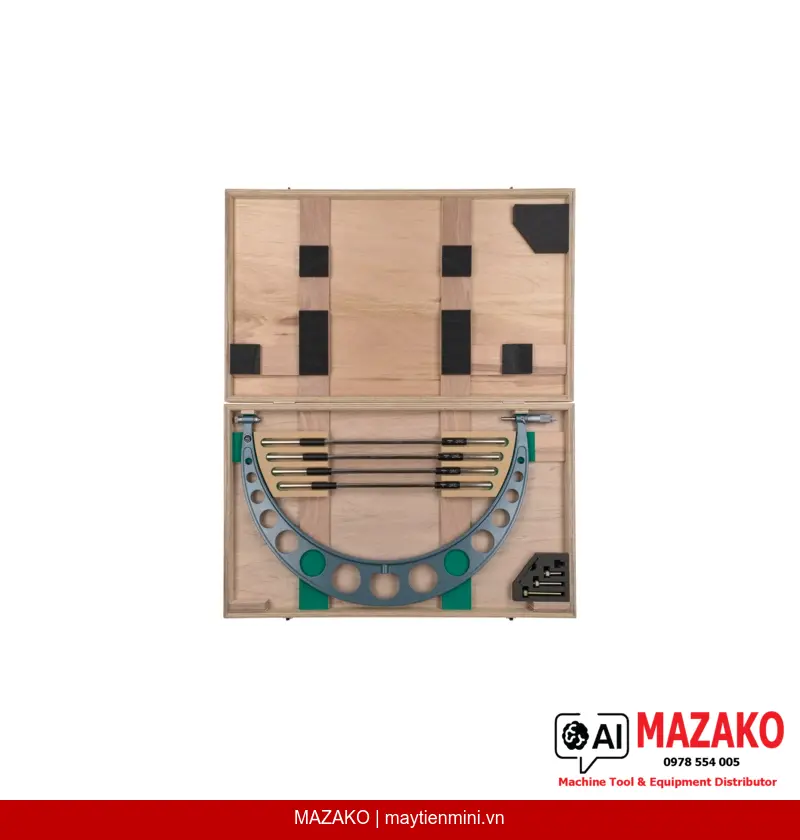

Sản phẩm được giao kèm hộp đựng, chìa khóa, 4 chi tiết chuẩn thiết lập và 4 đầu đo thay thế, đảm bảo người dùng có thể vận hành và hiệu chuẩn ngay khi nhận hàng.
- Phạm vi đo 8–12 inch với 4 đầu đo thay thế tiện lợi
- Độ chia 0,001 inch — đọc giá trị nhanh chóng, chính xác
- Khóa trục đo (spindle lock) tích hợp, cố định kết quả đo khi cần
- Trục đo ø6,35 mm, bước ren 0,5 mm — chuẩn kỹ thuật Mitutoyo
- Khối lượng 2,22 kg — kết cấu chắc chắn, phù hợp sử dụng thường xuyên
Tư vấn & Báo giá Mitutoyo 104-151
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 8–12 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00032 inch |
| Biến thiên chiều dài V MPE | 0,0002 inch |
| Bề mặt đo | Spindle carbide micro-lap finish, đe thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay & Thân thước | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Số chi tiết chuẩn thiết lập | 4 chi tiết (8, 9, 10, 11 inch) |
| Số đầu đo thay thế | 4 |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, 4 chi tiết chuẩn, 4 đầu đo thay thế |
| Khối lượng | 2,22 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-151 có thể đo được phạm vi nào?
Panme 104-151 có phạm vi đo từ 8 đến 12 inch nhờ 4 đầu đo thay thế đi kèm tương ứng các tầm 8, 9, 10 và 11 inch. Người dùng chỉ cần một thiết bị để đo toàn bộ dải kích thước này mà không cần mua thêm panme riêng lẻ.
Làm thế nào để đảm bảo độ chính xác khi thay đầu đo?
Bộ sản phẩm đi kèm 4 chi tiết chuẩn thiết lập (setting standard) tương ứng với 4 đầu đo. Trước khi đo, người dùng cần hiệu chuẩn thiết bị bằng chi tiết chuẩn phù hợp với tầm đo đang sử dụng để đảm bảo kết quả chính xác và đạt tiêu chuẩn MPE ±0,00032 inch.
Cơ cấu ratchet stop trên Mitutoyo 104-151 hoạt động như thế nào?
Ratchet stop là cơ cấu kiểm soát lực đo tự động, giới hạn lực tiếp xúc giữa đầu đo và bề mặt chi tiết trong khoảng 5–10 N. Cơ cấu này đảm bảo lực đo nhất quán giữa các lần đo, cải thiện đáng kể độ lặp lại kết quả và giảm sai số do thao tác người dùng.
Panme 104-151 có phù hợp cho môi trường sản xuất công nghiệp nặng không?
Có. Spindle được phủ carbide và gia công micro-lap finish, đe làm từ thép tôi cứng, giúp thiết bị chịu mài mòn tốt trong điều kiện sử dụng thường xuyên. Kết cấu chắc chắn với khối lượng 2,22 kg và hoàn thiện satin chrome phù hợp cho môi trường nhà máy cơ khí và gia công kim loại.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 104-151 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu của khách hàng. Vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO để được hướng dẫn quy trình hiệu chuẩn phù hợp với tiêu chuẩn kiểm soát chất lượng của nhà máy.
