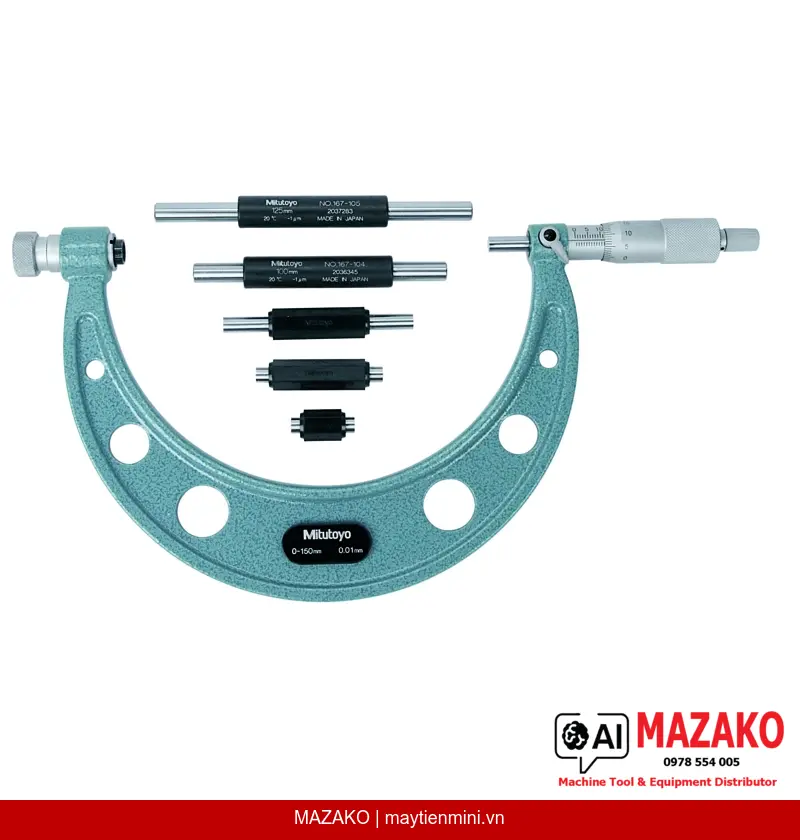

Panme Đo Ngoài Đầu Đo Thay Thế Mitutoyo 104-135A (0–150 mm)
Panme đo ngoài cơ khí Mitutoyo 104-135A, phạm vi đo 0–150 mm, độ chia 0,01 mm, 6 đầu đo thay thế, chốt hãm ratchet đảm bảo độ lặp lại đo lường.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-135A là dòng panme cơ khí (kim chỉ) trang bị hệ thống 6 đầu đo thay thế (interchangeable anvil), cho phép mở rộng phạm vi đo lên đến 0–150 mm chỉ với một thiết bị duy nhất. Sản phẩm được thiết kế cho môi trường kiểm tra chất lượng (QC/QA) công nghiệp đòi hỏi độ chính xác và hiệu quả chi phí cao.
Đầu Đo Thay Thế Linh Hoạt
Trang bị 6 đầu đo thay thế kèm theo, bao phủ toàn bộ phạm vi đo 0–150 mm mà không cần mua thêm thiết bị riêng biệt, tối ưu chi phí đầu tư.
Chốt Hãm Ratchet Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại đo lường nhất quán giữa các lần đo và giữa nhiều người vận hành.
Bề Mặt Đo Carbide Mài Tinh
Đầu đo trục đo (spindle) được mài micro-lap với mũi carbide, đe (anvil) bằng thép tôi cứng — đảm bảo tuổi thọ cao và độ chính xác bền vững theo thời gian.
Thiết Kế Núm Xoay và Thân Thước Chuẩn Mitutoyo
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bề mặt chrome mờ, đường kính núm xoay ø18 mm giúp đọc vạch chia 0,01 mm dễ dàng trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 104-135A phù hợp cho các bộ phận QC/QA tại nhà máy cơ khí, chế tạo máy, ô tô và điện tử cần kiểm tra kích thước ngoài đa dạng từ chi tiết nhỏ đến chi tiết trung bình. Bộ chuẩn hiệu chỉnh (setting standard) gồm 5 chiếc đi kèm giúp tái hiệu chuẩn nhanh tại xưởng.
Tiêu Chuẩn Kỹ Thuật Nổi Bật
Sai số cho phép tối đa (MPE) ±6 µm và biến thiên chiều dài V MPE 3 µm đáp ứng yêu cầu kiểm tra linh kiện có dung sai trung bình đến chặt. Bước ren trục đo 0,5 mm chuẩn Mitutoyo đảm bảo tương thích với phụ kiện thay thế chính hãng.
Bộ Phụ Kiện Đầy Đủ — Sẵn Sàng Sử Dụng Ngay
Sản phẩm được giao kèm hộp bảo quản, chìa khóa vặn, 5 chuẩn hiệu chỉnh và 6 đầu đo thay thế — không cần mua thêm bất kỳ phụ kiện nào để bắt đầu đo ngay.
- Phạm vi đo rộng 0–150 mm với một thiết bị duy nhất nhờ 6 đầu đo thay thế
- Độ chia 0,01 mm, sai số MPE ±6 µm theo tiêu chuẩn Mitutoyo
- Chốt hãm ratchet kiểm soát lực đo 5–10 N, tăng độ lặp lại
- Bề mặt đo carbide mài tinh — bền lâu, ít mài mòn
- Khóa trục đo (spindle lock) tích hợp, cố định kết quả đo khi ghi chép
- Bộ chuẩn hiệu chỉnh 5 chiếc đi kèm, hỗ trợ hiệu chuẩn tại chỗ
Tư Vấn & Báo Giá Panme Mitutoyo 104-135A
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–150 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép tối đa E MPE | ±6 µm |
| Biến thiên chiều dài V MPE | 3 µm |
| Bề mặt đo | Đầu đo trục đo carbide mài micro-lap; đe thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục đo; ø6,35 mm (≤300 mm), ø8 mm (>300 mm); bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện chrome mờ; đường kính núm xoay ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chỉnh | 5 chiếc (25, 50, 75, 100, 125 mm) |
| Số đầu đo thay thế | 6 |
| Phụ kiện đi kèm | Hộp bảo quản, chìa khóa, chuẩn hiệu chỉnh (5 chiếc), đầu đo thay thế (6 chiếc) |
| Khối lượng | 1,35 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-135A có thể đo tối đa bao nhiêu mm?
Panme 104-135A có phạm vi đo 0–150 mm khi sử dụng đầy đủ 6 đầu đo thay thế đi kèm. Mỗi đầu đo bao phủ một dải đo cụ thể, cho phép một thiết bị duy nhất thay thế nhiều cây panme riêng lẻ, tiết kiệm chi phí và không gian lưu trữ.
Chốt hãm ratchet trên 104-135A có tác dụng gì?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10 N mỗi lần sử dụng. Điều này đảm bảo độ lặp lại đo lường nhất quán, loại bỏ sai số do người vận hành vặn quá mạnh hay quá nhẹ, đặc biệt quan trọng khi nhiều nhân viên QC dùng chung một thiết bị.
Làm thế nào để hiệu chuẩn panme 104-135A tại xưởng?
Bộ sản phẩm đi kèm 5 chuẩn hiệu chỉnh (setting standard) với các kích thước 25, 50, 75, 100 và 125 mm. Người vận hành dùng chuẩn phù hợp với dải đo đang sử dụng để kiểm tra và chỉnh zero (zero-setting) trực tiếp tại xưởng trước mỗi ca đo, không cần gửi phòng hiệu chuẩn cho kiểm tra định kỳ thông thường.
Bề mặt đo carbide có ưu điểm gì so với thép thông thường?
Mũi carbide có độ cứng cao hơn thép thường nhiều lần, kháng mài mòn tốt hơn đáng kể khi tiếp xúc với phôi thép, gang hoặc hợp kim cứng. Kết hợp với kỹ thuật mài micro-lap của Mitutoyo, bề mặt đo duy trì độ phẳng và độ nhám thấp qua hàng nghìn lần đo, giữ vững độ chính xác lâu dài.
Panme 104-135A có phù hợp thay thế nhiều cây panme đơn lẻ không?
Có. Thay vì trang bị riêng các cây panme 0–25 mm, 25–50 mm, 50–75 mm... đến 125–150 mm, doanh nghiệp chỉ cần một bộ 104-135A là đủ bao phủ toàn dải 0–150 mm. Đây là giải pháp tối ưu chi phí cho xưởng sản xuất cần đo nhiều kích thước khác nhau mà không muốn đầu tư nhiều thiết bị riêng lẻ.
