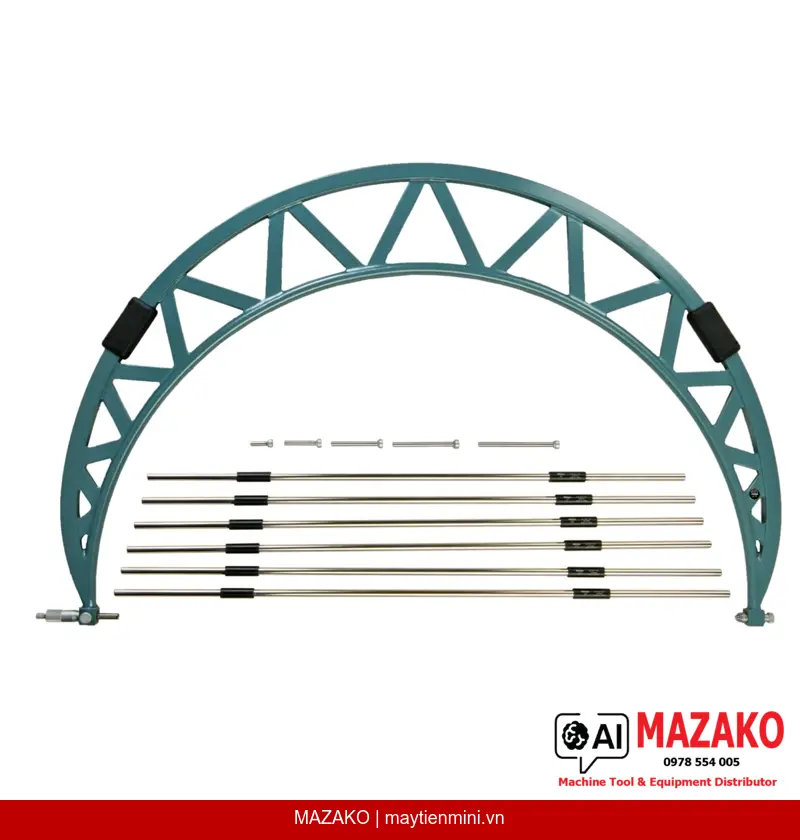

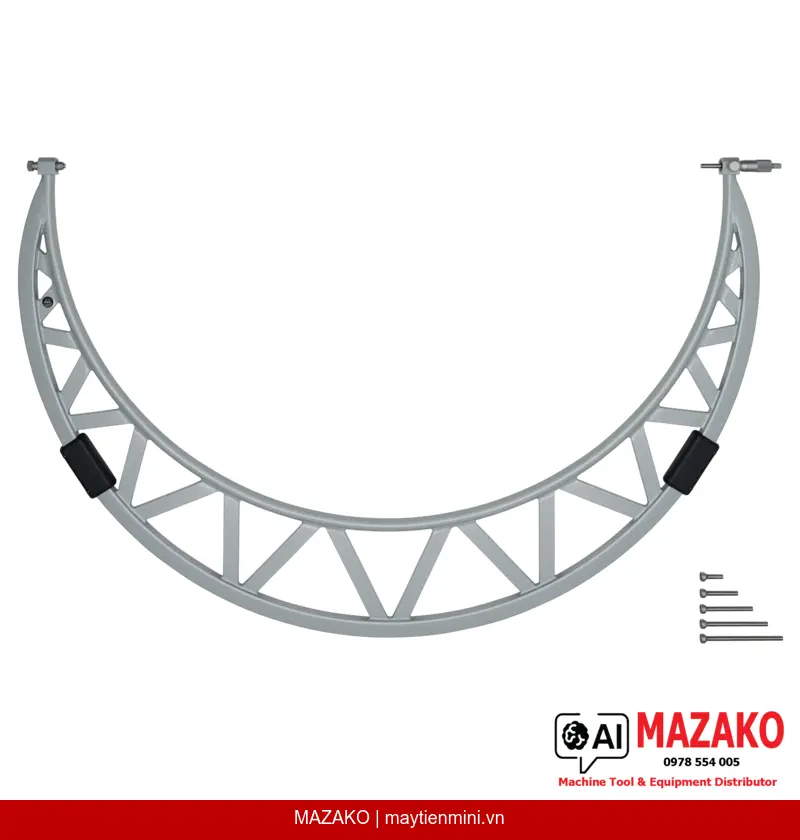

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-205 (36-42 inch)
Panme đo ngoài cơ khí Mitutoyo 104-205, phạm vi đo 36–42 inch, độ chia 0,001 inch, đầu đe thay thế nhanh, cơ cấu ratchet stop đảm bảo độ lặp lại đo lường cao.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-205 là dòng panme cơ khí chuyên dụng cho phạm vi đo lớn từ 36 đến 42 inch, được trang bị 6 đầu đe thay thế giúp mở rộng khả năng đo linh hoạt chỉ với một thiết bị duy nhất. Sản phẩm đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp nặng.
Đầu Đe Thay Thế Nhanh
Bộ 6 đầu đe thay thế (36, 37, 38, 39, 40, 41 inch) tích hợp sẵn, cho phép mở rộng phạm vi đo linh hoạt mà không cần nhiều thiết bị riêng biệt.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop chuẩn hóa lực đo từ 10 đến 14 N, đảm bảo độ lặp lại cao trong mọi lần đo, giảm sai số do người dùng.
Bề Mặt Đo Chất Lượng Cao
Đầu đo spindle gắn mũi carbide gia công micro-lap finish, đe bằng thép tôi cứng, tăng độ bền và độ chính xác tiếp xúc đo lâu dài.
Hoàn Thiện Bề Mặt Satin Chrome
Núm xoay và thân thước hoàn thiện satin chrome chống chói, đường kính núm xoay 21 mm giúp đọc vạch chia thuận tiện trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo ngoài 104-205 phù hợp cho kiểm tra kích thước chi tiết lớn trong ngành chế tạo máy, đóng tàu, gia công cơ khí hạng nặng và các ngành công nghiệp yêu cầu đo đường kính ngoài với phạm vi đo từ 36 đến 42 inch. Bộ chuẩn thiết lập gồm 6 cái đi kèm giúp hiệu chuẩn nhanh tại xưởng.
Độ Chính Xác Và Tiêu Chuẩn Đo Lường
Sai số cho phép lớn nhất (MPE) đạt ±0,00072 inch, biến động chiều dài V MPE 0,00048 inch, đáp ứng yêu cầu kiểm tra QC/QA trong môi trường sản xuất chính xác cao. Bước ren trục đo 0,5 mm đảm bảo tính ổn định kết cấu cơ khí.
Bộ Phụ Kiện Đầy Đủ — Sẵn Sàng Sử Dụng Ngay
Sản phẩm được cung cấp đầy đủ: hộp đựng, chìa khóa, 6 chuẩn thiết lập (36–41 inch) và 6 đầu đe thay thế. Khối lượng tổng 13,7 kg, phù hợp sử dụng cố định tại trạm đo hoặc phòng QC.
- Phạm vi đo rộng 36–42 inch chỉ với một thiết bị nhờ hệ thống đầu đe thay thế
- Độ chia 0,001 inch — đọc kết quả rõ ràng, chính xác trên thang đo cơ khí
- Cơ cấu ratchet stop chuẩn hóa lực đo, tăng độ lặp lại giữa các lần đo
- Mặt đo carbide micro-lap finish — tăng tuổi thọ bề mặt tiếp xúc
- Đi kèm chuẩn thiết lập và đầu đe, sẵn sàng hiệu chuẩn và sử dụng ngay
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Yêu Cầu Báo Giá Panme Mitutoyo 104-205
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 36–42 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép lớn nhất (MPE) | ±0,00072 inch |
| Biến động chiều dài V MPE | 0,00048 inch |
| Bề mặt đo | Spindle carbide micro-lap finish và đe thép tôi cứng |
| Trục đo (spindle) | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–14 N |
| Chuẩn thiết lập | 6 cái (36, 37, 38, 39, 40, 41 inch) |
| Số đầu đe thay thế | 6 |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, 6 chuẩn thiết lập, 6 đầu đe thay thế |
| Khối lượng | 13,7 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-205 có phạm vi đo bao nhiêu và sử dụng hệ đo nào?
Panme 104-205 có phạm vi đo từ 36 đến 42 inch theo hệ đo Inch. Nhờ 6 đầu đe thay thế tương ứng với các kích thước 36, 37, 38, 39, 40 và 41 inch, một thiết bị duy nhất có thể bao phủ toàn bộ dải đo này mà không cần mua nhiều panme riêng lẻ.
Cơ cấu ratchet stop trên panme 104-205 có tác dụng gì?
Cơ cấu ratchet stop có chức năng giới hạn và chuẩn hóa lực đo trong khoảng 10–14 N mỗi lần đo. Điều này giúp loại bỏ sai số do người dùng tác động lực không đồng đều, đảm bảo độ lặp lại cao khi nhiều người dùng cùng thực hiện đo trên một chi tiết.
Bề mặt đo của panme 104-205 được làm từ vật liệu gì?
Đầu đo trục đo (spindle) được gắn mũi carbide với gia công micro-lap finish, còn đầu đe làm từ thép tôi cứng. Sự kết hợp này giúp bề mặt tiếp xúc đo bền hơn, chịu mài mòn tốt hơn và duy trì độ chính xác trong thời gian dài khi sử dụng tại xưởng sản xuất.
Cần hiệu chuẩn panme 104-205 như thế nào và bộ chuẩn đi kèm gồm những gì?
Bộ sản phẩm đi kèm 6 chuẩn thiết lập (setting standard) tương ứng với 6 kích thước từ 36 đến 41 inch, cùng chìa khóa và hộp đựng. Người dùng sử dụng chuẩn thiết lập phù hợp với từng đầu đe đang dùng để hiệu chỉnh về điểm 0 trước khi đo, đảm bảo độ chính xác theo thông số MPE ±0,00072 inch.
Panme Mitutoyo 104-205 phù hợp cho ngành sản xuất nào?
Sản phẩm phù hợp cho các ngành chế tạo máy hạng nặng, đóng tàu, gia công cơ khí lớn và các nhà máy yêu cầu kiểm tra kích thước đường kính ngoài chi tiết lớn từ 36 đến 42 inch. Với khối lượng 13,7 kg và bộ phụ kiện đầy đủ, thiết bị thường được bố trí cố định tại trạm đo hoặc phòng kiểm tra chất lượng QC/QA.
