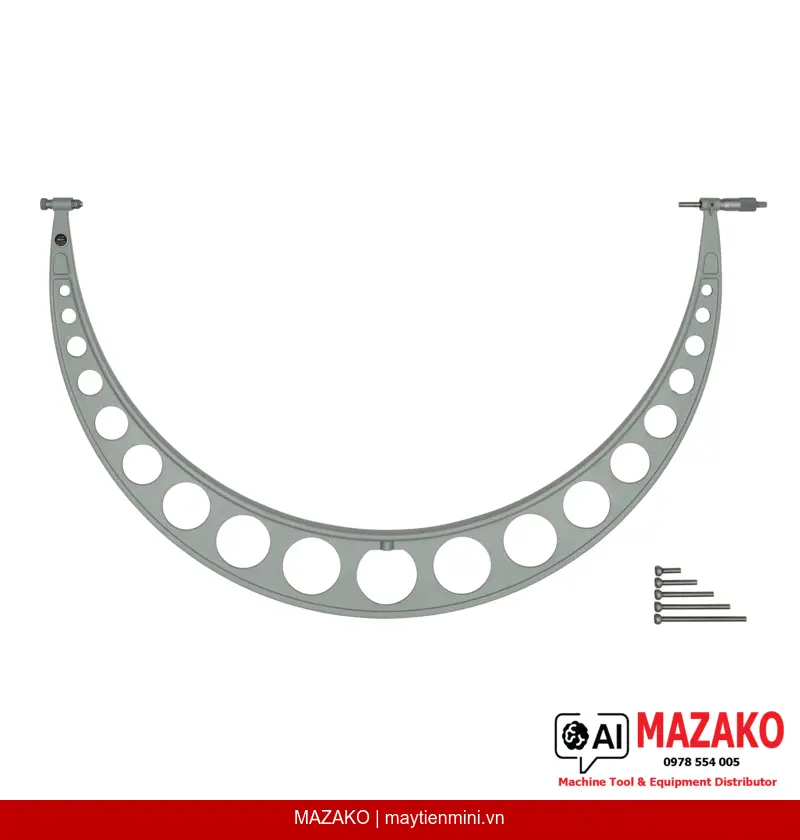

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-204 (30-36 inch)
Panme đo ngoài cơ khí Mitutoyo 104-204, phạm vi đo 30–36 inch, độ chia 0,001 inch, đầu đe thay thế được, cơ cấu ratchet stop đảm bảo độ lặp lại đo cao.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-204 là dòng panme cơ khí chuyên dụng trang bị hệ thống đầu đe thay thế nhanh, cho phép mở rộng phạm vi đo từ 30 đến 36 inch chỉ với một thiết bị duy nhất. Sản phẩm phù hợp cho các bộ phận QC/QA và kỹ thuật tại nhà máy sản xuất cần đo chi tiết lớn với độ chính xác cao và tính linh hoạt trong vận hành.
Đầu Đe Thay Thế Linh Hoạt
Bộ 6 đầu đe thay thế đi kèm cho phép đo liên tục các kích thước từ 30 đến 36 inch mà không cần thay đổi thiết bị, tiết kiệm chi phí đầu tư dụng cụ đo.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo ổn định trong khoảng 10–14 N, đảm bảo độ lặp lại đo nhất quán giữa các lần đo và giữa các người vận hành khác nhau.
Mặt Đo Carbide Gia Công Tinh
Đầu đo trục chính được tipping carbide và gia công micro-lap finish, kết hợp đe thép tôi cứng, đảm bảo bề mặt tiếp xúc bền bỉ và duy trì độ chính xác lâu dài trong môi trường sản xuất.
Chuẩn Hiệu Chỉnh Kèm Theo
Bộ 6 chuẩn setting standard (30, 31, 32, 33, 34, 35 inch) được cung cấp đồng bộ, đảm bảo hiệu chỉnh zero chính xác tương ứng với từng phạm vi đo cụ thể.
Thông Số Kỹ Thuật Nổi Bật
Panme 104-204 thuộc dòng sản phẩm cơ khí (Analog) của Mitutoyo, sử dụng hệ đo inch với độ chia 0,001 inch. Sai số cho phép tối đa MPE ±0,00064 inch, biến thiên chiều dài V MPE 0,00044 inch. Trục đo có khóa spindle, đường kính ø6,35 mm, bước ren 0,5 mm. Núm xoay và thân thước hoàn thiện satin chrome ø21 mm cho khả năng đọc số rõ ràng trong điều kiện ánh sáng công xưởng.
Ứng Dụng Trong Sản Xuất
Thiết bị được ưu tiên sử dụng trong kiểm tra kích thước chi tiết gia công cỡ lớn tại các ngành cơ khí nặng, chế tạo khuôn mẫu, đóng tàu và sản xuất thiết bị công nghiệp. Khả năng đổi đầu đe nhanh giúp rút ngắn thời gian thiết lập đo trong môi trường sản xuất nhiều chủng loại chi tiết.
Bộ Phụ Kiện Hoàn Chỉnh

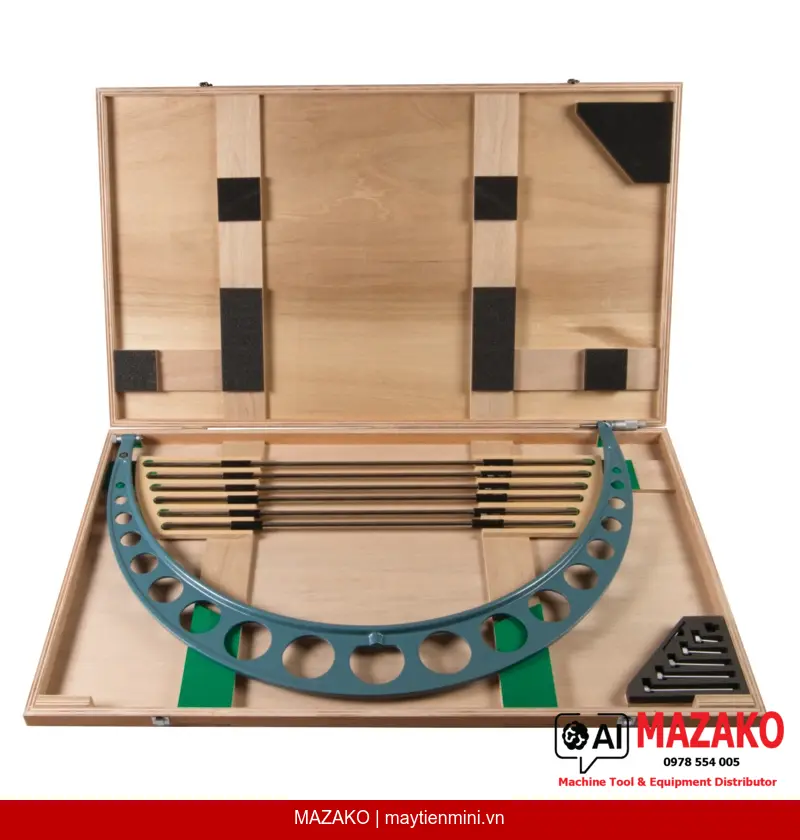

Sản phẩm được giao kèm hộp đựng chuyên dụng, chìa khóa thay đầu đe, 6 chuẩn setting standard và 6 đầu đe thay thế — sẵn sàng đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
- Phạm vi đo rộng 30–36 inch từ một thiết bị duy nhất nhờ hệ thống đầu đe thay thế
- Độ chia 0,001 inch, sai số MPE ±0,00064 inch đáp ứng yêu cầu QC khắt khe
- Cơ cấu ratchet stop kiểm soát lực đo 10–14 N, đảm bảo độ lặp lại cao
- Mặt đo carbide micro-lap finish trên trục đo, đe thép tôi cứng bền bỉ
- Kèm 6 chuẩn hiệu chỉnh và 6 đầu đe, đầy đủ để vận hành ngay
- Khối lượng 11,88 kg, thiết kế phù hợp sử dụng trên bàn đo cố định
Báo Giá Panme Mitutoyo 104-204
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 30–36 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép MPE | ±0,00064 inch |
| Biến thiên chiều dài V MPE | 0,00044 inch |
| Mặt đo | Carbide-tipped micro-lap finish (trục đo), thép tôi cứng (đe) |
| Trục đo (Spindle) | Có khóa spindle, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Thước / Núm xoay | Satin chrome finish, ø21 mm |
| Lực đo | 10–14 N |
| Chuẩn hiệu chỉnh | 6 cái (30, 31, 32, 33, 34, 35 inch) |
| Số đầu đe thay thế | 6 cái |
| Phụ kiện đi kèm | Hộp, chìa khóa, 6 chuẩn setting standard, 6 đầu đe |
| Khối lượng | 11,88 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-204 có thể đo được những kích thước nào?
Panme 104-204 có phạm vi đo từ 30 đến 36 inch nhờ hệ thống 6 đầu đe thay thế đi kèm. Mỗi đầu đe tương ứng với một khoảng đo 1 inch, cho phép một thiết bị duy nhất bao phủ toàn bộ dải đo mà không cần mua thêm thiết bị riêng lẻ.
Cách thay đầu đe trên panme 104-204 như thế nào?
Sản phẩm được cung cấp kèm chìa khóa chuyên dụng để tháo lắp đầu đe nhanh chóng. Quy trình thay đầu đe đơn giản, không cần dụng cụ đặc biệt khác, giúp rút ngắn thời gian thiết lập đo trong môi trường sản xuất. Sau khi thay đầu đe, cần hiệu chỉnh zero bằng chuẩn setting standard tương ứng trước khi đo.
Tại sao cần dùng chuẩn setting standard khi sử dụng panme 104-204?
Do phạm vi đo bắt đầu từ 30 inch, panme không thể tự về zero như các panme thông thường. Bộ 6 chuẩn setting standard (30–35 inch) đi kèm được dùng để hiệu chỉnh điểm zero cho từng đầu đe tương ứng, đảm bảo kết quả đo chính xác theo tiêu chuẩn trước mỗi ca sử dụng.
Độ chính xác của panme Mitutoyo 104-204 có đáp ứng yêu cầu QC công nghiệp không?
Sai số cho phép MPE của 104-204 là ±0,00064 inch với biến thiên chiều dài V MPE 0,00044 inch. Kết hợp với cơ cấu ratchet stop kiểm soát lực đo 10–14 N, thiết bị đảm bảo độ lặp lại cao và kết quả nhất quán giữa các người vận hành. Thông số này đáp ứng hầu hết các yêu cầu kiểm tra kích thước chi tiết lớn trong cơ khí chế tạo và đóng tàu.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 104-204 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo yêu cầu của khách hàng. Khách hàng có nhu cầu hiệu chuẩn định kỳ hoặc hiệu chuẩn trước đưa vào sử dụng có thể liên hệ trực tiếp với MAZAKO để được hướng dẫn và báo giá cụ thể.
