Panme cơ Mitutoyo

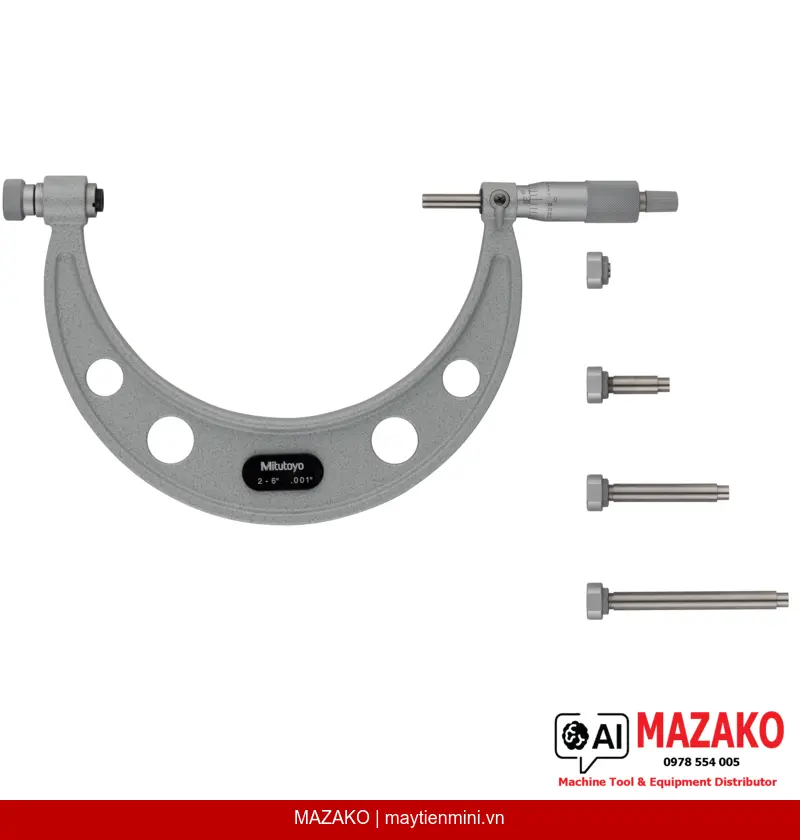

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-162 (2-6 inch)
Panme đo ngoài cơ khí Mitutoyo 104-162, phạm vi đo 2–6 inch, độ chia 0,001 inch. Đầu đe thay thế nhanh, cơ cấu ratchet stop đảm bảo độ lặp lại đo lường.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-162 là dòng panme cơ khí chuyên nghiệp tích hợp hệ thống đầu đe thay thế, cho phép mở rộng phạm vi đo từ 2 đến 6 inch chỉ với một thiết bị duy nhất. Sản phẩm phù hợp cho các bộ phận QC/QA và kỹ thuật trong môi trường sản xuất công nghiệp yêu cầu đo kiểm đa dạng kích thước chi tiết.
Đầu Đe Thay Thế Linh Hoạt
Bộ 4 đầu đe thay thế kèm theo cho phép đo các kích thước từ 2 đến 6 inch chỉ từ một thiết bị, giảm chi phí đầu tư đa thiết bị.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp đảm bảo lực đo ổn định từ 5 đến 10 N, duy trì độ lặp lại đo lường cao trong các lần đo liên tiếp.
Bề Mặt Đo Carbide
Đầu đo spindle được mài tinh (micro-lap finish) với mũi carbide, đầu đe bằng thép tôi cứng, đảm bảo độ bền và độ chính xác lâu dài.
Độ Chính Xác Cao
Sai số cho phép tối đa ±0,0003 inch, phù hợp tiêu chuẩn kiểm soát chất lượng trong gia công cơ khí chính xác.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo ngoài Mitutoyo 104-162 được thiết kế cho các ứng dụng đo kiểm đường kính ngoài của chi tiết gia công có kích thước lớn trong ngành cơ khí, chế tạo máy, và kiểm soát chất lượng linh kiện công nghiệp. Việc trang bị bộ chuẩn mẫu (setting standard) 4 chi tiết kèm theo giúp hiệu chuẩn thiết bị nhanh chóng, đảm bảo kết quả đo tin cậy.
Thiết Kế Đạt Tiêu Chuẩn Mitutoyo
Núm xoay (thimble) và thân thước (sleeve) hoàn thiện bằng chrome mờ chống chói, đường kính núm xoay 18 mm giúp thao tác thoải mái. Trục đo (spindle) có khóa trục đi kèm, bước ren 0,5 mm. Toàn bộ thiết bị được đóng gói trong hộp chuyên dụng kèm đầy đủ phụ kiện.
Bộ Phụ Kiện Đi Kèm Đầy Đủ
Sản phẩm được giao kèm hộp đựng, chìa khóa thay đầu đe, 4 chuẩn mẫu hiệu chuẩn (2, 3, 4, 5 inch) và 4 đầu đe thay thế — sẵn sàng sử dụng ngay khi nhận hàng.
- Phạm vi đo rộng 2–6 inch chỉ với một thiết bị nhờ hệ thống đầu đe thay thế
- Độ chia 0,001 inch, sai số tối đa ±0,0003 inch
- Cơ cấu ratchet stop đảm bảo độ lặp lại đo lường
- Bề mặt đo carbide micro-lap finish và thép tôi cứng
- Kèm 4 chuẩn mẫu và 4 đầu đe thay thế
- Thương hiệu Mitutoyo — tiêu chuẩn công nghiệp toàn cầu
Yêu Cầu Báo Giá Panme Mitutoyo 104-162
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 2–6 inch |
| Độ chia (Graduations) | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0003 inch |
| Biến thiên chiều dài (V MPE) | 0,00012 inch |
| Bề mặt đo | Đầu đo spindle carbide micro-lap finish, đầu đe thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Vạch chia (Scale) | Núm xoay và thân thước chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn mẫu hiệu chuẩn | 4 chi tiết (2, 3, 4, 5 inch) |
| Số đầu đe thay thế | 4 |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, 4 chuẩn mẫu, 4 đầu đe thay thế |
| Khối lượng | 1,35 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-162 có thể đo được phạm vi nào?
Thiết bị có phạm vi đo từ 2 đến 6 inch nhờ hệ thống 4 đầu đe thay thế đi kèm. Mỗi đầu đe tương ứng với một khoảng đo 1 inch, cho phép đo đa dạng kích thước chi tiết chỉ với một thiết bị duy nhất mà không cần mua nhiều panme riêng lẻ.
Cơ cấu ratchet stop trên 104-162 có tác dụng gì?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10 N, đảm bảo mỗi lần đo áp dụng lực tiếp xúc đồng đều. Điều này trực tiếp nâng cao độ lặp lại (repeatability) của kết quả đo, đặc biệt quan trọng khi nhiều người vận hành cùng một thiết bị trong môi trường sản xuất.
Làm thế nào để hiệu chuẩn panme 104-162 trước khi đo?
Bộ sản phẩm đi kèm 4 chuẩn mẫu (setting standard) tương ứng với các kích thước 2, 3, 4 và 5 inch. Trước khi đo, cần lắp đúng đầu đe tương ứng và dùng chuẩn mẫu phù hợp để kiểm tra và điều chỉnh điểm không. Quy trình này đảm bảo kết quả đo đáp ứng sai số cho phép ±0,0003 inch.
Bề mặt đo của panme 104-162 được làm từ vật liệu gì?
Đầu đo (spindle) được mài tinh carbide micro-lap finish giúp giảm mài mòn và duy trì độ phẳng bề mặt theo thời gian. Đầu đe (anvil) được làm từ thép tôi cứng. Sự kết hợp này đảm bảo độ bền cao và độ chính xác ổn định trong điều kiện sử dụng công nghiệp liên tục.
Panme Mitutoyo 104-162 phù hợp cho ngành sản xuất nào?
Thiết bị phù hợp cho các ngành gia công cơ khí chính xác, chế tạo máy, sản xuất linh kiện ô tô và các nhà máy có yêu cầu đo kiểm đường kính ngoài chi tiết kích thước lớn (2–6 inch). Đây là lựa chọn kinh tế khi cần đo nhiều dải kích thước khác nhau mà không muốn đầu tư nhiều thiết bị riêng lẻ.
