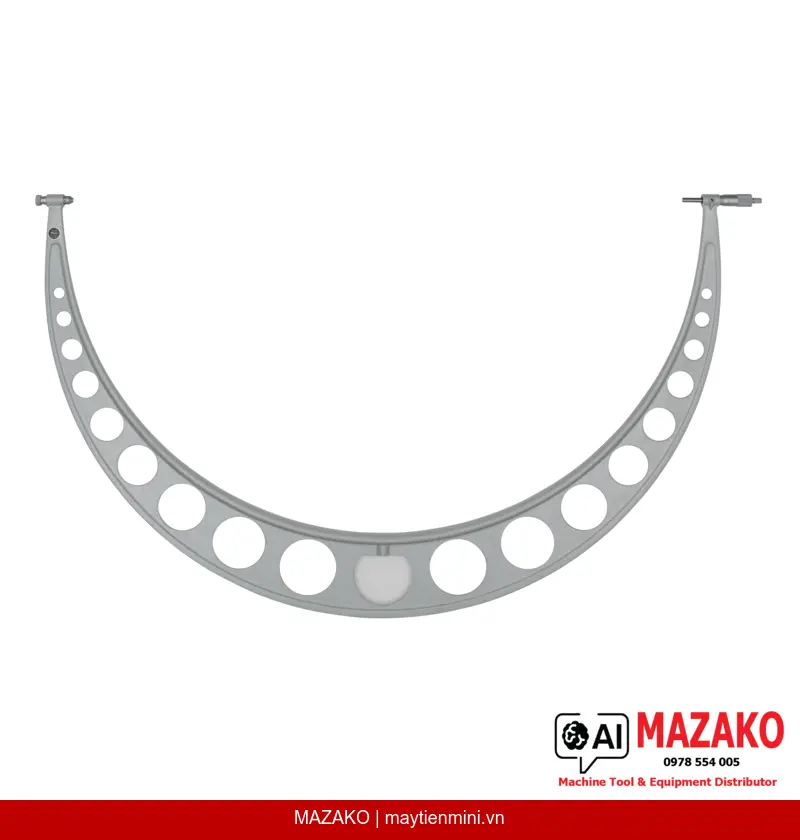

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-158 (36–40 inch)
Panme đo ngoài cơ khí Mitutoyo 104-158, phạm vi đo 36–40 inch, độ chia 0,001 inch, đầu đe thay thế nhanh, ratchet stop đảm bảo độ lặp lại đo lường chính xác.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-158 là dòng panme cơ khí chuyên dụng với thiết kế đầu đe thay thế (Interchangeable Anvil), cho phép mở rộng phạm vi đo từ 36 đến 40 inch chỉ với một thiết bị duy nhất. Sản phẩm đáp ứng tiêu chuẩn kiểm soát chất lượng khắt khe trong môi trường sản xuất công nghiệp nặng.
Đầu Đe Thay Thế Linh Hoạt
Bộ 4 đầu đe thay thế (36, 37, 38, 39 inch) đi kèm trong hộp, giúp một thiết bị đảm nhận toàn bộ dải đo 36–40 inch mà không cần nhiều panme riêng lẻ.
Ratchet Stop Đảm Bảo Độ Lặp Lại
Cơ chế ratchet stop kiểm soát lực đo chuẩn 10–14 N, loại bỏ sai số do lực tay người đo, đảm bảo kết quả đo lặp lại nhất quán.
Bề Mặt Đo Carbide Chính Xác
Đầu đo (spindle) có mũi carbide gia công micro-lap finish, đầu đe (anvil) bằng thép tôi cứng — đảm bảo độ chính xác bền vững theo thời gian sử dụng.
Kết Cấu Núm Xoay Chống Chói
Thimble và sleeve hoàn thiện satin chrome, đường kính 21 mm, giảm phản chiếu ánh sáng, giúp đọc vạch chia 0,001 inch chính xác trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo ngoài Mitutoyo 104-158 được thiết kế cho các ứng dụng đo kích thước chi tiết lớn trong ngành cơ khí nặng, chế tạo máy, đóng tàu và gia công khuôn mẫu. Khả năng thay thế đầu đe nhanh chóng giúp giảm thời gian cài đặt thiết bị trên dây chuyền QC.
Tiêu Chuẩn Sai Số Cho Phép
Sai số lớn nhất cho phép (MPE) ±0,00069 inch và biến thiên chiều dài V MPE 0,00048 inch — đáp ứng yêu cầu kiểm định chính xác cao trong kiểm soát chất lượng quy trình gia công.
Bộ Thiết Bị Đầy Đủ — Sẵn Sàng Sử Dụng
Mitutoyo 104-158 được giao kèm hộp đựng chuyên dụng, chìa khóa điều chỉnh, 4 cữ chuẩn (setting standard) và 4 đầu đe thay thế — không cần mua thêm phụ kiện để vận hành ngay.
- Phạm vi đo rộng 36–40 inch với một thiết bị duy nhất
- Độ chia 0,001 inch, đọc trực tiếp trên thước cơ khí
- Đầu đo carbide micro-lap finish, độ bền cao trong môi trường công nghiệp
- Kèm 4 cữ chuẩn (36, 37, 38, 39 inch) để hiệu chuẩn nhanh tại xưởng
- Khóa trục đo (spindle lock) hỗ trợ cố định kích thước khi đọc số
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường toàn cầu
Tư Vấn & Báo Giá Panme Mitutoyo 104-158
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 36–40 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số lớn nhất cho phép (E MPE) | ±0,00069 inch |
| Biến thiên chiều dài (V MPE) | 0,00048 inch |
| Bề mặt đo | Đầu đo (spindle) carbide micro-lap finish; đầu đe (anvil) thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục đo; ø6,35 mm (≤300 mm), ø8 mm (>300 mm); bước ren 0,5 mm |
| Núm xoay (Thimble) & Thân thước (Sleeve) | Satin chrome finish, ø21 mm |
| Lực đo | 10–14 N |
| Số lượng cữ chuẩn (Setting Standard) | 4 cái (36, 37, 38, 39 inch) |
| Số lượng đầu đe thay thế | 4 cái |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, cữ chuẩn (4 cái), đầu đe thay thế (4 cái) |
| Khối lượng | 11,78 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-158 đo được dải kích thước nào?
Mitutoyo 104-158 có phạm vi đo từ 36 đến 40 inch nhờ bộ 4 đầu đe thay thế đi kèm (tương ứng các dải 36–37, 37–38, 38–39, 39–40 inch). Chỉ cần một thiết bị duy nhất để bao phủ toàn bộ dải đo này mà không cần mua thêm panme khác.
Cách thay đầu đe trên Mitutoyo 104-158 có phức tạp không?
Quy trình thay đầu đe khá đơn giản với chìa khóa đi kèm trong bộ sản phẩm. Sau khi thay đầu đe, cần dùng cữ chuẩn (setting standard) tương ứng để hiệu chỉnh về điểm 0 trước khi đo. Hướng dẫn chi tiết có trong tài liệu của Mitutoyo kèm theo thiết bị.
Ratchet stop trên panme này có tác dụng gì trong thực tế đo lường?
Ratchet stop là cơ chế giới hạn lực đo ở mức 10–14 N, đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc như nhau bất kể người vận hành. Điều này loại bỏ sai số chủ quan do lực tay và tăng độ lặp lại (repeatability) của kết quả đo trên cùng chi tiết.
Thiết bị này có phù hợp để kiểm tra chi tiết gia công trong ngành đóng tàu hoặc cơ khí nặng không?
Có. Mitutoyo 104-158 được thiết kế chuyên cho đo kích thước chi tiết lớn, phổ biến trong cơ khí nặng, đóng tàu, chế tạo khuôn lớn và gia công trục lớn. Bề mặt đo carbide tôi cứng đảm bảo độ bền trong môi trường sản xuất liên tục.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 104-158 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo Mitutoyo theo tiêu chuẩn ISO/IEC 17025. Khách hàng có thể liên hệ trực tiếp với MAZAKO để được hướng dẫn quy trình gửi hiệu chuẩn và nhận báo giá dịch vụ phù hợp với yêu cầu của nhà máy.
