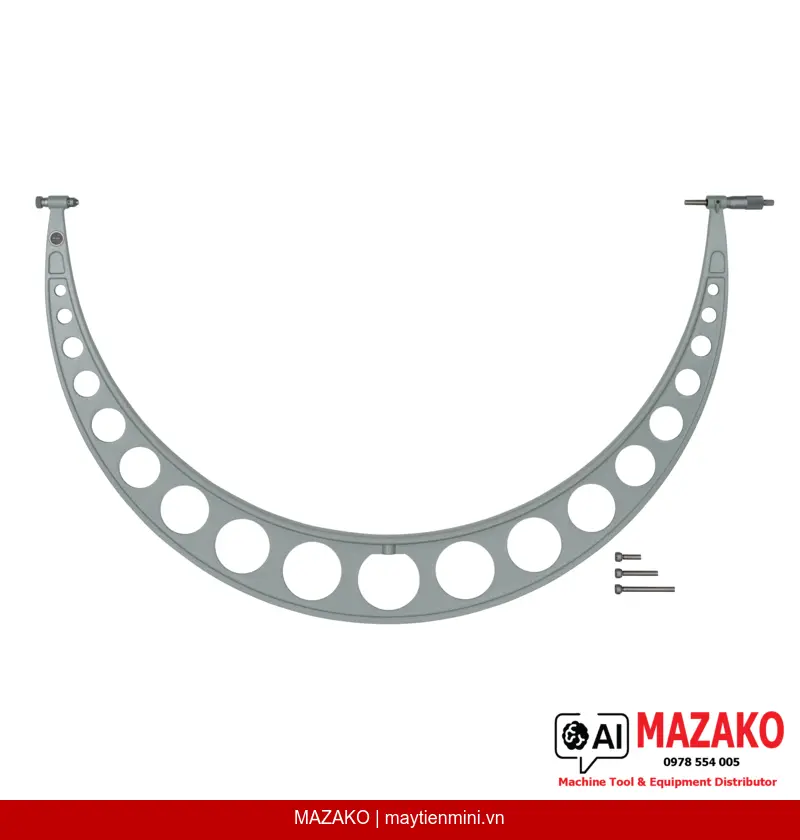

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-157 (32–36 inch)
Panme đo ngoài cơ khí Mitutoyo 104-157, phạm vi đo 32–36 inch, độ chia 0,001 inch, 4 đầu đe thay thế, cơ cấu ratchet stop đảm bảo độ lặp lại đo lường.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-157 là dòng panme cơ khí chuyên dụng với 4 đầu đe thay thế, cho phép mở rộng phạm vi đo từ 32 đến 36 inch chỉ với một thiết bị. Sản phẩm được thiết kế theo tiêu chuẩn Mitutoyo Nhật Bản, đáp ứng yêu cầu đo lường chính xác trong môi trường sản xuất công nghiệp.
Đầu đe thay thế linh hoạt
Trang bị 4 đầu đe thay thế (32, 33, 34, 35 inch), cho phép đo nhiều kích thước khác nhau mà không cần nhiều thiết bị riêng lẻ, tiết kiệm chi phí đầu tư cho xưởng sản xuất.
Cơ cấu ratchet stop
Ratchet stop tích hợp đảm bảo lực đo ổn định từ 10–14 N trong mỗi lần đo, loại bỏ sai số do thao tác người dùng và nâng cao độ lặp lại.
Bề mặt đo chất lượng cao
Đầu đo được phủ carbide và hoàn thiện micro-lap, đe bằng thép tôi cứng, đảm bảo độ bền và độ chính xác bề mặt tiếp xúc lâu dài.
Cấu trúc trục đo ổn định
Trục đo ø6,35 mm tích hợp khóa trục, bước ren 0,5 mm; núm xoay và thân thước hoàn thiện satin chrome ø21 mm giúp đọc số dễ dàng, chính xác.
Ứng dụng trong sản xuất công nghiệp
Panme đo ngoài Mitutoyo 104-157 phù hợp cho các bộ phận QC/QA và kỹ thuật cần đo kích thước ngoài chi tiết lớn trong ngành cơ khí chế tạo, đóng tàu, sản xuất thiết bị hạng nặng. Bộ chuẩn thiết lập (4 thanh chuẩn) đi kèm giúp hiệu chuẩn nhanh chóng ngay tại xưởng.
Độ chính xác và tiêu chuẩn sai số
Sai số cho phép tối đa (MPE) ±0,00064 inch, biến thiên chiều dài V MPE 0,00044 inch — đáp ứng tiêu chuẩn đo lường nghiêm ngặt cho chi tiết kích thước lớn. Độ chia 0,001 inch cho phép đọc trực tiếp trên thang vạch chia cơ khí mà không cần nguồn điện.
Bộ phụ kiện đầy đủ ngay khi mở hộp
Panme 104-157 được giao kèm hộp đựng chuyên dụng, chìa khóa, 4 thanh chuẩn thiết lập (32, 33, 34, 35 inch) và 4 đầu đe thay thế — sẵn sàng sử dụng ngay tại dây chuyền kiểm tra.
- Phạm vi đo rộng 32–36 inch chỉ với một thiết bị nhờ hệ thống đầu đe thay thế
- Độ chia 0,001 inch, sai số MPE ±0,00064 inch
- Ratchet stop đảm bảo lực đo nhất quán, nâng cao độ lặp lại
- Bề mặt đo carbide micro-lap và thép tôi cứng độ bền cao
- Đi kèm 4 thanh chuẩn và 4 đầu đe, không cần mua thêm phụ kiện
- Thương hiệu Mitutoyo Nhật Bản, tiêu chuẩn đo lường quốc tế
Tư vấn và báo giá Panme Mitutoyo 104-157
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 32–36 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,00064 inch |
| Biến thiên chiều dài V MPE | 0,00044 inch |
| Bề mặt đo | Đầu đo carbide micro-lap finish, đe thép tôi cứng |
| Trục đo | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Thang chia / Núm xoay | Hoàn thiện satin chrome, ø21 mm |
| Lực đo | 10–14 N |
| Thanh chuẩn thiết lập | 4 thanh (32, 33, 34, 35 inch) |
| Số đầu đe thay thế | 4 |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, 4 thanh chuẩn, 4 đầu đe |
| Khối lượng | 10,405 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-157 có thể đo được những kích thước nào?
Panme 104-157 có phạm vi đo từ 32 đến 36 inch nhờ 4 đầu đe thay thế tương ứng với các cỡ 32, 33, 34 và 35 inch. Mỗi đầu đe được thay thế nhanh chóng bằng chìa khóa đi kèm, giúp một thiết bị đáp ứng nhiều kích thước khác nhau.
Ratchet stop trên panme 104-157 có tác dụng gì trong kiểm tra chất lượng?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 10–14 N, đảm bảo lực tiếp xúc nhất quán giữa đầu đo và chi tiết qua mỗi lần đo. Điều này loại bỏ sai số do thao tác người dùng, cải thiện đáng kể độ lặp lại trong quy trình QC.
Làm thế nào để hiệu chuẩn panme 104-157 trước khi đo?
Bộ sản phẩm đi kèm 4 thanh chuẩn thiết lập tương ứng với từng phạm vi đo. Người dùng chọn đầu đe và thanh chuẩn phù hợp, lắp đầu đe vào panme rồi hiệu chỉnh về vạch zero theo hướng dẫn của Mitutoyo. Nên thực hiện hiệu chuẩn tại nhiệt độ phòng ổn định.
Bề mặt đo của panme 104-157 được làm từ vật liệu gì và có độ bền ra sao?
Đầu đo được phủ carbide và xử lý micro-lap finish, trong khi đầu đe làm bằng thép tôi cứng. Sự kết hợp này mang lại khả năng chống mài mòn cao, duy trì độ phẳng bề mặt đo trong quá trình sử dụng lâu dài tại môi trường sản xuất.
Panme 104-157 phù hợp cho ngành sản xuất nào và có thể mua tại đâu?
Sản phẩm phù hợp cho các ngành cơ khí chế tạo hạng nặng, đóng tàu, sản xuất thiết bị công nghiệp cần đo chi tiết ngoại kích thước lớn. MAZAKO là nhà phân phối chính thức tại Việt Nam, liên hệ qua website maytienmini.vn để được báo giá và tư vấn kỹ thuật.
