Panme cơ Mitutoyo

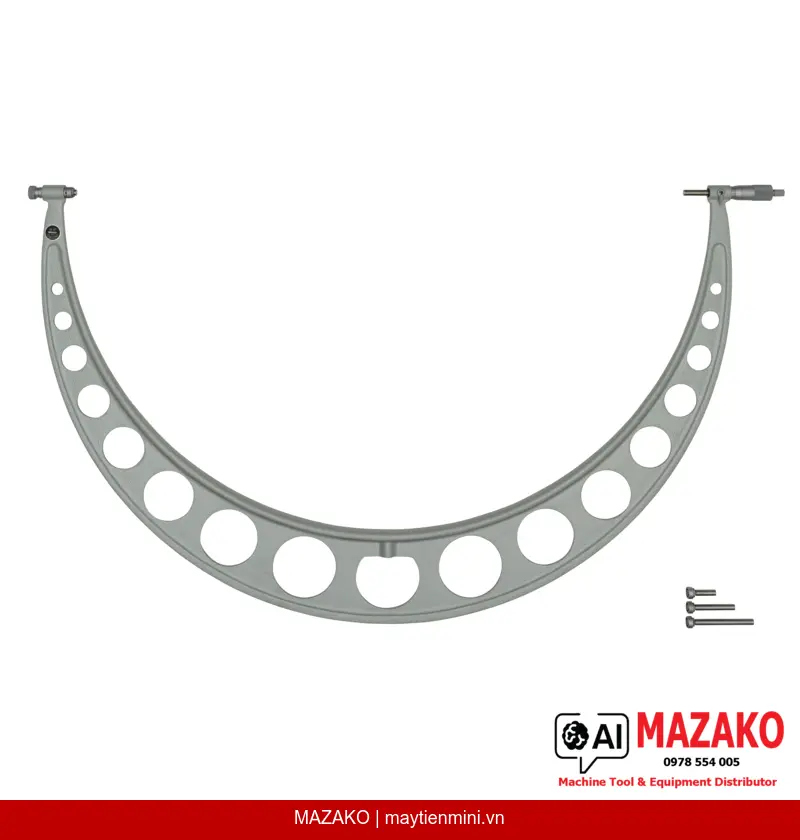

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-156 (28–32 inch)
Panme đo ngoài cơ khí Mitutoyo 104-156, phạm vi đo 28–32 inch, độ chia 0,001", đầu đe thay thế nhanh, cốc dừng ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-156 là dòng panme cơ khí chuyên dụng cho phạm vi đo lớn từ 28 đến 32 inch, tích hợp hệ thống đầu đe thay thế nhanh giúp một thiết bị có thể đáp ứng nhiều kích thước đo khác nhau mà không cần đầu tư nhiều dụng cụ riêng lẻ.
Đầu Đe Thay Thế Linh Hoạt
Trang bị 4 đầu đe thay thế (28, 29, 30, 31 inch), cho phép mở rộng phạm vi đo chỉ với một thân panme duy nhất, tiết kiệm chi phí và không gian lưu trữ.
Cốc Dừng Ratchet Chuẩn Hóa Lực Đo
Cơ cấu ratchet stop tích hợp đảm bảo lực đo ổn định từ 10 đến 14 N, loại bỏ sai số do thao tác người dùng, tăng độ lặp lại trong môi trường sản xuất.
Bề Mặt Đo Chất Lượng Cao
Đầu đo được mài tinh bằng carbide-tipped micro-lap, đe bằng thép tôi cứng, chống mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng công nghiệp.
Thiết Kế Thang Đo Rõ Ràng
Thimble và thân thước hoàn thiện bằng chrome mờ satin, đường kính núm xoay 21 mm, giảm phản chiếu ánh sáng và giúp đọc số liệu chính xác trong môi trường xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 104-156 phù hợp để kiểm tra kích thước các chi tiết cơ khí cỡ lớn trong ngành chế tạo máy, đóng tàu, sản xuất khuôn mẫu và gia công cơ khí chính xác. Phạm vi đo 28–32 inch đáp ứng các yêu cầu đo kiểm trục, phôi và kết cấu lớn trên dây chuyền QC/QA.
Bộ Tiêu Chuẩn Thiết Lập Đi Kèm

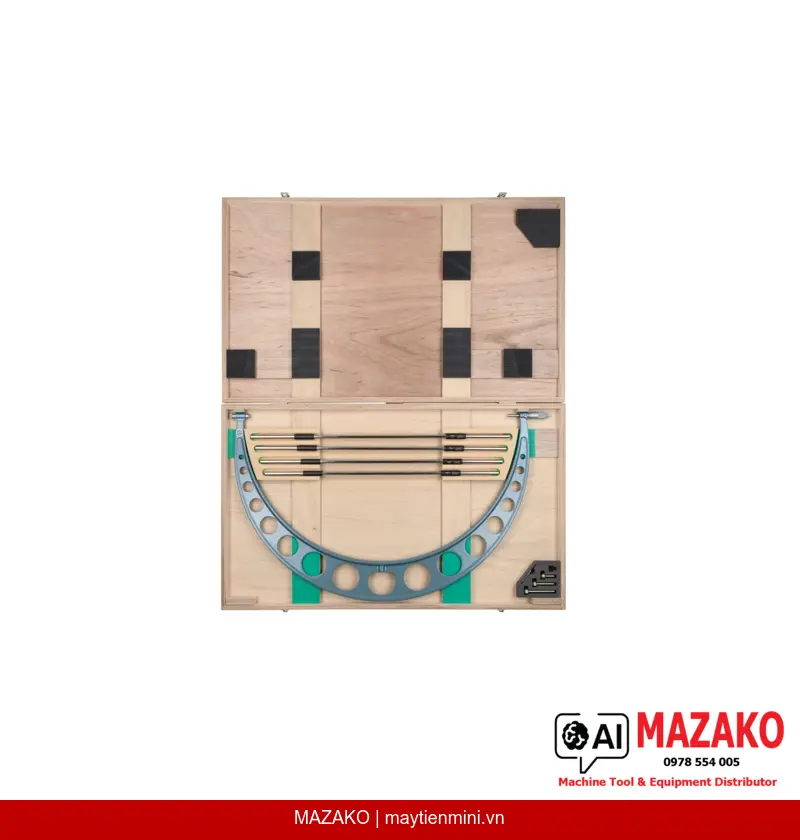

Sản phẩm được cung cấp đầy đủ gồm hộp đựng, chìa khóa, 4 chuẩn thiết lập (28, 29, 30, 31 inch) và 4 đầu đe thay thế. Người dùng có thể thiết lập và hiệu chuẩn ngay tại xưởng mà không cần dụng cụ bổ sung.
Tiêu Chuẩn Độ Chính Xác Mitutoyo
Sai số cho phép tối đa (MPE) ±0,00059 inch, biến thiên chiều dài V MPE 0,0004 inch — đáp ứng tiêu chuẩn kiểm soát chất lượng nghiêm ngặt trong môi trường sản xuất B2B.
- Phạm vi đo rộng 28–32 inch với 4 đầu đe thay thế
- Độ chia 0,001 inch, sai số MPE ±0,00059 inch
- Cơ cấu ratchet stop chuẩn hóa lực đo 10–14 N
- Bề mặt đo carbide-tipped micro-lap và thép tôi cứng
- Đầu đo ø6,35 mm, bước ren trục đo 0,5 mm
- Bao gồm 4 chuẩn thiết lập và 4 đầu đe trong hộp đựng
Yêu Cầu Báo Giá Panme Mitutoyo 104-156
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 28–32 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép tối đa E MPE | ±0,00059 inch |
| Biến thiên chiều dài V MPE | 0,0004 inch |
| Bề mặt đo | Đầu đo carbide-tipped micro-lap, đe thép tôi cứng |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Thang đo | Núm xoay và thân thước chrome mờ satin, ø21 mm |
| Lực đo | 10–14 N |
| Chuẩn thiết lập | 4 cái (28, 29, 30, 31 inch) |
| Đầu đe thay thế | 4 cái |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, 4 chuẩn thiết lập, 4 đầu đe |
| Khối lượng | 9,075 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-156 có phạm vi đo bao nhiêu và đo được bao nhiêu kích thước khác nhau?
Panme 104-156 có tổng phạm vi đo từ 28 đến 32 inch. Bộ sản phẩm đi kèm 4 đầu đe thay thế tương ứng các vị trí 28, 29, 30 và 31 inch, cho phép đo 4 dải kích thước khác nhau chỉ với một thân panme duy nhất.
Cách thay đầu đe trên panme 104-156 có phức tạp không?
Quá trình thay đầu đe rất đơn giản và nhanh chóng bằng chìa khóa đi kèm trong bộ sản phẩm. Sau khi thay đầu đe, người dùng cần thiết lập lại panme bằng chuẩn thiết lập tương ứng để đảm bảo độ chính xác trước khi đo.
Ratchet stop trên panme này có tác dụng gì trong kiểm soát chất lượng?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 10–14 N, đảm bảo mọi lần đo đều áp dụng lực tiếp xúc đồng nhất. Điều này loại trừ sai số do thao tác khác nhau giữa các kỹ thuật viên, tăng độ lặp lại trong môi trường QC/QA công nghiệp.
Bề mặt đo carbide-tipped micro-lap có ưu điểm gì so với đầu đo thông thường?
Bề mặt carbide-tipped được mài tinh micro-lap có độ cứng và khả năng chống mài mòn vượt trội so với thép thông thường. Nhờ đó, panme duy trì độ phẳng và độ chính xác của bề mặt đo lâu dài dù sử dụng thường xuyên trong môi trường sản xuất.
Panme 104-156 có cần hiệu chuẩn định kỳ không và MAZAKO có hỗ trợ dịch vụ này không?
Theo tiêu chuẩn hệ thống quản lý chất lượng ISO, tất cả dụng cụ đo lường cần được hiệu chuẩn định kỳ để đảm bảo kết quả đo tin cậy. MAZAKO cung cấp tư vấn về chu kỳ hiệu chuẩn phù hợp; quý khách vui lòng liên hệ để được hỗ trợ cụ thể.
