Panme cơ Mitutoyo

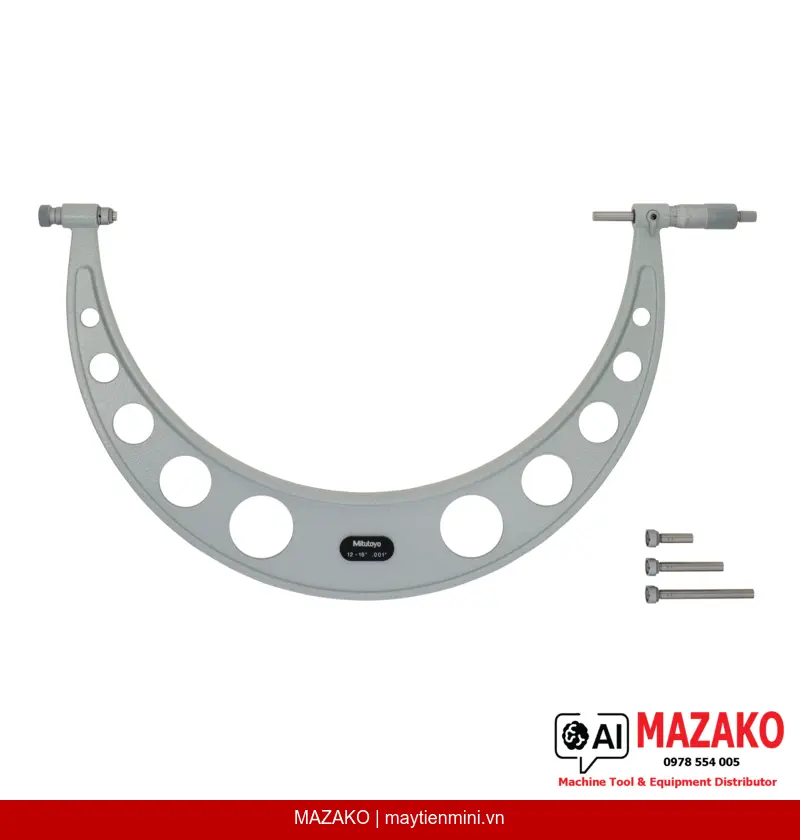

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-152 (12–16 inch)
Panme đo ngoài cơ khí Mitutoyo 104-152, phạm vi đo 12–16 inch với 4 đầu đe thay thế, độ chia 0,001 inch, chốt hãm trục đo, mặt đo carbide chống mài mòn.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 104-152 là dòng panme cơ khí cao cấp trang bị hệ thống đầu đe thay thế nhanh, cho phép một thiết bị duy nhất đo được toàn bộ phạm vi từ 12 đến 16 inch. Sản phẩm phù hợp cho các bộ phận QC/QA và kỹ thuật trong ngành cơ khí chế tạo, khuôn mẫu và gia công hạng nặng.
Đầu đe thay thế linh hoạt
Bộ 4 đầu đe thay thế (12, 13, 14, 15 inch) cho phép mở rộng phạm vi đo liên tục mà không cần nhiều thiết bị, tiết kiệm chi phí đầu tư.
Chốt hãm ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo nhất quán từ 10 đến 14 N, loại bỏ sai số do người dùng và đảm bảo độ lặp lại cao trong môi trường sản xuất.
Mặt đo carbide độ bền cao
Đầu đo được xử lý micro-lap finish bằng carbide, đe bằng thép tôi cứng — chống mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Độ chính xác đạt chuẩn công nghiệp
Sai số cho phép tối đa ±0,00037 inch với độ chia 0,001 inch, đáp ứng yêu cầu kiểm tra kích thước chi tiết lớn trong sản xuất chính xác.
Ứng dụng trong kiểm tra kích thước chi tiết lớn
Mitutoyo 104-152 được thiết kế đặc biệt cho các ứng dụng đo kiểm chi tiết có kích thước lớn như trục, xilanh, vỏ máy và các kết cấu cơ khí nặng. Với phạm vi đo 12–16 inch và bộ chuẩn hiệu chỉnh đi kèm, thiết bị đảm bảo kết quả đo đáng tin cậy ngay tại xưởng sản xuất.
Thiết kế núm xoay và thân thước chuyên nghiệp
Núm xoay và thân thước hoàn thiện bằng satin chrome mờ, đường kính ø21 mm giúp đọc vạch chia dễ dàng. Trục đo ø6,35 mm với bước ren 0,5 mm cho chuyển động mượt mà và chính xác. Khóa trục đo giúố cố định kết quả trong quá trình ghi số liệu.

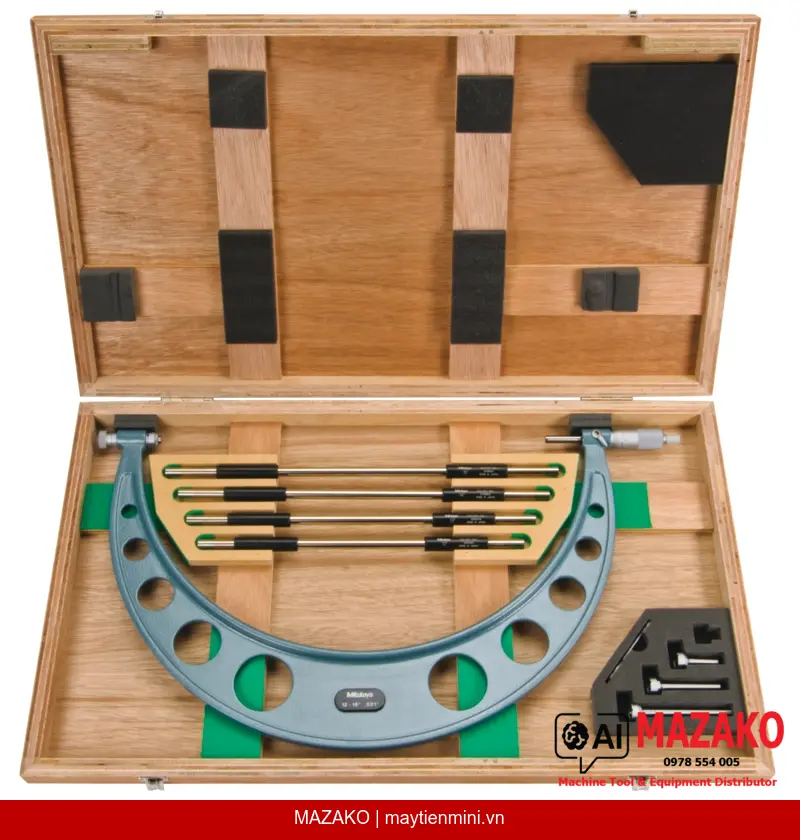

Bộ sản phẩm hoàn chỉnh — sẵn sàng sử dụng ngay
Mitutoyo 104-152 được cung cấp đầy đủ gồm hộp đựng, chìa khóa điều chỉnh, 4 chuẩn hiệu chỉnh và 4 đầu đe thay thế — không cần mua thêm phụ kiện, tiết kiệm thời gian đưa vào vận hành.
- Phạm vi đo 12–16 inch với 4 đầu đe thay thế (12, 13, 14, 15 inch)
- Độ chia 0,001 inch — độ chính xác cao cho chi tiết kích thước lớn
- Cơ cấu ratchet stop đảm bảo lực đo ổn định, độ lặp lại tốt
- Mặt đo carbide micro-lap finish và đe thép tôi cứng chống mài mòn
- Núm xoay và thân thước satin chrome, dễ đọc vạch chia
- Đi kèm 4 chuẩn hiệu chỉnh và 4 đầu đe thay thế trong hộp
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Yêu cầu báo giá Panme Mitutoyo 104-152
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 12–16 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép tối đa (E MPE) | ±0,00037 inch |
| Biến thiên chiều dài (V MPE) | 0,00024 inch |
| Mặt đo | Đầu đo carbide micro-lap finish, đe thép tôi cứng |
| Trục đo | Có khóa trục, ø6,35 mm (≤300 mm) / ø8 mm (>300 mm), bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø21 mm |
| Lực đo | 10–14 N |
| Chuẩn hiệu chỉnh đi kèm | 4 cái (12, 13, 14, 15 inch) |
| Số đầu đe thay thế | 4 cái |
| Bộ cung cấp | Hộp đựng, chìa khóa, 4 chuẩn hiệu chỉnh, 4 đầu đe thay thế |
| Khối lượng | 3,31 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-152 có phạm vi đo bao nhiêu và đi kèm mấy đầu đe thay thế?
Mitutoyo 104-152 có phạm vi đo từ 12 đến 16 inch và đi kèm 4 đầu đe thay thế tương ứng với các kích thước 12, 13, 14 và 15 inch. Người dùng chỉ cần một thiết bị duy nhất để bao quát toàn bộ phạm vi này, giúp tiết kiệm chi phí đầu tư thiết bị đo.
Độ chính xác của panme 104-152 là bao nhiêu?
Thiết bị có độ chia 0,001 inch và sai số cho phép tối đa (E MPE) là ±0,00037 inch. Biến thiên chiều dài (V MPE) đạt 0,00024 inch, đáp ứng tiêu chuẩn kiểm tra kích thước chi tiết lớn trong sản xuất cơ khí chính xác.
Cơ cấu ratchet stop có tác dụng gì trong quá trình đo?
Cơ cấu ratchet stop kiểm soát lực đo ở mức ổn định từ 10 đến 14 N, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn nhất quán. Điều này loại bỏ sai số do thao tác của người dùng và nâng cao độ lặp lại trong các phép đo liên tiếp.
Panme 104-152 có phù hợp để đo tại xưởng sản xuất không?
Có. Mặt đo carbide micro-lap finish kết hợp đe thép tôi cứng giúp thiết bị chống mài mòn tốt trong điều kiện sử dụng liên tục tại xưởng. Bộ chuẩn hiệu chỉnh đi kèm cho phép kiểm tra và hiệu chỉnh ngay tại chỗ để duy trì độ chính xác.
Sản phẩm Mitutoyo 104-152 được cung cấp những gì trong hộp?
Bộ sản phẩm bao gồm hộp đựng chuyên dụng, chìa khóa điều chỉnh, 4 chuẩn hiệu chỉnh (12, 13, 14, 15 inch) và 4 đầu đe thay thế. Toàn bộ phụ kiện cần thiết đã có sẵn, thiết bị có thể đưa vào sử dụng ngay sau khi nhận hàng.
