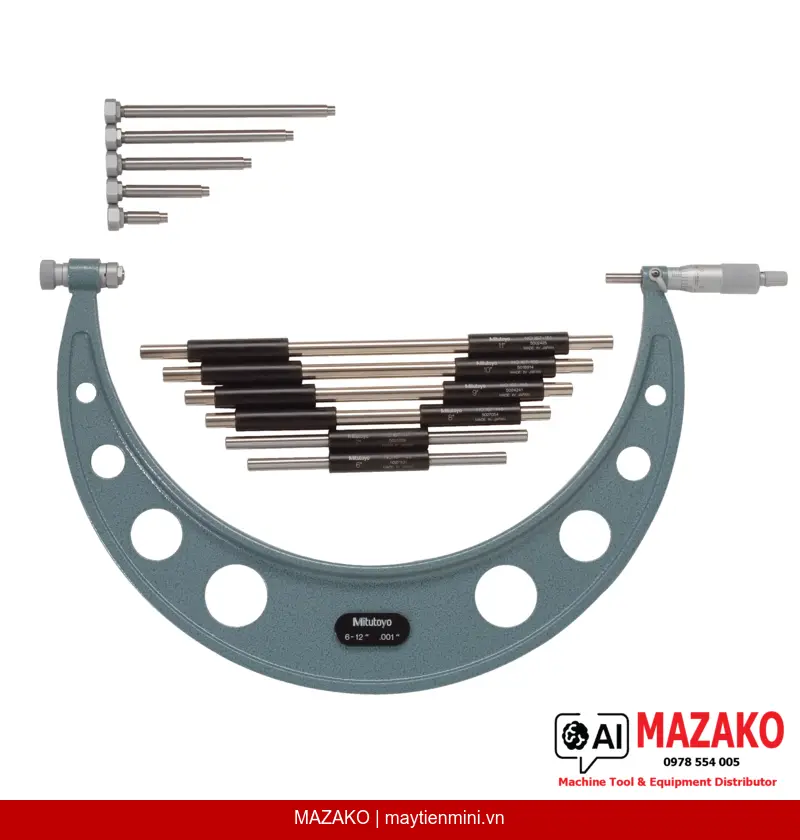

Panme Đo Ngoài Đầu Đe Thay Thế Mitutoyo 104-138 (6–12 inch)
Panme đo ngoài cơ khí Mitutoyo 104-138 phạm vi đo 6–12 inch, trang bị 6 đầu đe thay thế, cơ cấu chốt ratchet đảm bảo độ lặp lại cao, độ chia 0,001 inch.
Mô tả sản phẩm
Panme đo ngoài đầu đe thay thế Mitutoyo 104-138 là giải pháp đo kích thước ngoài cơ khí phạm vi rộng 6–12 inch từ một thiết bị duy nhất. Với 6 đầu đe thay thế đi kèm, thiết bị phù hợp cho các phòng kiểm tra và xưởng sản xuất cần đo nhiều dải kích thước khác nhau mà không cần đầu tư nhiều loại panme riêng lẻ.
Đầu đe thay thế linh hoạt
Bộ 6 đầu đe thay thế cho phép mở rộng phạm vi đo từ 6 đến 12 inch chỉ với một thân panme duy nhất, tiết kiệm chi phí đầu tư thiết bị.
Cơ cấu chốt ratchet
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo của các thao tác viên khác nhau.
Bề mặt đo độ bền cao
Đầu đo được mài tinh bằng carbide, đe làm từ thép tôi cứng — chống mài mòn tốt, duy trì độ chính xác lâu dài trong môi trường sản xuất.
Thang đo rõ ràng
Núm xoay và thân thước hoàn thiện bằng chrome mờ, đường kính núm xoay ø18 mm, giảm phản chiếu ánh sáng và dễ đọc số liệu trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme 104-138 được thiết kế cho việc đo kích thước ngoài các chi tiết lớn như trục, thanh, phôi đúc trong ngành cơ khí chế tạo, đóng tàu, và gia công kim loại nặng. Phạm vi đo 6–12 inch đáp ứng phần lớn nhu cầu kiểm tra kích thước chi tiết cỡ trung và lớn tại các nhà máy sản xuất Việt Nam.
Tiêu chuẩn đo lường và chuẩn mẫu đi kèm
Thiết bị được cung cấp kèm 6 chuẩn mẫu hiệu chỉnh (6, 7, 8, 9, 10, 11 inch), cho phép kiểm tra và hiệu chỉnh tại chỗ mà không cần thiết bị hỗ trợ thêm. Sai số cho phép tối đa ±0,0004 inch đáp ứng yêu cầu kiểm tra dung sai trung bình trong sản xuất hàng loạt.
Thông tin quan trọng cho bộ phận mua hàng
Sản phẩm được giao trong hộp đựng chuyên dụng, bao gồm đầy đủ: panme thân chính, chìa khóa thay đầu đe, 6 chuẩn mẫu hiệu chỉnh và 6 đầu đe thay thế. Khối lượng tổng bộ 2,65 kg. Đây là hàng chính hãng Mitutoyo phân phối bởi MAZAKO tại Việt Nam.
- Phạm vi đo rộng 6–12 inch chỉ với một thiết bị duy nhất
- Độ chia 0,001 inch, sai số cho phép ±0,0004 inch
- 6 đầu đe thay thế và 6 chuẩn mẫu hiệu chỉnh đi kèm trong hộp
- Bề mặt đo carbide tôi cứng, bền lâu trong môi trường sản xuất
- Cơ cấu ratchet stop đảm bảo lực đo ổn định và độ lặp lại cao
- Núm xoay và thân thước chrome mờ, dễ đọc, chống chói
Tư vấn và báo giá Mitutoyo 104-138
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 6–12 inch |
| Độ chia | 0,001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0004 inch |
| Sai số biến đổi chiều dài (V MPE) | 0,0002 inch |
| Bề mặt đo | Đầu đo carbide mài tinh, đe thép tôi cứng |
| Đầu đo / Trục đo | Có khóa trục, ø6,35 mm (≤300 mm), ø8 mm (>300 mm), bước ren 0,5 mm |
| Thang đo | Núm xoay và thân thước chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn mẫu hiệu chỉnh | 6 chiếc (6, 7, 8, 9, 10, 11 inch) |
| Số đầu đe thay thế | 6 chiếc |
| Bao gồm trong bộ | Hộp, chìa khóa, 6 chuẩn mẫu, 6 đầu đe thay thế |
| Khối lượng | 2,65 kg |
Câu hỏi thường gặp
Panme Mitutoyo 104-138 có phạm vi đo bao nhiêu và dùng được cho chi tiết nào?
Thiết bị có phạm vi đo từ 6 đến 12 inch (tương đương khoảng 152–305 mm) nhờ bộ 6 đầu đe thay thế đi kèm. Phù hợp để đo kích thước ngoài các chi tiết lớn như trục truyền động, phôi đúc, thanh kim loại trong ngành cơ khí chế tạo và gia công nặng.
Cách thay đầu đe trên Mitutoyo 104-138 có phức tạp không?
Việc thay đầu đe đơn giản bằng chìa khóa chuyên dụng đi kèm trong bộ sản phẩm. Người dùng cần đảm bảo lắp đúng đầu đe tương ứng với dải đo mong muốn và kiểm tra lại bằng chuẩn mẫu hiệu chỉnh đi kèm trước khi đo.
Cơ cấu ratchet stop trên panme 104-138 có tác dụng gì trong kiểm tra chất lượng?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10 N, đảm bảo lực tiếp xúc giữa đầu đo và chi tiết luôn nhất quán. Điều này giúp loại bỏ sai số do lực tay người đo, nâng cao độ lặp lại và tính so sánh được giữa các kết quả đo.
Sản phẩm có đi kèm chuẩn mẫu hiệu chỉnh không và hiệu chỉnh như thế nào?
Bộ sản phẩm bao gồm 6 chuẩn mẫu hiệu chỉnh tương ứng với các dải đo 6, 7, 8, 9, 10 và 11 inch. Người dùng sử dụng chuẩn mẫu phù hợp với từng đầu đe đang lắp để kiểm tra và điều chỉnh điểm không, đảm bảo kết quả đo nằm trong giới hạn sai số cho phép ±0,0004 inch.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 104-138 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam và hỗ trợ tư vấn dịch vụ hiệu chuẩn theo yêu cầu. Khách hàng vui lòng liên hệ trực tiếp để được tư vấn về chính sách bảo hành và dịch vụ sau bán hàng phù hợp với nhu cầu nhà máy.
