Panme cơ Mitutoyo

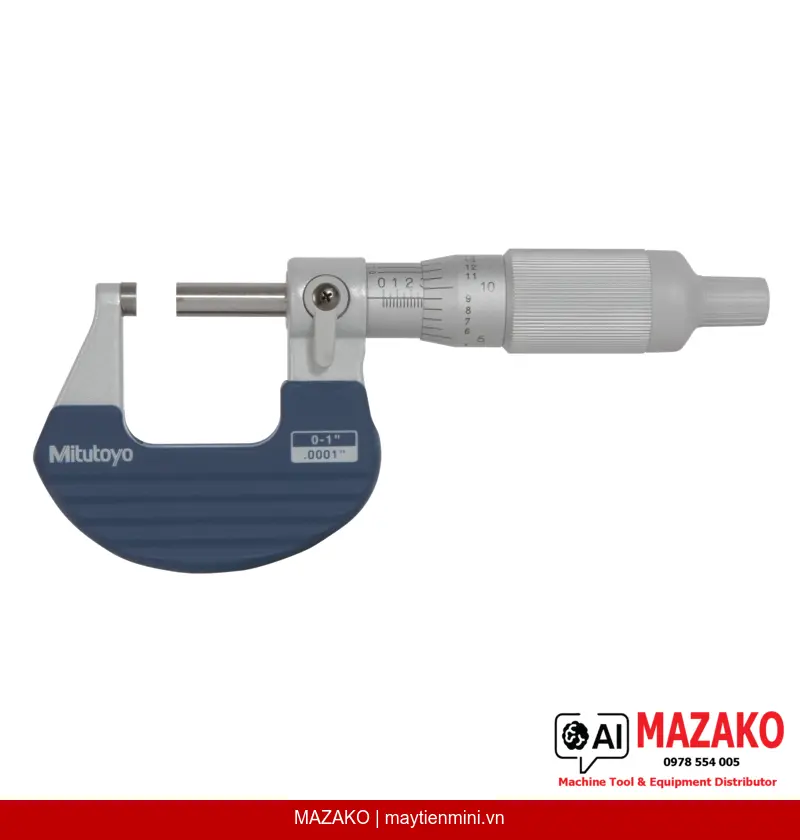

Panme Đo Ngoài Cơ Khí Núm Xoay Ratchet Mitutoyo 102-717
Panme đo ngoài cơ khí Mitutoyo 102-717, phạm vi đo 0–1 inch, độ chia 0,0001 inch, núm xoay ratchet tích hợp đảm bảo lực đo ổn định và kết quả lặp lại chính xác.
Mô tả sản phẩm
Panme đo ngoài cơ khí Mitutoyo 102-717 được thiết kế cho môi trường kiểm tra chất lượng công nghiệp đòi hỏi độ lặp lại cao. Núm xoay ratchet tích hợp kết hợp chức năng tăng tốc giúp kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai số do thao tác của người dùng. Khung thân được tích hợp tấm cách nhiệt, duy trì độ chính xác trong suốt các ca đo kéo dài.
Núm Xoay Ratchet Tích Hợp
Kết hợp ratchet và speeder trong một cơ cấu duy nhất, đảm bảo lực đo ổn định 5–10 N và độ lặp lại cao cho mọi lần đo.
Tấm Cách Nhiệt Trên Thân
Khung thân cứng vững tích hợp heat shield ngăn truyền nhiệt từ tay người dùng, bảo toàn độ chính xác trong các ca đo dài.
Độ Phân Giải Cao Qua Thước Vernier
Vạch chia vernier trên thân thước cho phép đọc giá trị đến 0,0001 inch, đáp ứng tiêu chuẩn Class 2 theo EN ISO 3611.
Bề Mặt Đo Carbide Mài Tinh
Đầu đo và đe được làm từ carbide mài tinh micro-lap, đảm bảo độ bền cao và tiếp xúc bề mặt chính xác theo thời gian.
Thông Số Kỹ Thuật Nổi Bật
Panme Mitutoyo 102-717 có phạm vi đo 0–1 inch với sai số cho phép MPE ±0,0001 inch và biến thiên chiều dài V MPE 0,00008 inch. Trục đo ø6,35 mm với bước ren 0,5 mm, tích hợp khóa trục đo. Thân thước và núm xoay hoàn thiện chrome mờ, đường kính núm xoay ø18 mm cho cảm giác cầm nắm chắc chắn. Khối lượng 180 g, phù hợp sử dụng liên tục trên bàn kiểm tra.
Phù Hợp Với Ứng Dụng Nào?

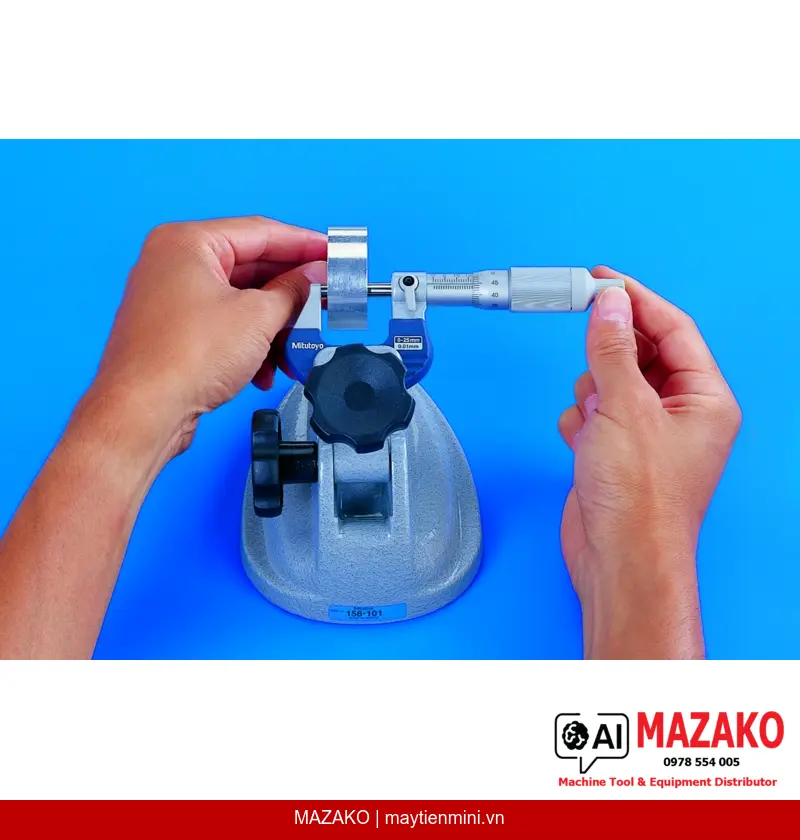

Thiết bị phù hợp cho bộ phận QC/QA trong các ngành gia công cơ khí chính xác, sản xuất linh kiện nhập khẩu theo tiêu chuẩn inch, kiểm tra chi tiết máy và dụng cụ cắt gọt. Đây là lựa chọn đáng tin cậy khi cần đo lặp lại nhiều mẫu trong ca sản xuất mà không cần nguồn điện.
Tiêu Chuẩn & Kiểm Định
Sản phẩm được phân loại Class 2 theo EN ISO 3611. Mỗi thiết bị xuất xưởng kèm chứng chỉ kiểm tra (certificate of inspection), hộp bảo quản và chìa khóa điều chỉnh, sẵn sàng đưa vào sử dụng ngay trong môi trường kiểm tra có kiểm soát.
- Phạm vi đo 0–1 inch, độ chia 0,0001 inch
- Núm xoay ratchet tích hợp speeder — lực đo ổn định 5–10 N
- Tấm cách nhiệt bảo vệ độ chính xác trong ca đo dài
- Bề mặt đo carbide mài tinh micro-lap
- Đạt Class 2 theo EN ISO 3611
- Kèm chứng chỉ kiểm tra, hộp và chìa khóa
Yêu Cầu Báo Giá Panme Mitutoyo 102-717
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép MPE | ±0,0001 inch |
| Biến thiên chiều dài V MPE | 0,00008 inch |
| Tiêu chuẩn phân loại | Class 2 theo EN ISO 3611 |
| Bề mặt đo | Carbide, mài tinh micro-lap |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Thân thước & núm xoay | Chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Xuất xưởng kèm theo | Hộp bảo quản, chìa khóa, chứng chỉ kiểm tra |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Panme Mitutoyo 102-717 đo được phạm vi bao nhiêu và độ phân giải là bao nhiêu?
Panme 102-717 có phạm vi đo 0–1 inch với độ chia 0,0001 inch thông qua thang vernier trên thân thước. Sai số cho phép MPE là ±0,0001 inch, đáp ứng tiêu chuẩn Class 2 theo EN ISO 3611.
Núm xoay ratchet tích hợp có tác dụng gì trong quá trình đo?
Cơ cấu ratchet kết hợp speeder giúp kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai lệch do người dùng siết tay khác nhau. Điều này đảm bảo độ lặp lại cao khi đo nhiều mẫu liên tiếp trong ca sản xuất.
Tấm cách nhiệt trên thân panme có vai trò gì?
Tấm cách nhiệt (heat shield) tích hợp trên khung thân ngăn truyền nhiệt từ tay người sử dụng sang thân thiết bị. Điều này giúp duy trì độ chính xác ổn định trong các ca đo kéo dài, tránh sai số do giãn nở nhiệt.
Bề mặt đo của panme 102-717 được làm từ vật liệu gì?
Đầu đo và đe được chế tạo từ carbide với hoàn thiện mài tinh micro-lap. Vật liệu carbide có độ cứng và độ bền mài mòn cao, đảm bảo bề mặt tiếp xúc chính xác và tuổi thọ thiết bị lâu dài trong môi trường sản xuất.
Sản phẩm xuất xưởng kèm những gì và có chứng chỉ kiểm định không?
Mitutoyo 102-717 được cung cấp kèm hộp bảo quản, chìa khóa điều chỉnh và chứng chỉ kiểm tra (certificate of inspection). Thiết bị có thể sử dụng ngay mà không cần hiệu chuẩn thêm khi nhận hàng.
