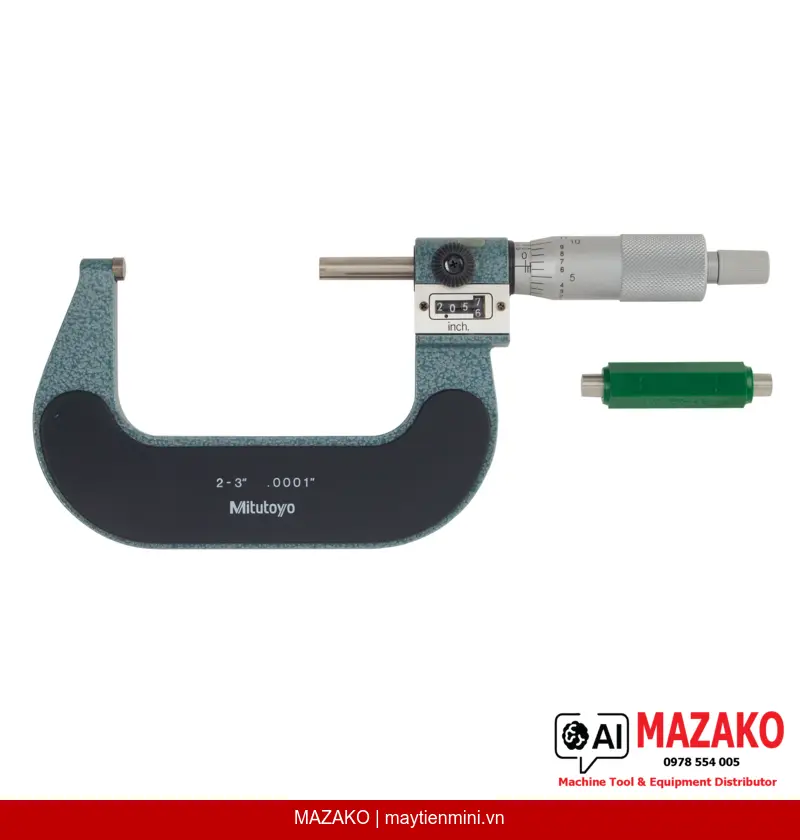

Panme Đo Ngoài Cơ Khí Mitutoyo 193-213 (2-3 inch, 0,0001″)
Panme đo ngoài cơ khí Mitutoyo 193-213, phạm vi đo 2-3 inch, độ chia 0,0001", thang vernier trên thân thước, khung cách nhiệt ổn định, ratchet stop đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo ngoài cơ khí Mitutoyo 193-213 là dòng panme cơ tích hợp thang vernier trên thân thước, cho phép đọc kết quả với độ phân giải cao 0,0001 inch. Sản phẩm được thiết kế cho môi trường sản xuất công nghiệp với khung đo ổn định, bộ chắn nhiệt và cơ cấu ratchet stop chuyên dụng.
Thang Vernier Độ Phân Giải Cao
Thang vernier được khắc trên thân thước (sleeve) cho phép đọc kết quả đến 0,0001 inch mà không cần nguồn điện, phù hợp với môi trường đo kiểm liên tục.
Khung Cách Nhiệt Ổn Định
Khung panme tích hợp tấm chắn nhiệt giúp duy trì độ chính xác khi sử dụng trong thời gian dài, hạn chế sai số do nhiệt độ tay người dùng truyền vào.
Ratchet Stop Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5-15 N, đảm bảo mỗi phép đo đạt lực tiếp xúc nhất quán, nâng cao độ lặp lại trong quy trình QC/QA.
Mặt Đo Carbide Gia Công Tinh
Mặt đo và đe được làm từ hợp kim carbide, gia công hoàn thiện micro-lap, tăng độ bền mài mòn và duy trì phẳng phiu bề mặt tiếp xúc lâu dài.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 193-213 phù hợp với các bộ phận QC/QA cần đo kích thước ngoài chi tiết gia công cơ khí, khuôn mẫu, chi tiết đúc trong phạm vi 2-3 inch với yêu cầu độ chính xác ±0,0001 inch. Dòng cơ khí không phụ thuộc pin — thích hợp cho các môi trường không cho phép thiết bị điện tử nhạy cảm.
Tiêu Chuẩn Kiểm Định
Sản phẩm đạt chuẩn EN ISO 3611 Class 1 — mức cao nhất trong phân loại panme theo tiêu chuẩn châu Âu, đảm bảo sai số cho phép tối đa (MPE) ±0,0001 inch và biến động chiều dài V MPE 0,00008 inch.
Bộ Sản Phẩm Bao Gồm
Panme 193-213 được cung cấp kèm hộp đựng chuyên dụng, dưỡng chuẩn (setting standard) và cờ lê điều chỉnh — sẵn sàng sử dụng ngay sau khi nhận hàng, không cần mua thêm phụ kiện cơ bản.
- Phạm vi đo 2-3 inch, độ chia 0,0001 inch với thang vernier
- Khung cách nhiệt — duy trì độ chính xác khi đo liên tục
- Mặt đo carbide micro-lap — bền, chống mài mòn
- Ratchet stop — lực đo ổn định 5-15 N
- Đạt chuẩn EN ISO 3611 Class 1
- Đi kèm dưỡng chuẩn, hộp và cờ lê
Báo Giá Panme Mitutoyo 193-213
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 2–3 inch |
| Độ chia (Graduation) | 0,0001 inch |
| Sai số cho phép tối đa (MPE) | ±0,0001 inch |
| Biến động chiều dài V MPE | 0,00008 inch |
| Tiêu chuẩn | EN ISO 3611 Class 1 |
| Mặt đo | Carbide, gia công micro-lap |
| Đầu đo / Trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay & Thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–15 N |
| Khối lượng | 379 g |
| Bộ sản phẩm | Hộp đựng, dưỡng chuẩn, cờ lê |
Câu hỏi thường gặp
Panme Mitutoyo 193-213 đo được khoảng nào và độ chính xác bao nhiêu?
Panme 193-213 có phạm vi đo từ 2 đến 3 inch với độ chia 0,0001 inch theo thang vernier trên thân thước. Sai số cho phép tối đa (MPE) là ±0,0001 inch, đạt chuẩn EN ISO 3611 Class 1 — mức cao nhất trong phân loại panme theo tiêu chuẩn này.
Panme cơ khí 193-213 có ưu điểm gì so với dòng panme kỹ thuật số?
Dòng cơ khí không phụ thuộc pin, phù hợp với môi trường sản xuất không cho phép thiết bị điện tử hoặc khu vực có độ ẩm cao. Thang vernier trên thân thước cung cấp độ phân giải 0,0001 inch mà không cần nguồn điện, giảm chi phí bảo trì dài hạn.
Tấm chắn nhiệt trên khung panme 193-213 có tác dụng gì trong thực tế?
Tấm chắn nhiệt giảm thiểu ảnh hưởng của nhiệt độ tay người dùng truyền vào khung panme trong quá trình đo liên tục. Điều này giúp duy trì độ ổn định kích thước của khung, tránh sai số nhiệt gây ảnh hưởng đến kết quả đo trong các ca đo kéo dài.
Ratchet stop trên panme 193-213 hoạt động như thế nào?
Ratchet stop là cơ cấu giới hạn lực đo tự động, duy trì lực tiếp xúc trong khoảng 5-15 N mỗi lần đo. Khi đạt ngưỡng lực, núm xoay sẽ trượt thay vì tăng thêm lực, đảm bảo mỗi phép đo có điều kiện tiếp xúc đồng nhất và tăng độ lặp lại trong quy trình kiểm tra hàng loạt.
Panme Mitutoyo 193-213 có đi kèm dưỡng chuẩn không và cách hiệu chỉnh ra sao?
Sản phẩm được cung cấp kèm dưỡng chuẩn (setting standard) và cờ lê điều chỉnh trong hộp. Dưỡng chuẩn được dùng để kiểm tra và hiệu chỉnh điểm không tại vị trí 2 inch trước khi sử dụng, đảm bảo kết quả đo chính xác ngay từ lần đo đầu tiên.
