Panme Đo Ngoài Có Đồng Hồ So Nút Trái Mitutoyo 510-123 (50-75mm)
Panme đo ngoài cơ khí Mitutoyo 510-123 tích hợp đồng hồ so độ phân giải cao, phạm vi đo 50–75mm, độ chia 0,001mm, đe rút nhanh hành trình 2mm, nút vận hành bên trái.
Mô tả sản phẩm
Panme đo ngoài có đồng hồ so Mitutoyo 510-123 là dòng panme cơ khí chuyên nghiệp tích hợp đồng hồ so độ phân giải cao, thiết kế nút vận hành bên trái và cơ chế rút đe nhanh, phù hợp cho kiểm tra kích thước chính xác trong môi trường sản xuất công nghiệp đòi hỏi độ tin cậy cao.
Đồng hồ so tích hợp độ chính xác cao
Đồng hồ so cơ khí tích hợp có phạm vi chỉ thị ±0,06mm, độ chính xác 1 μm và độ lặp lại 0,4 μm, cho phép phát hiện sai lệch kích thước tức thời trong quá trình kiểm tra.
Cơ chế rút đe nhanh
Đe được trang bị cơ chế rút nhanh với hành trình 2mm, giúp đặt và tháo chi tiết đo nhanh chóng, giảm thời gian kiểm tra trong sản xuất hàng loạt.
Bề mặt đo carbide chất lượng cao
Mặt đo được gắn mũi carbide và gia công micro-lap finish, đường kính ø8mm, đảm bảo độ phẳng 0,3 μm và độ song song 1 μm, kéo dài tuổi thọ thiết bị.
Thiết kế nút vận hành bên trái
Nút vận hành bố trí bên trái thuận tiện cho thao tác một tay, phù hợp với người dùng thuận tay trái hoặc các tư thế đo đặc thù trong dây chuyền sản xuất.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme 510-123 phù hợp cho bộ phận QC/QA tại các nhà máy cơ khí chính xác, gia công kim loại và sản xuất linh kiện. Phạm vi đo 50–75mm đáp ứng kiểm tra các chi tiết trục, bạc, vòng bi và các cụm chi tiết cơ khí có kích thước trung bình. Khả năng so sánh trực tiếp với chuẩn thiết lập kèm theo giúp kiểm tra nhanh dung sai sản phẩm ngay tại chuyền.
Độ chính xác và độ tin cậy Mitutoyo
Với sai số cấp liệu trục đo chỉ 3 μm, độ lặp lại 0,4 μm và bề mặt đo được gia công micro-lap finish, thiết bị đáp ứng yêu cầu đo lường khắt khe theo tiêu chuẩn kiểm tra chất lượng quốc tế. Núm xoay và thân thước hoàn thiện satin chrome chống chói, dễ đọc số liệu trong điều kiện chiếu sáng công xưởng.
Bộ phụ kiện đi kèm đầy đủ

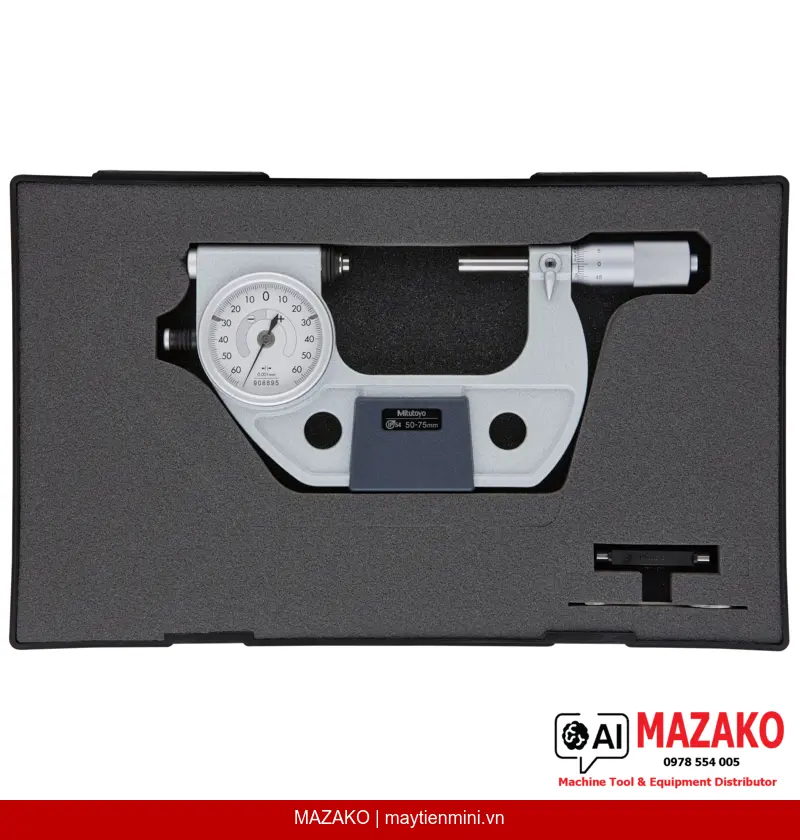

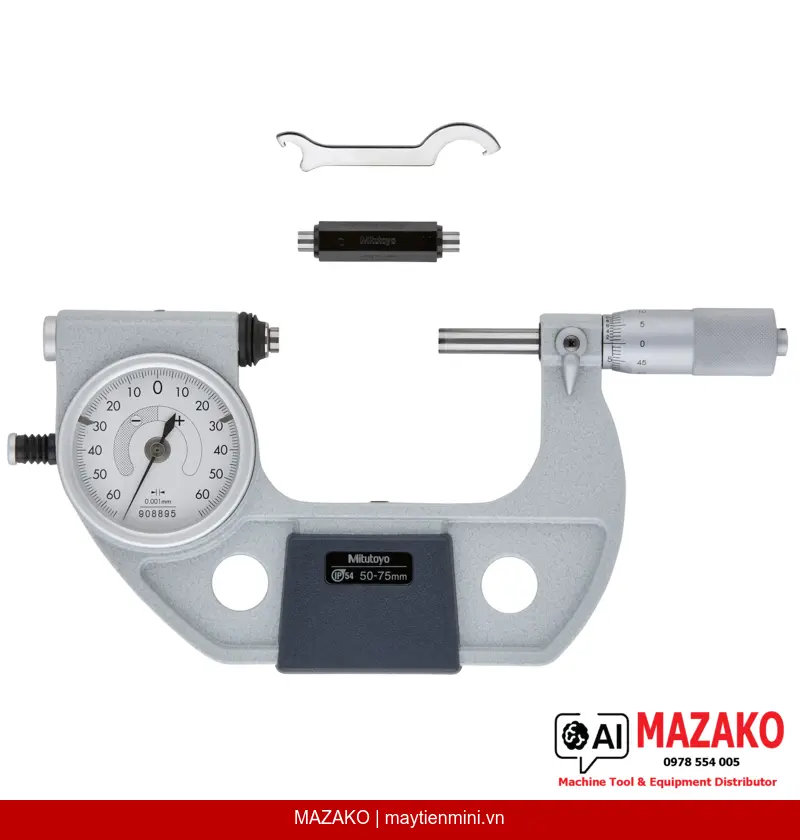

Sản phẩm được giao kèm hộp bảo quản, cờ lê chuyên dụng và chuẩn thiết lập (setting standard), đảm bảo thiết bị sẵn sàng hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 50–75mm, độ chia 0,001mm
- Đồng hồ so cơ khí tích hợp, phạm vi chỉ thị ±0,06mm
- Đe rút nhanh, hành trình 2mm
- Mặt đo carbide micro-lap finish, ø8mm
- Độ phẳng 0,3 μm, độ song song 1 μm
- Lực đo 5–10 N, trục đo có khóa spindle
- Nút vận hành bên trái
- Giao hàng kèm hộp, cờ lê và chuẩn thiết lập
Tư vấn và báo giá Panme Mitutoyo 510-123
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia (Graduations) | 0,001 mm |
| Phạm vi chỉ thị đồng hồ so | ±0,06 mm |
| Hành trình rút đe | 2 mm |
| Sai số cấp liệu trục đo | 3 µm |
| Độ chính xác đồng hồ so | 1 μm |
| Độ lặp lại (Repeatability) | 0,4 µm |
| Độ phẳng mặt đo | 0,3 μm |
| Độ song song mặt đo | 1 μm |
| Mặt đo | Carbide, micro-lap finish, ø8 mm |
| Trục đo (Spindle) | Có khóa spindle, ø8 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø21 mm |
| Lực đo | 5–10 N |
| Nút vận hành | Bên trái |
| Phụ kiện đi kèm | Hộp, cờ lê, chuẩn thiết lập (setting standard) |
| Khối lượng | 820 g |
Câu hỏi thường gặp
Panme Mitutoyo 510-123 đo được kích thước nào?
Thiết bị có phạm vi đo 50–75mm với độ chia 0,001mm. Phù hợp kiểm tra các chi tiết cơ khí như trục, bạc, vòng bi có kích thước ngoài trong khoảng này. Đây là dải đo phổ biến trong gia công cơ khí chính xác.
Đồng hồ so tích hợp trên panme 510-123 có chức năng gì?
Đồng hồ so cơ khí tích hợp cho phép so sánh kích thước chi tiết với chuẩn thiết lập một cách trực quan và nhanh chóng. Phạm vi chỉ thị ±0,06mm với độ chính xác 1 μm giúp phát hiện ngay sai lệch dung sai mà không cần đọc giá trị tuyệt đối trên thân thước.
Cơ chế rút đe nhanh hoạt động như thế nào và lợi ích trong sản xuất là gì?
Đe được thiết kế có thể rút nhanh với hành trình 2mm bằng nút bấm bên trái, giúp đặt và tháo chi tiết đo dễ dàng mà không cần xoay núm thimble nhiều vòng. Điều này rút ngắn đáng kể thời gian mỗi lần đo trong kiểm tra hàng loạt tại dây chuyền sản xuất.
Mặt đo carbide micro-lap finish mang lại ưu điểm gì so với mặt đo thông thường?
Mặt đo bằng carbide có độ cứng cao, chịu mài mòn tốt hơn thép thông thường, kéo dài tuổi thọ thiết bị. Gia công micro-lap finish đảm bảo độ phẳng 0,3 μm và độ song song 1 μm, duy trì độ chính xác đo lường ổn định qua nhiều chu kỳ sử dụng.
Panme 510-123 được giao kèm những phụ kiện gì và cách hiệu chuẩn ban đầu như thế nào?
Thiết bị được giao kèm hộp bảo quản, cờ lê chuyên dụng và chuẩn thiết lập (setting standard) tương ứng dải đo 50–75mm. Quy trình hiệu chuẩn ban đầu là dùng chuẩn thiết lập để chỉnh đồng hồ so về điểm zero trước khi đo, đảm bảo độ chính xác ngay từ lần đo đầu tiên.
