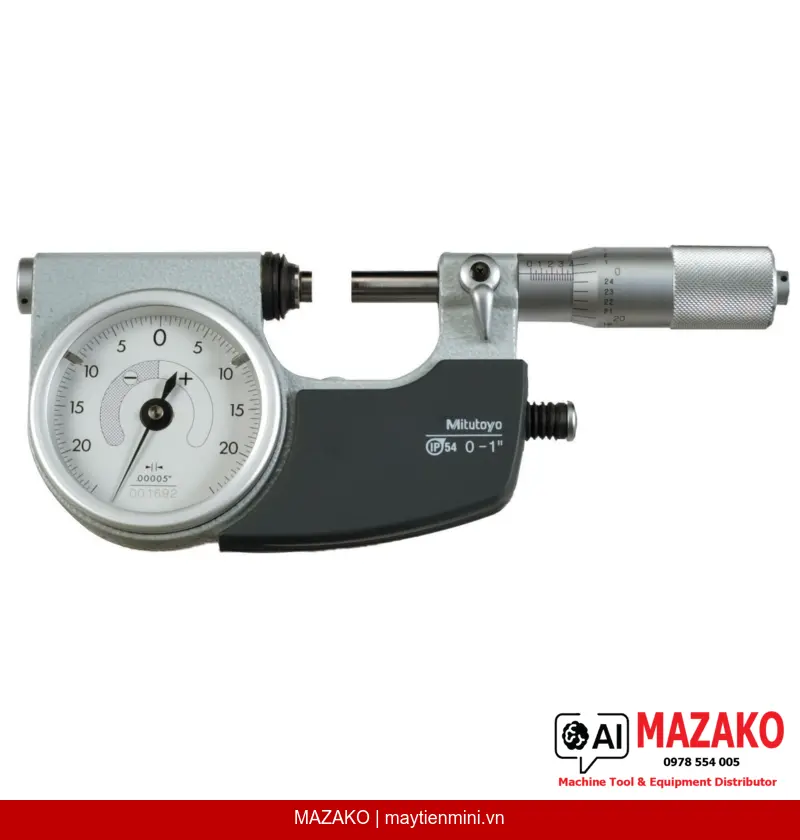

Panme Đo Ngoài Có Đồng Hồ So Mitutoyo 510-131 (0–1″, Nút Phải)
Panme đo ngoài cơ khí Mitutoyo 510-131 tích hợp đồng hồ so độ phân giải cao, phạm vi đo 0–1", độ chia 0,0001", đe rút nhanh, nút thao tác tay phải. Phù hợp kiểm tra kích thước chính xác trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo ngoài Mitutoyo 510-131 là dòng panme cơ khí chuyên dụng tích hợp đồng hồ so độ phân giải cao, thiết kế nút thao tác tay phải với cơ chế rút đe nhanh — cho phép đo kiểm nhanh, chính xác và lặp lại ổn định trong môi trường kiểm soát chất lượng công nghiệp.
Đồng Hồ So Tích Hợp Độ Phân Giải Cao
Đồng hồ so tích hợp với độ chính xác 1 μm cho phép đọc kết quả sai lệch tức thì ngay tại điểm đo, hỗ trợ so sánh nhanh với kích thước chuẩn.
Cơ Chế Rút Đe Nhanh
Đe có hành trình rút 2 mm giúp lắp phôi và tháo chi tiết nhanh chóng, giảm thời gian đo trong môi trường sản xuất liên tục.
Bề Mặt Đo Carbide Mài Bóng Micro
Mặt đo hợp kim carbide ø8 mm với hoàn thiện micro-lap đảm bảo độ phẳng 0,3 μm và độ song song 0,000024', duy trì độ chính xác lâu dài.
Kết Cấu Cơ Khí Bền Vững
Núm xoay và thân thước hoàn thiện satin chrome ø21 mm, trục đo ø8 mm bước ren 0,5 mm kèm khóa trục đo, tổng khối lượng 520 g đảm bảo cầm nắm chắc tay.
Ứng Dụng Trong Kiểm Soát Chất Lượng
Panme 510-131 phù hợp với các bộ phận QC/QA cần đo kiểm đường kính ngoài, chiều dày chi tiết gia công với yêu cầu độ chính xác cao theo hệ inch. Cơ chế đồng hồ so tích hợp cho phép so sánh kích thước thực tế với kích thước danh nghĩa một cách trực quan, đặc biệt hiệu quả trong đo kiểm hàng loạt trên chuyền sản xuất.
Hệ Thống Thang Đo và Lực Đo
Thang đo hệ inch với độ chia 0,0001' trên núm xoay và thân thước hoàn thiện satin chrome giảm phản xạ ánh sáng, hỗ trợ đọc số chính xác. Lực đo trong khoảng 5–10 N đảm bảo tiếp xúc ổn định mà không gây biến dạng chi tiết đo.
Thông Số Nổi Bật
Phạm vi đo 0–1' | Độ chia 0,0001' | Độ lặp lại 0,00002' | Độ chính xác đồng hồ so 1 μm | Hành trình rút đe 2 mm | Nút thao tác tay phải
- Panme cơ khí tích hợp đồng hồ so — không cần pin, không phụ thuộc nguồn điện
- Mặt đo carbide tăng độ bền, phù hợp đo lặp lại nhiều lần trong sản xuất
- Nút rút đe tay phải tiện thao tác cho người dùng thuận tay phải
- Đi kèm hộp đựng và cờ lê chuyên dụng, sẵn sàng sử dụng ngay
- Thương hiệu Mitutoyo — tiêu chuẩn công nghiệp toàn cầu về đo lường chính xác
Tư Vấn & Báo Giá Mitutoyo 510-131
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1' |
| Độ chia | 0,0001' |
| Phạm vi chỉ thị đồng hồ so | ±0,0023' |
| Hành trình rút đe | 2 mm |
| Sai số dẫn trục đo | 0,00015 inch |
| Độ chính xác đồng hồ so | 1 μm |
| Độ lặp lại | 0,00002' |
| Độ phẳng mặt đo | 0,3 μm |
| Độ song song mặt đo | 0,000024' |
| Mặt đo | Carbide, hoàn thiện micro-lap, ø8 mm |
| Trục đo | Có khóa trục, ø8 mm, bước ren 0,5 mm |
| Thang đo | Núm xoay và thân thước satin chrome, ø21 mm |
| Lực đo | 5–10 N |
| Nút thao tác | Tay phải |
| Phụ kiện đi kèm | Hộp đựng, cờ lê |
| Khối lượng | 520 g |
Câu hỏi thường gặp
Panme Mitutoyo 510-131 khác gì so với panme thông thường?
Mitutoyo 510-131 tích hợp thêm đồng hồ so độ chính xác 1 μm ngay trên thân panme, cho phép đọc sai lệch so với kích thước chuẩn một cách trực quan. Đồng thời, đe có cơ chế rút nhanh hành trình 2 mm giúp tăng tốc độ đo trong sản xuất hàng loạt so với panme đo ngoài thông thường.
Sản phẩm 510-131 đo được theo hệ inch hay hệ mét?
Panme 510-131 sử dụng hệ inch với phạm vi đo 0–1' và độ chia 0,0001'. Đây là lựa chọn phù hợp cho các nhà máy sản xuất theo tiêu chuẩn Mỹ hoặc có bản vẽ kỹ thuật hệ inch. Nếu cần hệ mét, vui lòng liên hệ MAZAKO để được tư vấn model tương đương.
Mặt đo carbide trên 510-131 có ưu điểm gì trong sản xuất?
Mặt đo hợp kim carbide với hoàn thiện micro-lap có độ cứng và chống mài mòn vượt trội so với thép thông thường, duy trì độ phẳng 0,3 μm và độ song song 0,000024' sau nhiều chu kỳ đo. Điều này đảm bảo kết quả đo ổn định và kéo dài tuổi thọ thiết bị trong môi trường QC cường độ cao.
Nút thao tác tay phải trên 510-131 có nghĩa là gì?
Nút rút đe được bố trí ở vị trí thuận tiện cho người dùng thuận tay phải, giúp thao tác rút đe và đưa chi tiết vào vùng đo một tay dễ dàng. Đây là thiết kế tối ưu cho hiệu suất đo kiểm liên tục trên chuyền sản xuất.
MAZAKO có cung cấp hiệu chuẩn và bảo hành cho Mitutoyo 510-131 không?
MAZAKO cung cấp thiết bị Mitutoyo chính hãng kèm đầy đủ chứng từ xuất xứ. Chúng tôi có thể tư vấn dịch vụ hiệu chuẩn định kỳ theo yêu cầu của hệ thống quản lý chất lượng ISO. Vui lòng liên hệ trực tiếp để biết thêm chi tiết về chính sách bảo hành và dịch vụ sau bán hàng.
