Panme cơ Mitutoyo

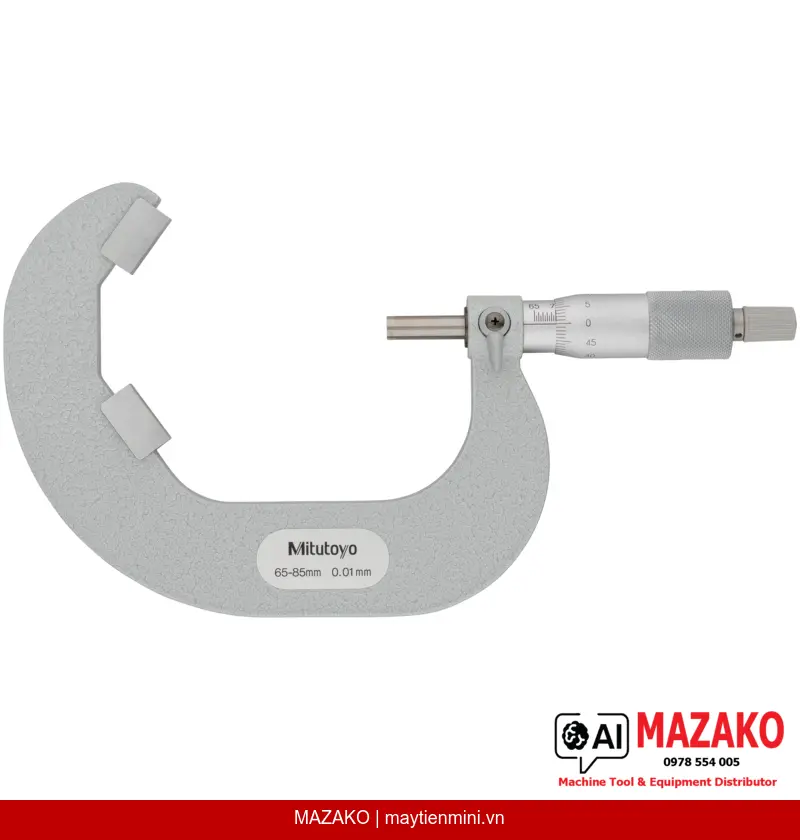

Panme Đo Ngoài 5 Rãnh V-Anvil Mitutoyo 114-124 (65–85 mm)
Panme đo ngoài V-Anvil Mitutoyo 114-124 đo đường kính ngoài dụng cụ cắt 5 rãnh (mũi taro, dao phay) phạm vi 65–85 mm, độ chia 0,01 mm, sai số ±7 µm.
Mô tả sản phẩm
Panme đo ngoài V-Anvil Mitutoyo 114-124 được thiết kế chuyên dụng để đo đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 rãnh như mũi taro, mũi doa và dao phay ngón. Phạm vi đo 65–85 mm với độ chia 0,01 mm, đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong môi trường sản xuất công nghiệp.
Đe V-Anvil chuyên dụng
Góc lăng kính 60°/108° giúp định vị chính xác trên dụng cụ cắt 3 và 5 rãnh, đảm bảo tiếp xúc đo ổn định và nhất quán.
Phạm vi đo 65–85 mm
Phù hợp đo các dụng cụ cắt cỡ lớn với độ chia 0,01 mm, sai số cho phép tối đa ±7 µm theo tiêu chuẩn.
Kết cấu trục đo vững chắc
Đầu đo ø6,35 mm với bước ren 0,75 mm, tích hợp khóa trục đo, bề mặt vạch chia hoàn thiện satin chrome, núm xoay ø18 mm.
Bộ đầy đủ, sẵn sàng sử dụng
Đi kèm hộp đựng, cờ lê và chuẩn cài đặt 167-332 ø70 mm, giảm thời gian chuẩn bị và hiệu chuẩn trước khi đo.
Ứng dụng trong kiểm tra dụng cụ cắt
Panme 114-124 được sử dụng phổ biến trong bộ phận QC/QA tại các nhà máy cơ khí chính xác, xưởng mài dụng cụ và bộ phận kiểm tra dụng cụ cắt. Khả năng đo đường kính ngoài chính xác của mũi taro, mũi doa, dao phay ngón 3 rãnh và 5 rãnh giúp kiểm soát kích thước dụng cụ trước và sau mài lại.
Thiết kế đe không rãnh (Without groove)
Phiên bản 114-124 trang bị đe không có rãnh giữa, tối ưu cho việc đo đường kính ngoài tổng thể của dụng cụ cắt. Đối với yêu cầu đo đường kính đỉnh ren mũi taro bằng phương pháp dây đơn, Mitutoyo cung cấp phiên bản đe có rãnh giữa tương ứng.
Thông số nổi bật Mitutoyo 114-124
Phạm vi đo 65–85 mm — Độ chia 0,01 mm — Sai số MPE ±7 µm — Lực đo 5–10 N — Góc lăng kính 60°/108° — Khối lượng 760 g.
- Đo đường kính ngoài dụng cụ cắt 3 và 5 rãnh chính xác cao
- Đe V-Anvil góc kép 60°/108° định vị ổn định trên mọi dạng rãnh
- Khóa trục đo tiện lợi, tránh sai lệch khi đọc giá trị
- Bề mặt satin chrome chống chói, dễ đọc vạch chia trong môi trường nhà xưởng
- Kèm chuẩn cài đặt, đảm bảo hiệu chuẩn nhanh trước mỗi ca đo
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư vấn & Báo giá Panme V-Anvil Mitutoyo 114-124
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 65–85 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±7 µm |
| Đe (Anvil) | Không có rãnh (Without groove) |
| Mặt đo | Góc lăng kính 60°/108° |
| Đầu đo / trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,75 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn cài đặt | 167-332 ø70 mm |
| Bao gồm trong bộ | Hộp đựng, cờ lê, chuẩn cài đặt |
| Khối lượng | 760 g |
Câu hỏi thường gặp
Panme V-Anvil Mitutoyo 114-124 dùng để đo loại dụng cụ cắt nào?
Panme 114-124 được thiết kế để đo đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 rãnh, bao gồm mũi taro, mũi doa và dao phay ngón. Đe V-Anvil với góc lăng kính 60°/108° giúp định vị chính xác trên các dụng cụ này.
Sự khác biệt giữa đe có rãnh và đe không rãnh trên panme V-Anvil là gì?
Phiên bản 114-124 trang bị đe không rãnh, phù hợp để đo đường kính ngoài tổng thể của dụng cụ cắt. Phiên bản đe có rãnh giữa được dùng để đo đường kính đỉnh ren của mũi taro theo phương pháp dây đơn, yêu cầu độ chính xác cao hơn về vị trí đặt dây đo.
Cần hiệu chuẩn panme 114-124 như thế nào trước khi sử dụng?
Panme 114-124 đi kèm chuẩn cài đặt Mitutoyo 167-332 ø70 mm trong bộ sản phẩm. Người dùng sử dụng cờ lê đi kèm để điều chỉnh điểm 0 theo chuẩn này trước mỗi ca đo, đảm bảo độ chính xác trong giới hạn sai số ±7 µm.
Panme 114-124 có phù hợp sử dụng tại bộ phận QC nhà máy sản xuất không?
Có. Với kết cấu cơ khí bền vững, bề mặt satin chrome chống chói và khóa trục đo tích hợp, panme 114-124 phù hợp cho môi trường kiểm tra sản xuất hàng ngày. Thương hiệu Mitutoyo đảm bảo độ tin cậy và khả năng truy xuất chuẩn đo lường quốc tế.
Lực đo 5–10 N ảnh hưởng như thế nào đến kết quả đo?
Lực đo được kiểm soát trong dải 5–10 N giúp đảm bảo tiếp xúc đầy đủ giữa đe và bề mặt dụng cụ cắt mà không gây biến dạng. Việc duy trì lực đo ổn định trong dải này là yếu tố quan trọng để đạt độ lặp lại cao khi đo nhiều lần trên cùng một dụng cụ.
