Panme cơ Mitutoyo

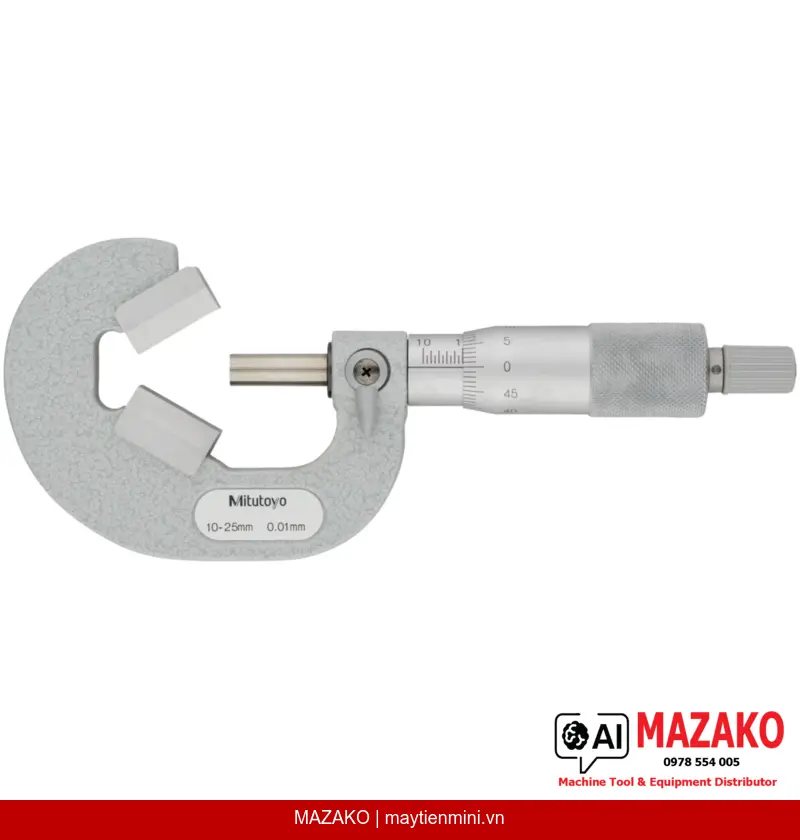

Panme Đo Ngoài 3 Rãnh V-Anvil Mitutoyo 114-162 (10-25 mm)
Panme đo ngoài 3 rãnh V-Anvil Mitutoyo 114-162, phạm vi đo 10-25 mm, độ chia 0,01 mm, đo đường kính ngoài dụng cụ cắt 3 hoặc 5 rãnh như mũi ta-rô, dao phay ngón, mũi doa.
Mô tả sản phẩm
Panme đo ngoài 3 rãnh V-Anvil Mitutoyo 114-162 là thiết bị đo chuyên dụng dành cho kỹ thuật viên QC/QA và bộ phận kỹ thuật cần đo chính xác đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 rãnh như mũi ta-rô, mũi doa và dao phay ngón. Phạm vi đo 10-25 mm, độ chia 0,01 mm, sai số cho phép MPE ±4 µm.
Đo dụng cụ cắt đa rãnh
Góc lăng kính đe 60°/108° cho phép đo chính xác đường kính ngoài của dụng cụ cắt 3 rãnh và 5 rãnh trong cùng một thiết bị.
Độ chính xác cao
Sai số cho phép MPE ±4 µm, độ chia 0,01 mm đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong môi trường sản xuất công nghiệp.
Kết cấu cơ khí bền vững
Núm xoay và thân thước hoàn thiện chrome mờ, đầu đo có khóa trục, bước ren trục đo 0,75 mm đảm bảo vận hành ổn định và lâu bền.
Bộ phụ kiện đầy đủ

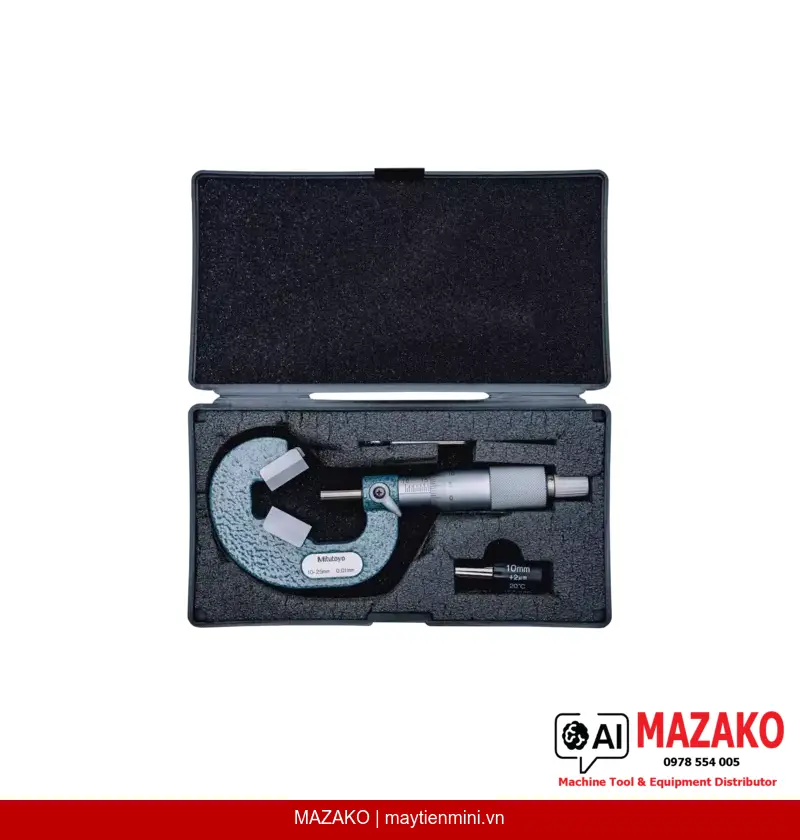

Đi kèm hộp đựng, cờ-lê điều chỉnh và chuẩn cài đặt ø10 mm (167-328), sẵn sàng sử dụng ngay khi xuất xưởng.
Ứng dụng trong kiểm tra dụng cụ cắt
Panme 114-162 được thiết kế chuyên biệt để đo đường kính ngoài của các dụng cụ cắt có 3 rãnh hoặc 5 rãnh bao gồm mũi ta-rô, mũi doa và dao phay ngón. Thiết kế đe V-Anvil đảm bảo tiếp xúc chính xác với biên dạng dụng cụ cắt, loại bỏ sai số do tiếp xúc không đồng đều.
Tiêu chuẩn hiệu chuẩn và truy xuất nguồn gốc
Bộ chuẩn cài đặt đi kèm (167-328, ø10 mm) cho phép kỹ thuật viên thực hiện hiệu chuẩn nhanh tại chỗ, duy trì tính truy xuất đo lường theo tiêu chuẩn ISO và JIS. Điều này đặc biệt quan trọng trong các nhà máy yêu cầu kiểm soát chất lượng nghiêm ngặt.
Lực đo kiểm soát: 5 - 10 N
Dải lực đo 5-10 N được kiểm soát chặt chẽ giúp tránh biến dạng bề mặt dụng cụ cắt trong quá trình đo, đảm bảo kết quả lặp lại ổn định theo ca làm việc.
- Phạm vi đo 10-25 mm phù hợp đa dạng kích cỡ mũi ta-rô và dao phay ngón thông dụng
- Góc lăng kính đe 60°/108° tương thích dụng cụ cắt 3 rãnh và 5 rãnh
- Đầu đo ø6,35 mm với khóa trục, bước ren 0,75 mm
- Thang đo núm xoay và thân thước chrome mờ ø18 mm, dễ đọc
- Khối lượng 280 g, cầm tay thoải mái trong môi trường sản xuất
- Xuất xứ Mitutoyo Nhật Bản, tiêu chuẩn JIS B 7502
Tư vấn & Báo giá Panme Mitutoyo 114-162
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 10-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±4 µm |
| Loại đe | Không rãnh (Without groove) |
| Góc mặt đo (lăng kính) | 60° / 108° |
| Đầu đo / trục đo | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Thang đo | Núm xoay và thân thước chrome mờ, ø18 mm |
| Lực đo | 5 - 10 N |
| Chuẩn cài đặt | 167-328, ø10 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ-lê, chuẩn cài đặt |
| Khối lượng | 280 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-162 đo được loại dụng cụ cắt nào?
Panme 114-162 đo đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 rãnh bao gồm mũi ta-rô, mũi doa và dao phay ngón. Thiết kế đe V-Anvil với góc lăng kính 60°/108° đảm bảo tiếp xúc đồng đều với biên dạng dụng cụ cắt đa rãnh.
Sai số cho phép MPE ±4 µm có đáp ứng tiêu chuẩn kiểm tra dụng cụ cắt công nghiệp không?
Có. MPE ±4 µm đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong hầu hết nhà máy cơ khí và gia công kim loại theo tiêu chuẩn JIS và ISO. Đối với ứng dụng đòi hỏi độ chính xác cao hơn, cần tham khảo thêm điều kiện môi trường đo.
Chuẩn cài đặt đi kèm 167-328 được sử dụng như thế nào?
Chuẩn cài đặt 167-328 ø10 mm dùng để hiệu chuẩn và kiểm tra điểm không của panme trước khi đo. Kỹ thuật viên đặt chuẩn vào giữa đe và đầu đo, điều chỉnh đến giá trị chuẩn để đảm bảo kết quả đo chính xác và có thể truy xuất nguồn gốc đo lường.
Sự khác biệt giữa phiên bản đe có rãnh và không rãnh là gì?
Phiên bản đe có rãnh (centreline groove) dùng để đo đường kính trung bình ren mũi ta-rô bằng phương pháp dây đơn. Phiên bản 114-162 dùng đe không rãnh, phù hợp đo đường kính ngoài dụng cụ cắt 3 và 5 rãnh thông thường. Hai phiên bản phục vụ hai mục đích kiểm tra khác nhau.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 114-162 không?
MAZAKO cung cấp thiết bị Mitutoyo chính hãng kèm chứng chỉ xuất xưởng. Dịch vụ hiệu chuẩn định kỳ và hỗ trợ kỹ thuật sau bán hàng có sẵn cho khách hàng doanh nghiệp. Liên hệ bộ phận kỹ thuật MAZAKO để được tư vấn gói dịch vụ phù hợp với quy trình QC của nhà máy.
