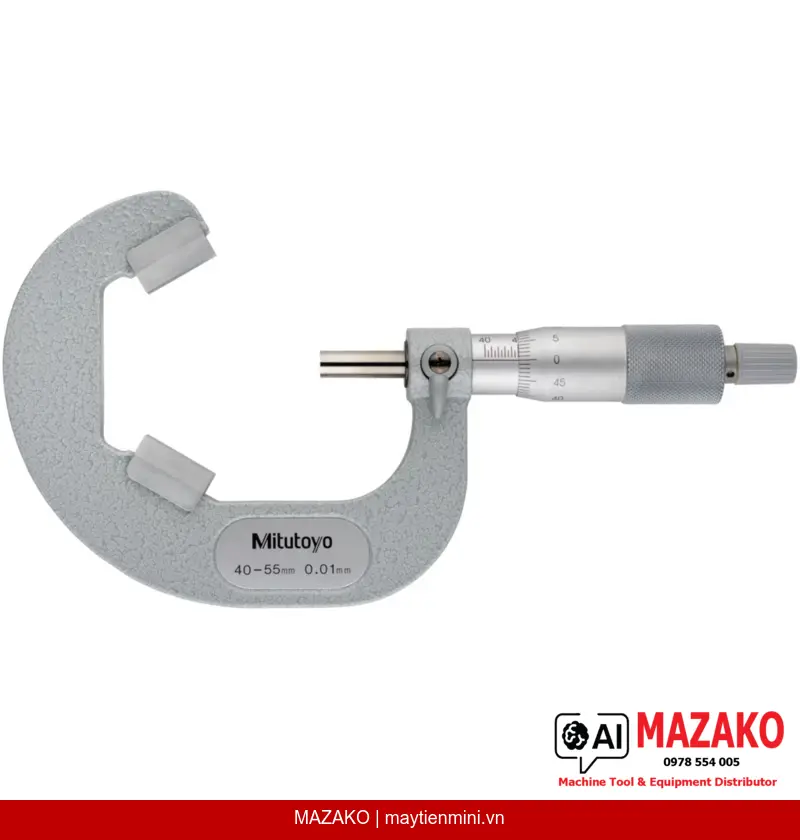

Panme Đo Ngoài 3 Rãnh V-Anvil Mitutoyo 114-104 (40–55 mm)
Panme đo ngoài 3 rãnh V-Anvil Mitutoyo 114-104, phạm vi đo 40–55 mm, độ chia 0,01 mm, đo đường kính ngoài dụng cụ cắt 3 hoặc 5 rãnh như ta-rô, dao doa, dao phay ngón.
Mô tả sản phẩm
Panme đo ngoài 3 rãnh V-Anvil Mitutoyo 114-104 là thiết bị đo chuyên dụng dành cho bộ phận QC/QA và kỹ thuật trong các nhà máy gia công cơ khí. Với phạm vi đo 40–55 mm và độ chia 0,01 mm, thiết bị đáp ứng yêu cầu kiểm tra kích thước đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 rãnh một cách chính xác và ổn định.
Đo dụng cụ cắt nhiều rãnh
Thiết kế đe chữ V (V-Anvil) với góc lăng kính 60°/108° cho phép đo chính xác đường kính ngoài của ta-rô, dao doa và dao phay ngón có 3 hoặc 5 rãnh.
Độ chính xác cao
Sai số cho phép lớn nhất MPE ±6 µm đảm bảo kết quả đo đáng tin cậy trong môi trường kiểm tra chất lượng công nghiệp.
Đầu đo và đe bền bỉ
Trục đo ø6,35 mm với bước ren 0,75 mm, tích hợp khóa trục đo, đe không rãnh. Thimble và ống tay cầm hoàn thiện satin chrome ø18 mm giúp dễ đọc và thao tác.
Bộ kiểm định đi kèm

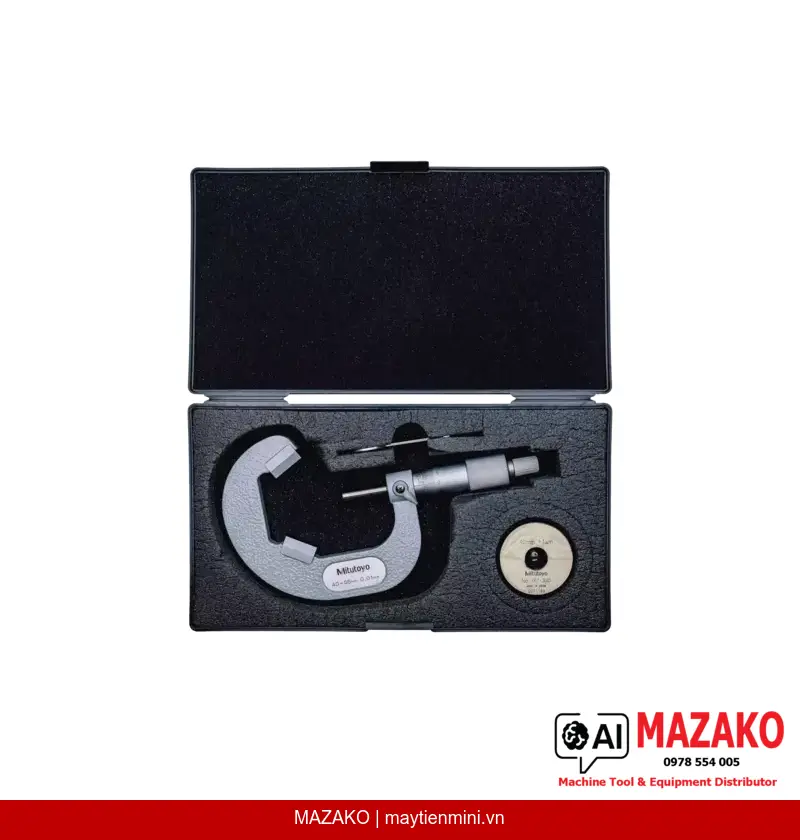

Kèm theo chuẩn hiệu chỉnh 167-330 ø40 mm, cờ lê và hộp đựng — sẵn sàng sử dụng ngay khi xuất xưởng, tiết kiệm thời gian thiết lập.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Panme V-Anvil Mitutoyo 114-104 được sử dụng rộng rãi tại các bộ phận QC trong nhà máy gia công cơ khí chính xác, sản xuất dụng cụ cắt và bảo trì thiết bị. Thiết bị phù hợp để kiểm tra kích thước đường kính ngoài của ta-rô, dao doa, dao phay ngón 3 rãnh và 5 rãnh theo tiêu chuẩn sản xuất.
Thiết kế đo lường chuyên biệt
Đe chữ V không rãnh với góc lăng kính 60°/108° ôm sát dụng cụ cắt nhiều rãnh, đảm bảo tiếp xúc ổn định và loại trừ sai số do hình dạng không đối xứng. Lực đo trong khoảng 5–10 N đảm bảo áp lực đo nhất quán, góp phần nâng cao độ lặp lại trong quá trình kiểm tra hàng loạt.
Tại sao chọn Mitutoyo 114-104?
Mitutoyo là thương hiệu đo lường hàng đầu thế giới với tiêu chuẩn sản xuất nghiêm ngặt. Model 114-104 được thiết kế chuyên biệt cho đo dụng cụ cắt nhiều rãnh, đi kèm chuẩn hiệu chỉnh — giảm thiểu chi phí bổ sung khi đưa vào sử dụng tại dây chuyền kiểm tra.
- Phạm vi đo 40–55 mm, độ chia 0,01 mm
- Đo đường kính ngoài dụng cụ cắt 3 và 5 rãnh
- Sai số cho phép MPE ±6 µm
- Đe chữ V góc 60°/108°, không rãnh
- Trục đo ø6,35 mm, bước ren 0,75 mm, có khóa trục
- Lực đo 5–10 N, ổn định và lặp lại cao
- Kèm hộp, cờ lê và chuẩn hiệu chỉnh ø40 mm
Nhận báo giá Panme V-Anvil Mitutoyo 114-104
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 40–55 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất (MPE) | ±6 µm |
| Đe | Không rãnh |
| Mặt đo | Góc lăng kính 60°/108° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Thước đọc | Thimble và ống tay cầm hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chỉnh | 167-330 ø40 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 465 g |
Câu hỏi thường gặp
Panme V-Anvil Mitutoyo 114-104 dùng để đo loại dụng cụ cắt nào?
Thiết bị được thiết kế để đo đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 rãnh, bao gồm ta-rô, dao doa và dao phay ngón. Đe chữ V với góc lăng kính 60°/108° ôm sát biên dạng dụng cụ, đảm bảo tiếp xúc ổn định và kết quả đo chính xác.
Phạm vi đo và độ chính xác của Mitutoyo 114-104 là bao nhiêu?
Panme 114-104 có phạm vi đo từ 40 đến 55 mm với độ chia 0,01 mm. Sai số cho phép lớn nhất (MPE) là ±6 µm, đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Thiết bị có kèm chuẩn hiệu chỉnh không? Cách hiệu chỉnh như thế nào?
Có. Bộ sản phẩm bao gồm chuẩn hiệu chỉnh 167-330 ø40 mm, cờ lê và hộp đựng. Người dùng sử dụng chuẩn hiệu chỉnh đi kèm để thiết lập điểm 0 trước khi đo, đảm bảo kết quả đo chính xác ngay từ lần sử dụng đầu tiên.
Sự khác biệt giữa đe có rãnh và đe không rãnh trên panme V-Anvil là gì?
Đe có rãnh (with groove) được dùng để đo đường kính chân ren của ta-rô theo phương pháp dây đơn, trong khi đe không rãnh (without groove) như trên model 114-104 được dùng để đo đường kính ngoài tổng thể của dụng cụ cắt nhiều rãnh. Lựa chọn loại đe phụ thuộc vào yêu cầu kiểm tra cụ thể của bộ phận kỹ thuật.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 114-104 không?
MAZAKO cung cấp thiết bị Mitutoyo chính hãng kèm chế độ bảo hành theo tiêu chuẩn nhà sản xuất. Để biết thông tin chi tiết về dịch vụ hiệu chuẩn, bảo hành và hỗ trợ kỹ thuật, quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của MAZAKO.
