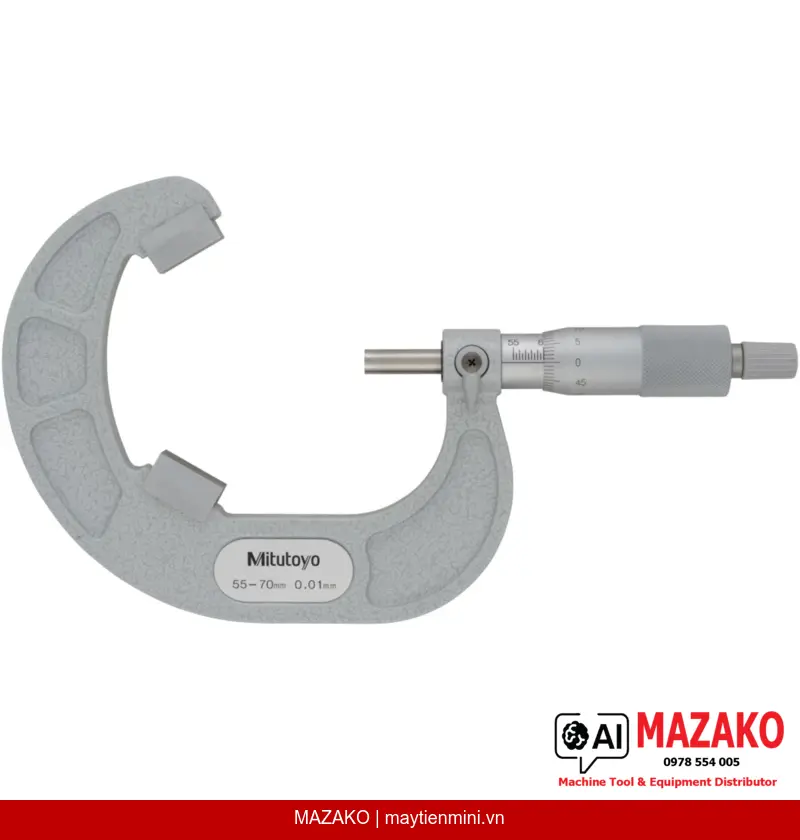

Panme Đo Ngoài 3 Lưỡi V-Anvil Mitutoyo 114-105 (55–70 mm)
Panme đo ngoài 3 lưỡi V-Anvil Mitutoyo 114-105, phạm vi đo 55–70 mm, độ chia 0,01 mm, đo đường kính ngoài dụng cụ cắt 3 và 5 lưỡi như mũi ta-rô, mũi doa, dao phay ngón.
Mô tả sản phẩm
Panme đo ngoài 3 lưỡi V-Anvil Mitutoyo 114-105 là thiết bị đo chuyên dụng được thiết kế để đo chính xác đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 lưỡi như mũi ta-rô, mũi doa và dao phay ngón. Với phạm vi đo 55–70 mm và độ chia 0,01 mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đo dụng cụ cắt chuyên biệt
Đo được đường kính ngoài của mũi ta-rô, mũi doa, dao phay ngón có 3 hoặc 5 lưỡi cắt — ứng dụng mà thước cặp thông thường không thể thực hiện chính xác.
Góc lăng kính đa dụng
Mặt đo dạng lăng kính với góc 60°/108° giúp định tâm chính xác trên các dụng cụ cắt 3 lưỡi (60°) và 5 lưỡi (108°), đảm bảo kết quả đo ổn định và lặp lại.
Kết cấu cơ khí bền vững
Núm xoay và thân thước hoàn thiện satin chrome mờ, trục đo ø6,35 mm với bước ren 0,75 mm và khóa trục đo, đảm bảo vận hành chắc chắn trong điều kiện xưởng sản xuất.
Bộ phụ kiện đầy đủ

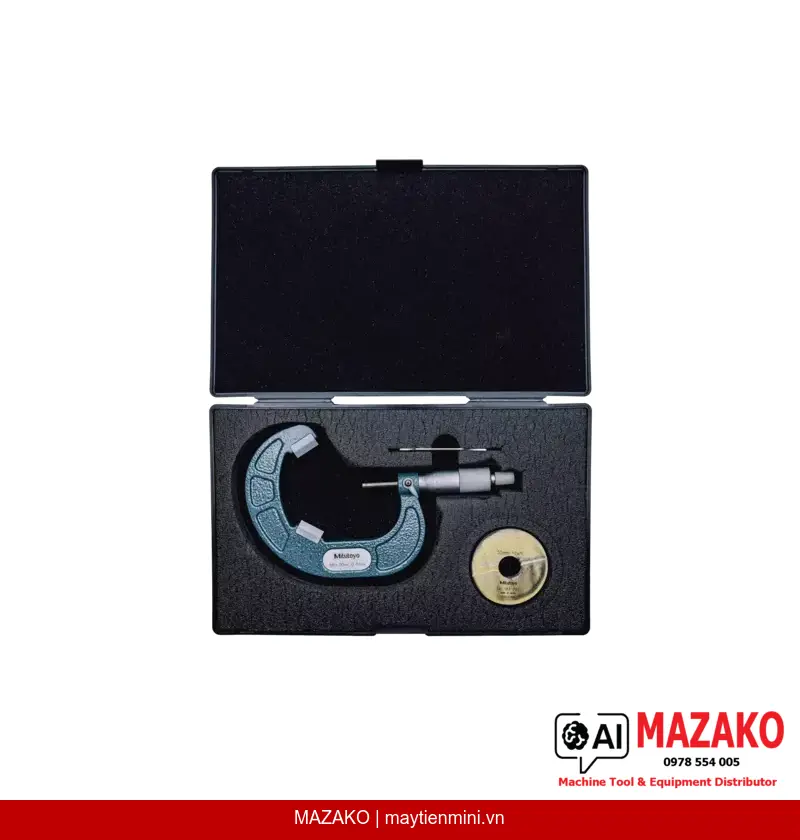

Đi kèm chuẩn hiệu chỉnh 167-331 ø55 mm, cờ lê và hộp đựng, giúp người dùng sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng.
Ứng dụng trong kiểm tra dụng cụ cắt
Trong sản xuất cơ khí chính xác, việc kiểm tra kích thước đường kính ngoài của mũi ta-rô và mũi doa ảnh hưởng trực tiếp đến chất lượng lỗ ren và bề mặt gia công. Panme V-Anvil Mitutoyo 114-105 giải quyết bài toán này bằng cơ cấu đe lăng kính định tâm, loại bỏ sai số đo do vị trí tiếp xúc không đúng tâm trên dụng cụ nhiều lưỡi.
Độ chính xác và tin cậy đo lường
Sai số cho phép tối đa (MPE) ±6 µm cùng lực đo được kiểm soát trong khoảng 5–10 N đảm bảo kết quả đo nhất quán giữa các lần đo và giữa các người đo khác nhau. Đây là tiêu chí thiết yếu trong hệ thống kiểm soát chất lượng ISO.
Điểm vượt trội so với phương pháp đo thông thường
Cơ cấu đe V-Anvil định tâm tự động trên prôfin lưỡi cắt, khắc phục hoàn toàn nhược điểm của thước cặp thông thường khi đo dụng cụ cắt nhiều lưỡi — nơi mà mỏ thước chỉ tiếp xúc tại điểm đỉnh lưỡi thay vì đường kính thực.
- Phạm vi đo 55–70 mm, phù hợp dụng cụ cắt cỡ lớn
- Độ chia 0,01 mm, đọc số trực tiếp trên thang cơ khí
- Góc lăng kính 60°/108° đo được dụng cụ 3 lưỡi và 5 lưỡi
- Đe không có rãnh — đo đường kính ngoài tiêu chuẩn
- Sai số MPE ±6 µm, đáp ứng tiêu chuẩn kiểm tra dụng cụ cắt
- Thương hiệu Mitutoyo — tiêu chuẩn toàn cầu trong đo lường công nghiệp
Tư vấn và báo giá Panme V-Anvil Mitutoyo 114-105
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 55–70 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Đe | Không có rãnh |
| Mặt đo | Góc lăng kính 60°/108° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Thang đo | Núm xoay và thân thước hoàn thiện satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chỉnh | 167-331 ø55 mm |
| Bộ phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 675 g |
Câu hỏi thường gặp
Panme V-Anvil Mitutoyo 114-105 dùng để đo loại dụng cụ nào?
Sản phẩm này chuyên dùng để đo đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 lưỡi như mũi ta-rô, mũi doa và dao phay ngón. Cơ cấu đe lăng kính góc 60° phù hợp dụng cụ 3 lưỡi, góc 108° phù hợp dụng cụ 5 lưỡi.
Tại sao phải dùng Panme V-Anvil thay vì thước cặp thông thường để đo mũi ta-rô?
Thước cặp thông thường chỉ tiếp xúc tại đỉnh lưỡi cắt, không phản ánh đúng đường kính thực của dụng cụ. Panme V-Anvil với cơ cấu đe lăng kính định tâm tự động giúp đo chính xác đường kính ngoài thực tế, đảm bảo kết quả tin cậy cho kiểm tra chất lượng.
Sai số MPE ±6 µm của Mitutoyo 114-105 có đáp ứng yêu cầu kiểm tra dụng cụ cắt công nghiệp không?
Với sai số tối đa ±6 µm, thiết bị đáp ứng yêu cầu kiểm tra dụng cụ cắt trong phần lớn môi trường sản xuất cơ khí chính xác theo tiêu chuẩn ISO. Đây là mức độ chính xác phù hợp cho bộ phận QC/QA kiểm tra định kỳ dụng cụ trước và sau gia công.
Cần hiệu chỉnh panme 114-105 như thế nào trước khi sử dụng?
Sản phẩm đi kèm chuẩn hiệu chỉnh 167-331 ø55 mm và cờ lê. Người dùng thực hiện hiệu chỉnh điểm không bằng cách đặt chuẩn vào vị trí đo, điều chỉnh đến giá trị tham chiếu và khóa lại. Quy trình chi tiết được hướng dẫn trong tài liệu đi kèm của Mitutoyo.
MAZAKO có hỗ trợ hiệu chuẩn và bảo hành Panme Mitutoyo 114-105 tại Việt Nam không?
MAZAKO là nhà phân phối thiết bị đo lường công nghiệp tại Việt Nam, cung cấp sản phẩm Mitutoyo chính hãng kèm hỗ trợ kỹ thuật. Quý khách có thể liên hệ trực tiếp để được tư vấn về dịch vụ hiệu chuẩn, bảo hành và báo giá phù hợp với nhu cầu nhà máy.
