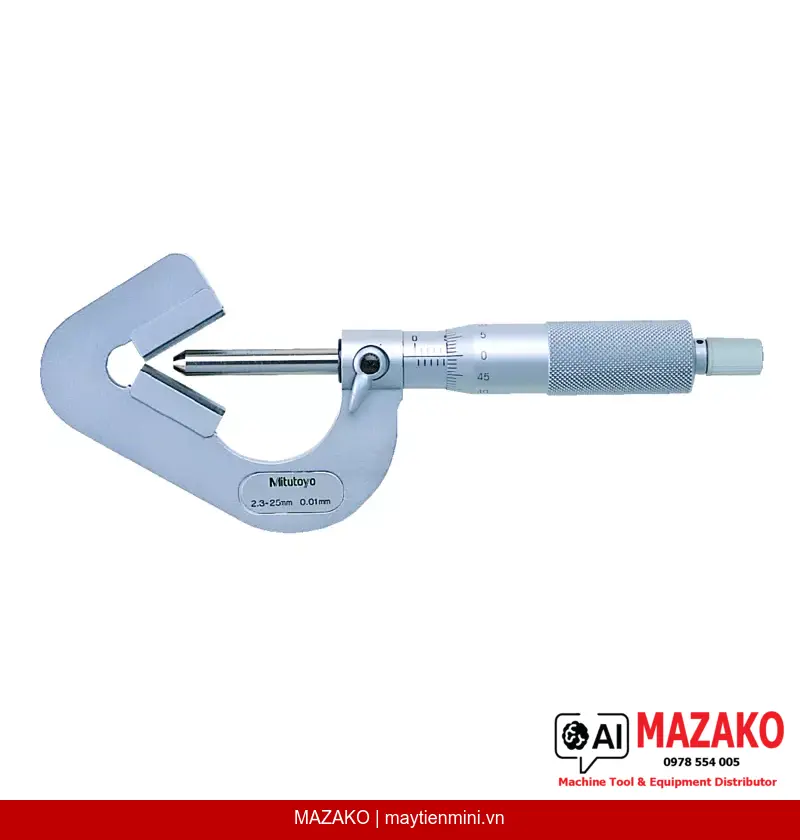

Panme Đo Ngoài 3 Cạnh V-Anvil Mitutoyo 114-204
Panme đo ngoài 3 cạnh V-Anvil Mitutoyo 114-204 chuyên đo đường kính ngoài dụng cụ cắt 3 và 5 lưỡi như ta-rô, dao doa, dao phay ngón. Độ chia 0,01 mm, sai số ±4 µm.
Mô tả sản phẩm
Panme đo ngoài 3 cạnh V-Anvil Mitutoyo 114-204 là thiết bị đo chuyên dụng được thiết kế để xác định đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 lưỡi như ta-rô, dao doa, dao phay ngón — những chi tiết mà thước cặp hoặc panme đo ngoài thông thường không thể đo chính xác do hình dạng tiết diện đặc thù.
Đe V-Anvil góc 60°/108°
Mặt đo dạng lăng trụ với góc 60°/108° ôm đúng biên dạng dụng cụ cắt 3 và 5 lưỡi, đảm bảo tiếp xúc đo ổn định và kết quả lặp lại tin cậy.
Độ chính xác cao
Sai số cho phép tối đa ±4 µm, độ chia 0,01 mm — đáp ứng yêu cầu kiểm tra dụng cụ cắt trong sản xuất cơ khí chính xác.
Cơ cấu đầu đo chuyên nghiệp
Trục đo ø6,35 mm, bước ren 0,75 mm, có khóa trục đo. Núm xoay và thân thước hoàn thiện bề mặt chrome mờ ø18 mm, chống lóa khi đọc số.
Bộ chuẩn đi kèm
Đi kèm chuẩn chỉnh 167-327 ø5 mm, cờ lê và hộp đựng — sẵn sàng sử dụng ngay sau khi nhận hàng, không cần chuẩn bị thêm phụ kiện.
Ứng dụng trong kiểm tra dụng cụ cắt
Panme 114-204 được sử dụng phổ biến trong bộ phận QC/QA và bộ phận mài dụng cụ tại các nhà máy cơ khí, khuôn mẫu, chế tạo máy. Thiết bị đo chính xác đường kính ngoài của ta-rô, dao doa, dao phay ngón có 3 lưỡi hoặc 5 lưỡi — đây là thông số quan trọng để đánh giá mức độ mài mòn và quyết định tái mài hoặc thay mới dụng cụ.
Đặc điểm kết cấu cơ khí
Lực đo trong khoảng 5–10 N giúp tránh biến dạng bề mặt dụng cụ mỏng. Cơ cấu cơ khí (Analog) với núm xoay và thân thước chrome mờ giảm phản chiếu ánh sáng, hỗ trợ đọc số chính xác ngay cả trong điều kiện chiếu sáng thay đổi tại xưởng sản xuất.
Lưu ý lựa chọn đúng model
Model 114-204 trang bị đe không có rãnh (Without groove). Nếu yêu cầu đo đường kính vòng chia ta-rô theo phương pháp dây đơn, cần chọn model có đe rãnh (V-anvil with centreline groove) trong dòng sản phẩm Mitutoyo tương ứng. Liên hệ MAZAKO để được tư vấn model phù hợp.
- Đo đường kính ngoài dụng cụ cắt 3 lưỡi và 5 lưỡi
- Mặt đo lăng trụ góc 60°/108° — tiếp xúc ổn định
- Độ chia 0,01 mm, sai số ±4 µm
- Trục đo ø6,35 mm, bước ren 0,75 mm, có khóa trục
- Núm xoay và thân thước chrome mờ ø18 mm
- Lực đo 5–10 N, khối lượng 290 g
- Đi kèm hộp, cờ lê, chuẩn chỉnh 167-327 ø5 mm
Báo giá Panme V-Anvil Mitutoyo 114-204
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Đe (Anvil) | Không có rãnh (Without groove) |
| Mặt đo | Lăng trụ góc 60°/108° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Núm xoay và thân thước | Chrome mờ, ø18 mm |
| Lực đo | 5 - 10 N |
| Chuẩn chỉnh | 167-327 ø5 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn chỉnh |
| Khối lượng | 290 g |
Câu hỏi thường gặp
Panme V-Anvil 114-204 dùng để đo loại dụng cụ nào?
Panme Mitutoyo 114-204 được thiết kế để đo đường kính ngoài của các dụng cụ cắt có 3 hoặc 5 lưỡi như ta-rô, dao doa và dao phay ngón. Mặt đo dạng lăng trụ góc 60°/108° ôm đúng biên dạng các dụng cụ này, cho kết quả đo chính xác và ổn định hơn so với panme đo ngoài thông thường.
Sự khác biệt giữa model có rãnh và không có rãnh ở đe là gì?
Model 114-204 trang bị đe không có rãnh (Without groove), phù hợp để đo đường kính ngoài tổng thể của dụng cụ cắt. Model có đe rãnh (centreline groove) được dùng để đo đường kính vòng chia của ta-rô theo phương pháp dây đơn — ứng dụng chuyên sâu hơn trong kiểm tra ren. Liên hệ MAZAKO để xác định model phù hợp với yêu cầu của bạn.
Độ chính xác của Panme Mitutoyo 114-204 có phù hợp với kiểm tra dụng cụ cắt chính xác không?
Với sai số cho phép tối đa ±4 µm và độ chia 0,01 mm, Panme 114-204 đáp ứng tốt yêu cầu kiểm tra mài mòn và đánh giá chất lượng dụng cụ cắt trong môi trường sản xuất cơ khí chính xác. Đây là mức độ chính xác tiêu chuẩn của Mitutoyo cho dòng panme chuyên dụng đo dụng cụ cắt.
Panme 114-204 đi kèm những phụ kiện gì?
Thiết bị được cung cấp đầy đủ bao gồm: hộp đựng bảo vệ, cờ lê điều chỉnh và chuẩn chỉnh 167-327 ø5 mm. Bộ phụ kiện đầy đủ giúp người dùng có thể hiệu chuẩn và sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện riêng lẻ.
Làm thế nào để đặt hàng và nhận hỗ trợ kỹ thuật cho Panme Mitutoyo 114-204 tại MAZAKO?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam. Khách hàng có thể liên hệ trực tiếp qua website maytienmini.vn để được tư vấn kỹ thuật, xác nhận thông số phù hợp và nhận báo giá chính thức. Đội ngũ kỹ thuật của MAZAKO hỗ trợ tư vấn lựa chọn model phù hợp cho từng ứng dụng cụ thể.
