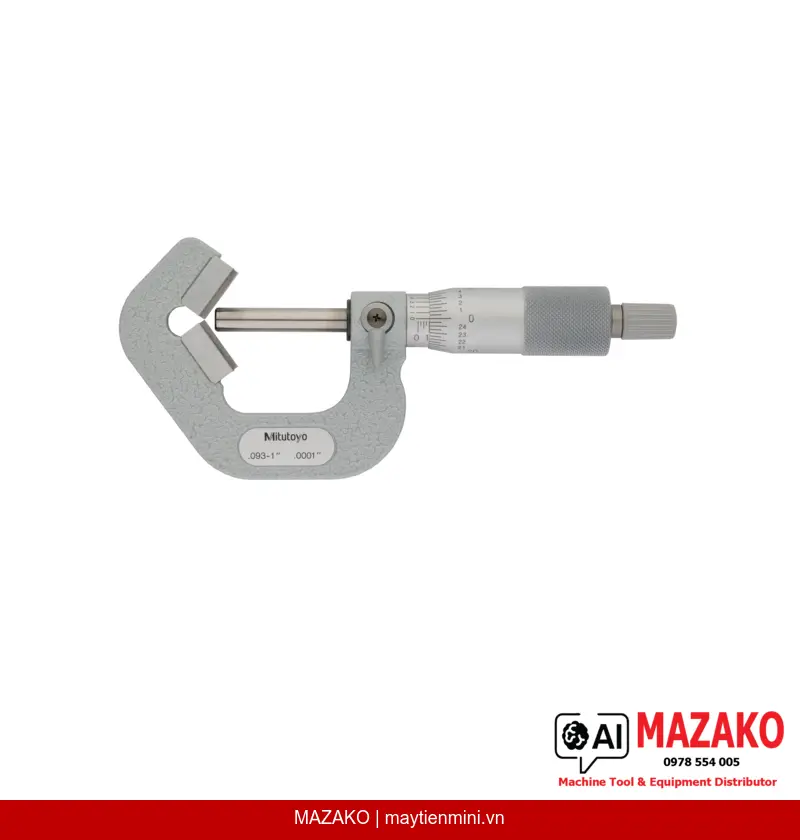

Panme Đo Mũi Dao 5 Lưỡi V-Anvil Mitutoyo 114-135
Panme cơ khí Mitutoyo 114-135 với đe chữ V đo dụng cụ cắt 5 lưỡi như ta-rô và doa. Phạm vi đo 0,9–1", độ chia 0,0001", góc lăng kính 60°/108°, có chốt khóa trục đo.
Mô tả sản phẩm
Panme đo mũi dao 5 lưỡi V-Anvil Mitutoyo 114-135 là thiết bị đo cơ khí chuyên dụng, được thiết kế riêng để đo đường kính ngoài của các dụng cụ cắt 5 lưỡi như ta-rô và mũi doa. Đe có hình chữ V với góc lăng kính 60°/108° tiếp xúc chính xác với biên dạng lưỡi cắt, đảm bảo kết quả đo tin cậy trong môi trường kiểm soát chất lượng công nghiệp.
Đe chữ V chuyên dụng
Đe hình chữ V với góc lăng kính 60°/108° ôm sát biên dạng 5 lưỡi của dụng cụ cắt, cho phép đo đường kính vòng tròn ngoại tiếp chính xác mà đe phẳng thông thường không thực hiện được.
Cơ cấu ratchet stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao giữa các lần đo và giữa nhiều người đo khác nhau.
Thang vernier độ phân giải cao
Thang vernier trên thân thước (sleeve) kết hợp núm xoay (thimble) hoàn thiện satin chrome cung cấp độ chia 0,0001', đáp ứng yêu cầu kiểm tra dụng cụ cắt độ chính xác cao.
Chốt khóa trục đo
Trục đo ø6,35 mm được trang bị chốt khóa giúp cố định giá trị đo khi chuyển sang đọc kết quả, giảm sai số đọc trong điều kiện sản xuất.
Ứng dụng trong kiểm tra dụng cụ cắt 5 lưỡi
Panme 114-135 được sử dụng phổ biến tại các bộ phận QC/QA và mài dụng cụ trong nhà máy cơ khí, gia công chính xác. Thiết bị cho phép kiểm tra đường kính dụng cụ cắt 5 lưỡi như ta-rô, mũi doa trước và sau mài lại, đảm bảo dụng cụ đạt kích thước yêu cầu trước khi đưa vào sử dụng.
Tiêu chuẩn giao hàng
Bộ sản phẩm Mitutoyo 114-135 được giao kèm hộp đựng, cờ lê chuyên dụng và chuẩn hiệu chuẩn (setting standard 167-337, ø0,2'), đảm bảo thiết bị sẵn sàng đưa vào sử dụng và hiệu chuẩn ngay khi nhận hàng.
Độ chính xác kiểm chứng bởi Mitutoyo
Sai số cho phép tối đa (MPE) ±0,0002' theo tiêu chuẩn Mitutoyo, phù hợp với yêu cầu kiểm tra dụng cụ cắt trong sản xuất cơ khí chính xác và ngành khuôn mẫu.
- Đo chính xác dụng cụ cắt 5 lưỡi: ta-rô, mũi doa, dao phay 5 lưỡi
- Độ chia 0,0001' với thang vernier trên sleeve
- Đe chữ V không rãnh, góc lăng kính 60°/108°
- Cơ cấu ratchet stop đảm bảo độ lặp lại đo lường
- Trục đo có chốt khóa, bước ren 0,75 mm
- Thimble và sleeve hoàn thiện satin chrome chống lóa
- Giao hàng kèm chuẩn hiệu chuẩn, cờ lê và hộp bảo quản
Tư vấn & Báo giá Panme Mitutoyo 114-135
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0,9–1' |
| Độ chia (Graduation) | 0,0001' |
| Sai số cho phép tối đa (MPE) | ±0,0002' |
| Đe (Anvil) | Không rãnh (Without groove) |
| Mặt đo | Góc lăng kính 60°/108° |
| Trục đo (Spindle) | Có chốt khóa, ø6,35 mm, bước ren 0,75 mm |
| Thang chia (Scale) | Thimble và sleeve satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chuẩn (Setting standard) | 167-337, ø0,2' |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chuẩn |
| Khối lượng | 220 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-135 dùng để đo loại dụng cụ cắt nào?
Panme 114-135 được thiết kế chuyên biệt để đo đường kính ngoài của các dụng cụ cắt có 5 lưỡi như ta-rô, mũi doa và dao phay 5 lưỡi. Đe hình chữ V với góc lăng kính 60°/108° tiếp xúc đồng thời với hai lưỡi cắt, cho phép xác định đường kính vòng tròn ngoại tiếp chính xác.
Độ chính xác của Mitutoyo 114-135 có đáp ứng yêu cầu kiểm tra dụng cụ cắt chính xác không?
Thiết bị có sai số cho phép tối đa (MPE) ±0,0002' và độ chia 0,0001' nhờ thang vernier trên sleeve. Mức độ chính xác này phù hợp với yêu cầu kiểm tra dụng cụ cắt trong gia công cơ khí chính xác và ngành khuôn mẫu.
Cơ cấu ratchet stop có vai trò gì trong việc đảm bảo độ lặp lại đo lường?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10 N, ngăn người dùng vô tình siết quá lực. Điều này đảm bảo mỗi lần đo đều áp dụng cùng một lực tiếp xúc, nâng cao độ lặp lại giữa các lần đo và giữa các nhân viên đo khác nhau.
Mitutoyo 114-135 được giao kèm những phụ kiện gì?
Bộ sản phẩm bao gồm hộp đựng bảo quản, cờ lê chuyên dụng để điều chỉnh và chuẩn hiệu chuẩn (setting standard 167-337, ø0,2'). Các phụ kiện này đảm bảo thiết bị có thể được hiệu chuẩn và sử dụng ngay sau khi nhận hàng.
Sự khác biệt giữa panme V-Anvil 5 lưỡi và panme đo ngoài thông thường là gì?
Panme đo ngoài thông thường có đe phẳng, chỉ phù hợp đo chi tiết có bề mặt song song. Panme V-Anvil 114-135 có đe hình chữ V ôm vào biên dạng lưỡi cắt, cho phép đo chính xác đường kính dụng cụ cắt 5 lưỡi — phép đo mà panme thông thường không thực hiện được do tiếp xúc không đúng điểm đo.
