Panme cơ Mitutoyo

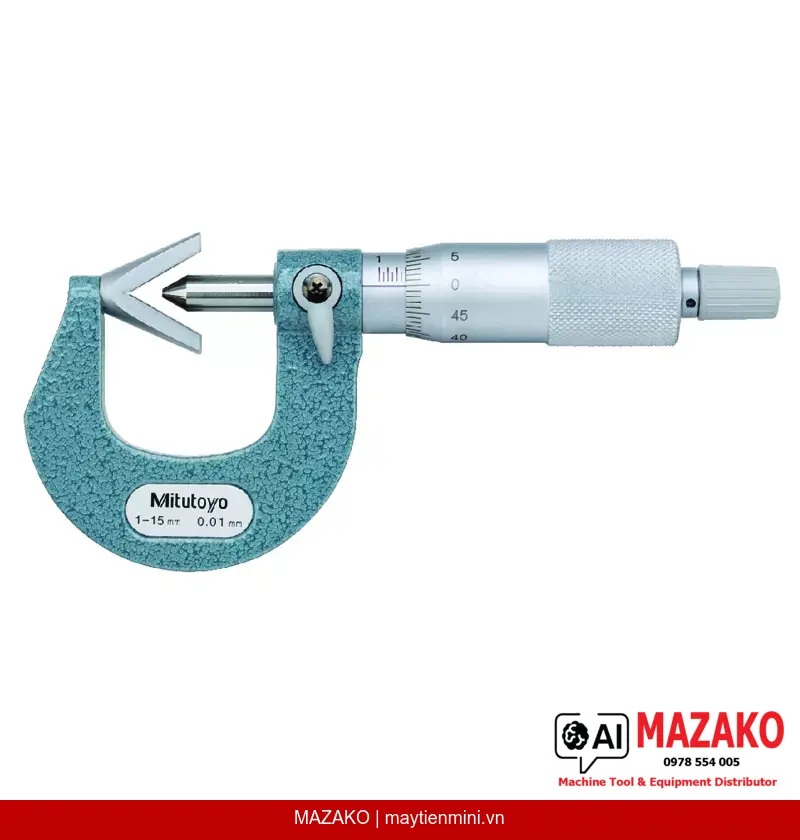

Panme Đo Mũi Dao 3 Lưỡi Cắt V-Anvil Mitutoyo 114-101
Panme cơ khí Mitutoyo 114-101 với đe chữ V đo dụng cụ cắt 3 lưỡi như mũi ta-rô, mũi doa. Phạm vi đo 1–15 mm, độ chia 0,01 mm, sai số ±4 µm.
Mô tả sản phẩm
Panme đo mũi dao 3 lưỡi cắt Mitutoyo 114-101 là thiết bị đo cơ khí chuyên dụng, được thiết kế với đe hình chữ V (V-Anvil) cho phép đo chính xác đường kính ngoài của các dụng cụ cắt 3 lưỡi như mũi ta-rô và mũi doa. Cơ cấu ratchet stop tích hợp đảm bảo lực đo ổn định và độ lặp lại cao trong môi trường sản xuất công nghiệp.
Đe chữ V chuyên dụng
Đe hình chữ V với góc đo lăng trụ 60°/108° và rãnh định vị, phù hợp chuyên biệt cho dụng cụ cắt 3 lưỡi như mũi ta-rô và mũi doa.
Cơ cấu ratchet stop
Núm xoay ratchet stop kiểm soát lực đo trong khoảng 5–10 N, đảm bảo độ lặp lại cao và loại bỏ sai số do người đo gây ra.
Độ chính xác cao
Sai số cho phép tối đa ±4 µm, độ chia 0,01 mm, phù hợp kiểm tra dụng cụ cắt trong QC/QA nhà máy cơ khí chính xác.
Hoàn thiện bề mặt cao cấp
Núm xoay và thân thước được xử lý bề mặt satin chrome, chống chói, dễ đọc số liệu trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra dụng cụ cắt
Panme Mitutoyo 114-101 được sử dụng phổ biến tại các bộ phận QC/QA và phòng kỹ thuật của nhà máy cơ khí, khuôn mẫu, và chế tạo máy. Thiết bị cho phép đo chính xác đường kính qua đỉnh lưỡi cắt của mũi ta-rô, mũi doa và các dụng cụ cắt 3 lưỡi khác trong phạm vi 1–15 mm.
Cấu tạo và thiết kế
Đầu đo có đường kính ø6,35 mm với bước ren trục đo 0,75 mm, kết hợp cơ cấu khóa trục đo tiện lợi khi ghi chép số liệu. Núm xoay có đường kính ø18 mm với bề mặt satin chrome giúp thao tác dễ dàng. Thiết bị đi kèm chuẩn hiệu chỉnh 167-327 ø5 mm, cờ lê và hộp đựng chuyên dụng.
Đi kèm chuẩn hiệu chỉnh

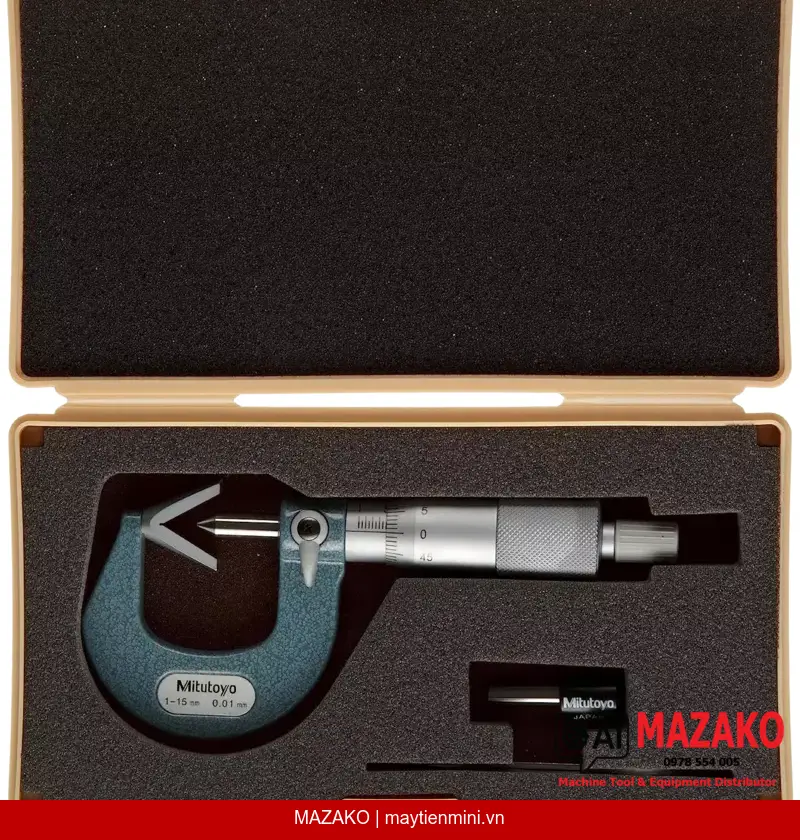

Mỗi bộ Mitutoyo 114-101 được cung cấp kèm chuẩn hiệu chỉnh ø5 mm (167-327), cờ lê và hộp đựng, sẵn sàng đưa vào sử dụng và hiệu chuẩn ngay tại xưởng.
- Phạm vi đo 1–15 mm, độ chia 0,01 mm
- Sai số cho phép tối đa ±4 µm
- Đe chữ V với rãnh định vị, góc lăng trụ 60°/108°
- Khóa trục đo và cơ cấu ratchet stop tiêu chuẩn Mitutoyo
- Bề mặt satin chrome chống chói, bền với môi trường xưởng sản xuất
- Khối lượng nhẹ 120 g, thuận tiện sử dụng lâu dài
Tư vấn và báo giá Mitutoyo 114-101
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 1–15 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Đe | Có rãnh định vị |
| Mặt đo | Góc lăng trụ 60°/108° |
| Đầu đo / Trục đo | Có khóa trục đo, ø6,35 mm, bước ren 0,75 mm |
| Thang đo | Núm xoay và thân thước satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chỉnh | 167-327, ø5 mm |
| Đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 120 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-101 dùng để đo loại dụng cụ cắt nào?
Thiết bị được thiết kế chuyên biệt để đo đường kính ngoài của các dụng cụ cắt có 3 lưỡi như mũi ta-rô, mũi doa và các dao phay 3 lưỡi. Đe chữ V với góc lăng trụ 60°/108° giúp định vị chính xác trên đỉnh lưỡi cắt.
Phạm vi đo và độ chính xác của Mitutoyo 114-101 là bao nhiêu?
Panme 114-101 có phạm vi đo từ 1 đến 15 mm với độ chia 0,01 mm. Sai số cho phép tối đa (MPE) là ±4 µm, đáp ứng yêu cầu kiểm tra chất lượng dụng cụ cắt trong sản xuất cơ khí chính xác.
Cơ cấu ratchet stop trên 114-101 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo trong khoảng 5–10 N, đảm bảo mỗi lần đo đều được thực hiện với cùng một lực tiếp xúc. Điều này giúp loại bỏ sai số do người đo gây ra và nâng cao độ lặp lại của phép đo.
Mitutoyo 114-101 có đi kèm chuẩn hiệu chỉnh không?
Có. Mỗi bộ Mitutoyo 114-101 được cung cấp kèm chuẩn hiệu chỉnh 167-327 có đường kính ø5 mm, cờ lê và hộp đựng chuyên dụng. Người dùng có thể hiệu chỉnh thiết bị ngay tại xưởng mà không cần thêm phụ kiện.
Có thể mua Panme Mitutoyo 114-101 chính hãng tại MAZAKO không?
MAZAKO là nhà phân phối thiết bị đo lường công nghiệp tại Việt Nam, cung cấp Mitutoyo 114-101 chính hãng kèm chứng từ xuất xứ. Liên hệ đội ngũ kỹ thuật MAZAKO để được tư vấn lựa chọn thiết bị phù hợp và nhận báo giá nhanh nhất.
