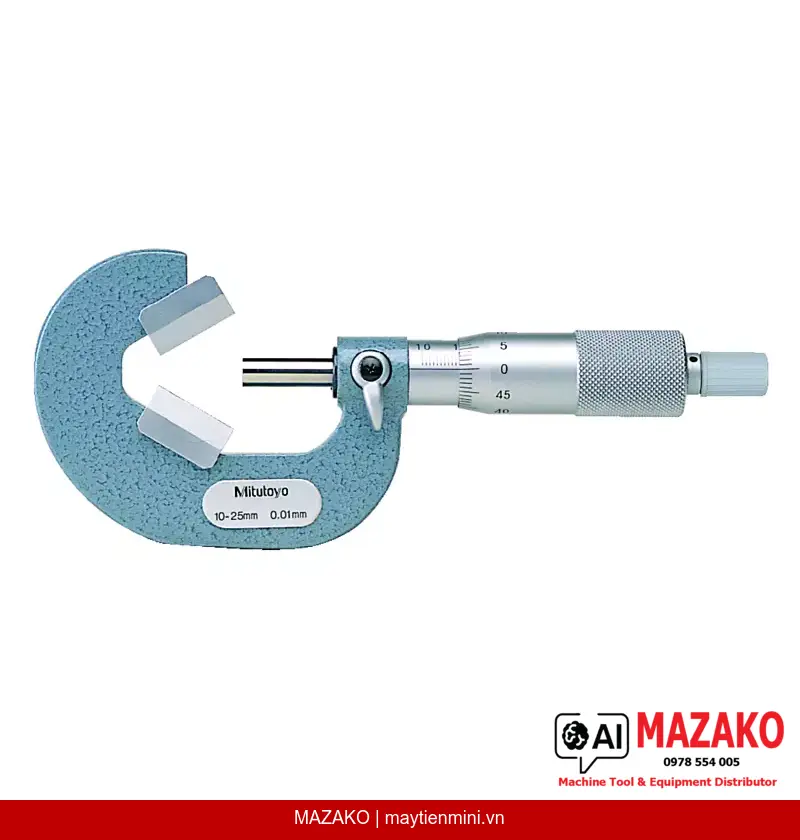

Panme Đo Mũi Cắt 3 Lưỡi Đe V Mitutoyo 114-102 (10-25mm)
Panme cơ khí Mitutoyo 114-102 với đe hình chữ V, đo dụng cụ cắt 3 lưỡi như mũi ta rô và mũi doa. Phạm vi đo 10-25mm, độ chia 0,01mm, tích hợp ratchet stop đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme đo mũi cắt 3 lưỡi Mitutoyo 114-102 là dòng panme cơ khí chuyên dụng được trang bị đe hình chữ V, cho phép đo chính xác các dụng cụ cắt 3 lưỡi như mũi ta rô và mũi doa trong môi trường sản xuất công nghiệp. Phạm vi đo 10-25mm với độ chia 0,01mm đáp ứng tiêu chuẩn kiểm soát chất lượng khắt khe.
Đe Hình Chữ V Chuyên Dụng
Đe chữ V với góc lăng kính 60°/108° ôm sát bề mặt mũi cắt 3 lưỡi, đảm bảo tiếp xúc ổn định và cho kết quả đo nhất quán trên ta rô, mũi doa.
Ratchet Stop Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo trong dải 5-10N, loại bỏ sai số do người vận hành, đảm bảo độ lặp lại cao trong quá trình đo hàng loạt.
Hoàn Thiện Bề Mặt Cao Cấp
Núm xoay và thân thước được xử lý satin chrome, đường kính núm xoay ø18mm, giúp thao tác dễ dàng và bền bỉ trong điều kiện xưởng sản xuất.
Bộ Chuẩn Đi Kèm Đầy Đủ
Sản phẩm được giao kèm hộp đựng, cờ lê và chuẩn hiệu chỉnh 167-328 ø10mm, sẵn sàng sử dụng ngay không cần mua thêm phụ kiện.
Ứng Dụng Trong Sản Xuất Công Nghiệp

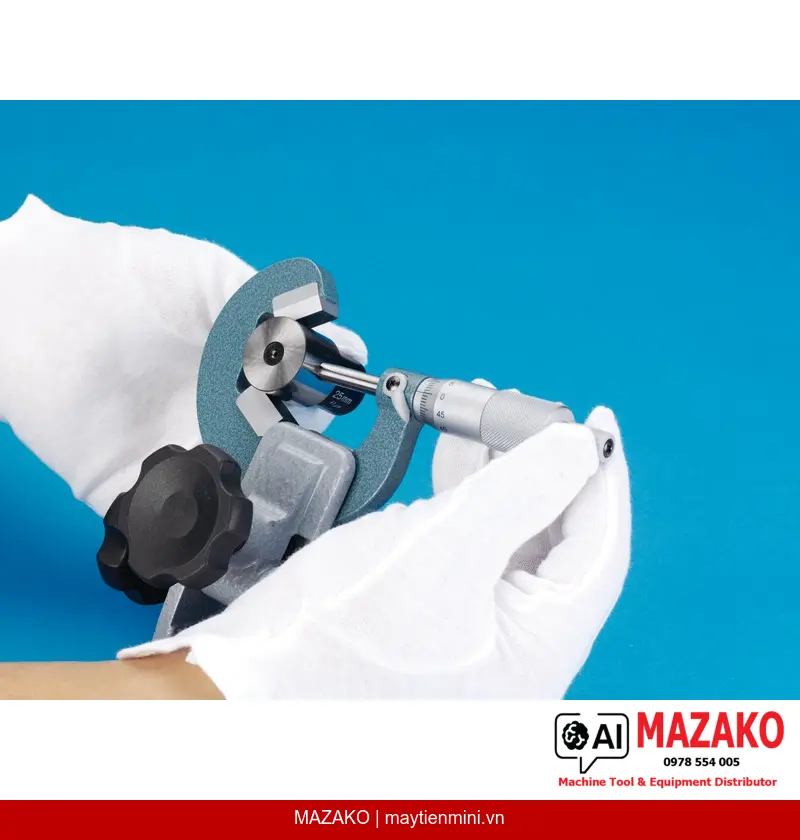

Panme 114-102 được thiết kế tối ưu cho bộ phận QC/QA tại các nhà máy gia công cơ khí, đặc biệt khi cần kiểm tra kích thước đường kính đỉnh lưỡi cắt của mũi ta rô và mũi doa trước khi đưa vào sử dụng hoặc sau mài lại. Góc lăng kính 60°/108° trên bề mặt đo phù hợp với hình học tiết diện 3 lưỡi tiêu chuẩn.
Độ Chính Xác Và Tin Cậy Của Mitutoyo
Với sai số cho phép tối đa ±4µm, panme 114-102 đáp ứng yêu cầu đo lường chính xác trong kiểm soát chất lượng sản xuất. Trục đo ø6,35mm với bước ren 0,75mm và khóa trục đo giúp cố định kết quả khi ghi nhận số liệu.
Thông Tin Kỹ Thuật Nổi Bật
Phạm vi đo 10-25mm | Độ chia 0,01mm | Sai số MPE ±4µm | Lực đo 5-10N | Đe có rãnh, góc lăng kính 60°/108° | Khối lượng 280g
- Đo chính xác dụng cụ cắt 3 lưỡi: ta rô, mũi doa, dao phay 3 lưỡi
- Ratchet stop kiểm soát lực đo, đảm bảo độ lặp lại cao
- Thang chia vạch trên núm xoay và thân thước hoàn thiện satin chrome
- Khóa trục đo tiện lợi khi ghi nhận và truyền đạt số liệu
- Giao hàng kèm chuẩn hiệu chỉnh, cờ lê và hộp đựng bảo quản
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư Vấn & Báo Giá Panme Mitutoyo 114-102
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 10-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Đe | Có rãnh |
| Bề mặt đo | Góc lăng kính 60°/108° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Thang chia | Núm xoay và thân thước satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Chuẩn hiệu chỉnh | 167-328 ø10 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh |
| Khối lượng | 280 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-102 đo được những loại dụng cụ cắt nào?
Panme 114-102 được thiết kế chuyên biệt để đo các dụng cụ cắt có 3 lưỡi như mũi ta rô, mũi doa và dao phay 3 lưỡi. Đe hình chữ V với góc lăng kính 60°/108° ôm khít vào tiết diện 3 lưỡi tiêu chuẩn, đảm bảo điểm tiếp xúc chính xác và kết quả đo ổn định.
Ratchet stop trên panme 114-102 có tác dụng gì trong kiểm soát chất lượng?
Ratchet stop kiểm soát lực đo ổn định trong dải 5-10N, loại bỏ sai số do sự khác biệt lực tay giữa các người vận hành khác nhau. Điều này đặc biệt quan trọng khi đo hàng loạt trong môi trường QC/QA, đảm bảo độ lặp lại cao và kết quả đo nhất quán.
Làm thế nào để hiệu chỉnh panme 114-102 trước khi sử dụng?
Sản phẩm được giao kèm chuẩn hiệu chỉnh 167-328 ø10mm và cờ lê. Sử dụng chuẩn hiệu chỉnh đi kèm để kiểm tra và điều chỉnh điểm 0 trước mỗi ca đo. Việc hiệu chỉnh định kỳ theo quy trình của Mitutoyo giúp duy trì độ chính xác ±4µm trong suốt vòng đời sản phẩm.
Sự khác biệt giữa góc lăng kính 60° và 108° trên đe của panme 114-102 là gì?
Góc 60° và 108° trên bề mặt đo hình lăng kính tương ứng với hai tiêu chuẩn hình học khác nhau của dụng cụ cắt 3 lưỡi. Góc 60° phù hợp với tiết diện tam giác đều, trong khi góc 108° phù hợp với một số loại ta rô và mũi doa có góc lưỡi cắt đặc biệt, giúp panme linh hoạt cho nhiều ứng dụng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho panme Mitutoyo 114-102 không?
MAZAKO cung cấp đầy đủ dịch vụ hỗ trợ sau bán hàng cho thiết bị đo lường Mitutoyo bao gồm tư vấn kỹ thuật, hỗ trợ hiệu chuẩn và bảo hành theo chính sách của nhà sản xuất. Liên hệ trực tiếp với MAZAKO để được tư vấn phương án phù hợp với quy trình quản lý thiết bị đo của nhà máy bạn.
