Panme Đo Moay Ơ Mitutoyo 147-304 (CSM-100) 75-100mm
Panme đo moay ơ Mitutoyo 147-304 (CSM-100) phạm vi đo 75–100 mm, độ chia 0,01 mm, đo chiều dày moay ơ và chiều rộng vai trong lỗ, có ratchet stop đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme đo moay ơ Mitutoyo 147-304 (CSM-100) là dụng cụ đo cơ khí chuyên dụng, được thiết kế để đo chiều dày moay ơ và chiều rộng vai nằm bên trong lỗ — những vị trí mà các loại panme thông thường không tiếp cận được. Với phạm vi đo 75–100 mm và độ chia 0,01 mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Ratchet Stop đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo nhất quán trong khoảng 5–10 N, loại bỏ sai số do thao tác người dùng và đảm bảo độ lặp lại cao trong môi trường sản xuất.
Đầu đo carbide mài tinh
Bề mặt đo được làm từ hợp kim carbide với xử lý micro-lap finish, tăng độ bền chống mài mòn và duy trì độ chính xác lâu dài khi sử dụng liên tục.
Trục đo nhỏ gọn ø6,35 mm
Đầu đo có đường kính ø6,35 mm với bước ren 0,5 mm, cho phép tiếp cận vào các vị trí hẹp bên trong lỗ mà các panme tiêu chuẩn không thể đo được.
Thang đo satin chrome dễ đọc
Núm xoay và thân thước hoàn thiện satin chrome, đường kính núm xoay ø18 mm, giảm phản chiếu ánh sáng và giúp đọc giá trị nhanh chóng trong môi trường công xưởng.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme 147-304 được ứng dụng phổ biến trong kiểm tra chi tiết trục, bánh răng, moay ơ ổ lăn và các chi tiết có vai bậc bên trong lỗ. Đây là công cụ thiết yếu cho bộ phận QC/QA trong ngành ô tô, chế tạo máy và gia công cơ khí chính xác.
Tiêu Chuẩn Độ Chính Xác
Sai số cho phép tối đa (MPE) ±3 µm và biến thiên chiều dài V MPE 3 µm đảm bảo kết quả đo đáp ứng tiêu chuẩn kiểm tra nghiêm ngặt. Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh và chuẩn mẫu hiệu chỉnh.
Bộ Phụ Kiện Đi Kèm Đầy Đủ

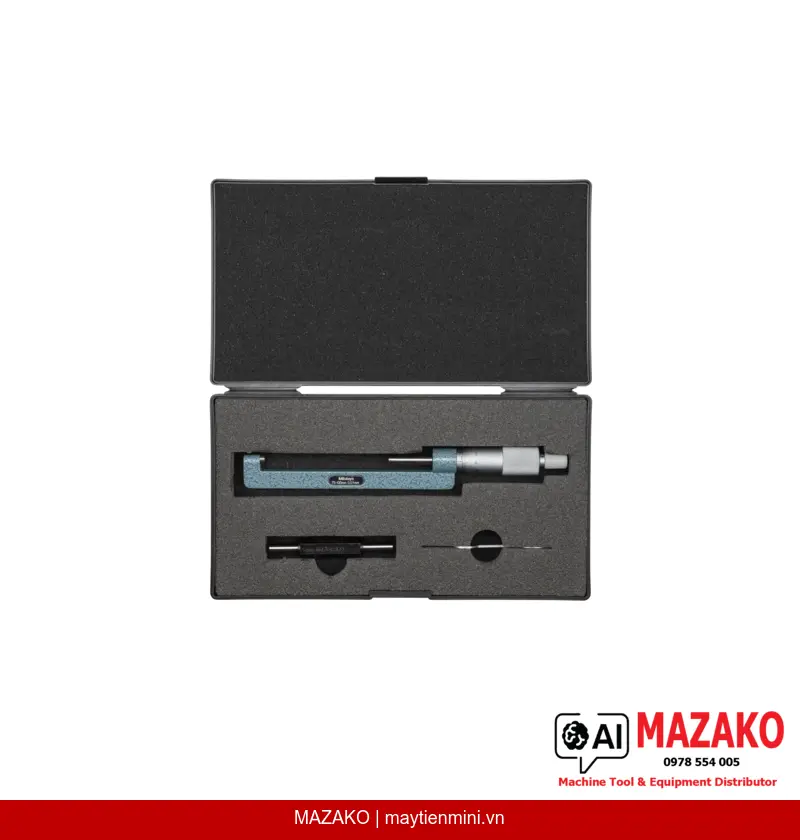

Mỗi sản phẩm được cung cấp trong hộp đựng chuyên dụng kèm cờ lê chỉnh và chuẩn mẫu hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay sau khi mở hộp.
- Phạm vi đo 75–100 mm, độ chia 0,01 mm
- Sai số cho phép MPE ±3 µm
- Đầu đo carbide micro-lap finish, chống mài mòn
- Trục đo ø6,35 mm, tiếp cận vị trí hẹp trong lỗ
- Ratchet stop kiểm soát lực đo 5–10 N
- Giao hàng kèm hộp, cờ lê và chuẩn mẫu hiệu chỉnh
- Khối lượng 185 g, nhỏ gọn, dễ cầm nắm
Yêu Cầu Báo Giá Panme Mitutoyo 147-304
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | CSM-100 |
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±3 µm |
| Biến thiên chiều dài V MPE | 3 µm |
| Bề mặt đo | Carbide-tipped, micro-lap finish |
| Đầu đo / Trục đo | ø6,35 mm, bước ren 0,5 mm |
| Thang đo | Núm xoay và thân thước satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh, chuẩn mẫu hiệu chỉnh |
| Khối lượng | 185 g |
Câu hỏi thường gặp
Panme Mitutoyo 147-304 dùng để đo gì?
Panme 147-304 (CSM-100) được thiết kế chuyên dụng để đo chiều dày moay ơ và chiều rộng vai bậc nằm bên trong lỗ. Đây là ứng dụng mà panme đo ngoài thông thường không thể tiếp cận được. Sản phẩm phù hợp cho kiểm tra chi tiết trục, bánh răng và moay ơ ổ lăn trong ngành ô tô và chế tạo máy.
Độ chính xác của panme 147-304 là bao nhiêu?
Panme Mitutoyo 147-304 có độ chia 0,01 mm và sai số cho phép tối đa MPE là ±3 µm. Biến thiên chiều dài V MPE là 3 µm. Các thông số này đảm bảo sản phẩm đáp ứng yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Ratchet stop có vai trò gì trong panme này?
Cơ cấu ratchet stop tự động giới hạn lực đo trong khoảng 5–10 N, đảm bảo mỗi lần đo đều áp dụng lực tiếp xúc nhất quán. Điều này loại bỏ sai số do thao tác khác nhau giữa các người dùng, từ đó nâng cao độ lặp lại của kết quả đo trong môi trường sản xuất.
Panme 147-304 được giao kèm những phụ kiện nào?
Sản phẩm được cung cấp trong hộp đựng chuyên dụng, kèm theo cờ lê chỉnh và chuẩn mẫu hiệu chỉnh (setting standard). Bộ phụ kiện đầy đủ giúp người dùng có thể hiệu chỉnh và sử dụng thiết bị ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Tại sao đầu đo carbide lại quan trọng với panme loại này?
Bề mặt đo bằng hợp kim carbide với xử lý micro-lap finish có độ cứng và độ bền vượt trội so với thép thông thường. Khi đo các bề mặt kim loại cứng hoặc sử dụng với tần suất cao trong môi trường sản xuất, đầu đo carbide duy trì độ phẳng và độ chính xác lâu dài hơn, giảm chi phí bảo trì và hiệu chỉnh định kỳ.
