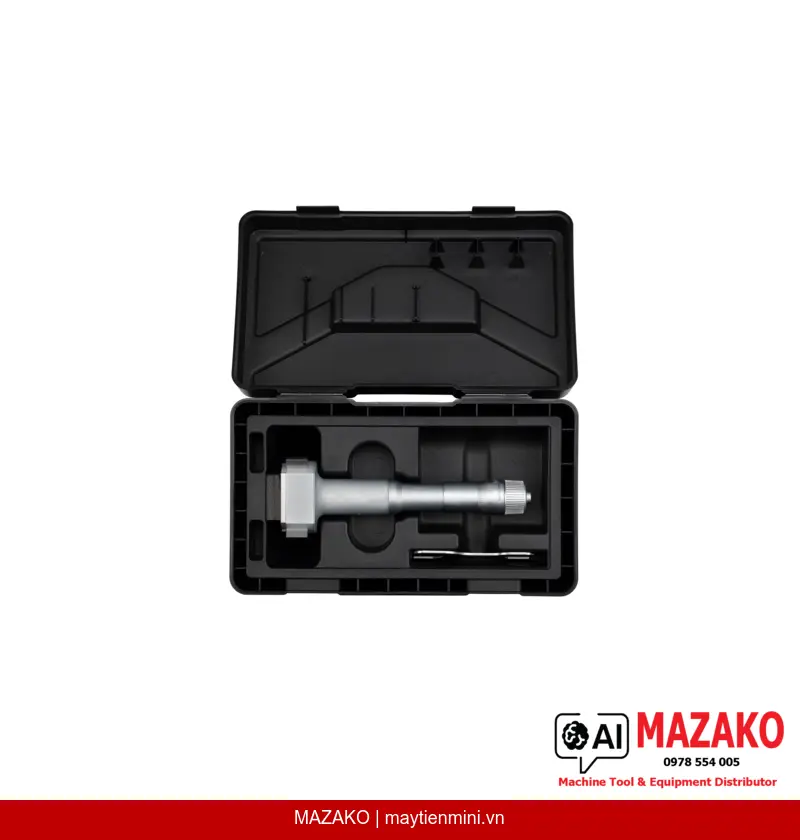

Panme Đo Lỗ 3 Điểm Tiếp Xúc Mitutoyo 368-771 (62–75 mm)
Panme đo lỗ 3 điểm tiếp xúc Mitutoyo 368-771, phạm vi đo 62–75 mm, độ chia 0,005 mm, mặt tiếp xúc thép cứng, ratchet stop đảm bảo độ lặp lại đo chính xác.
Mô tả sản phẩm
Panme đo lỗ 3 điểm tiếp xúc Mitutoyo 368-771 là dòng panme đo trong cơ khí (analog) chuyên dụng cho phép đo đường kính lỗ từ 62 đến 75 mm với độ chia 0,005 mm. Thiết kế 3 điểm tiếp xúc giúp tự căn chỉnh tâm tự động, loại bỏ sai số lệch tâm thường gặp ở panme đo trong thông thường.
Đo 3 Điểm Tiếp Xúc
Cơ chế 3 điểm tự căn chỉnh tâm lỗ, đảm bảo kết quả đo chính xác và ổn định mà không cần thao tác căn chỉnh thủ công.
Mặt Tiếp Xúc Thép Cứng
Mặt đo và côn (taper) đều được làm từ thép cứng, chống mài mòn, duy trì độ chính xác lâu dài trong môi trường sản xuất liên tục.
Ratchet Stop Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo nhất quán, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Hoàn Thiện Bề Mặt Satin Chrome
Núm xoay và thân thước được hoàn thiện satin chrome, chống lóa, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng Dụng Trong Sản Xuất
Mitutoyo 368-771 phù hợp cho kiểm tra kích thước lỗ gia công, kiểm soát chất lượng (QC) chi tiết cơ khí chính xác, đo lỗ xi lanh, bạc lót và các chi tiết yêu cầu dung sai chặt trong ngành cơ khí, ô tô, và chế tạo khuôn mẫu. Phạm vi đo 62–75 mm đáp ứng nhiều kích thước lỗ phổ biến trong sản xuất công nghiệp.
Độ Chính Xác Và Tiêu Chuẩn Kỹ Thuật
Sai số cho phép lớn nhất (MPE) ±4 µm, bước ren trục đo 0,5 mm, phạm vi đo liên tục không cần thay đầu. Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác và giấy chứng nhận kiểm tra — sẵn sàng đưa vào sử dụng ngay.
Thương Hiệu Mitutoyo — Tiêu Chuẩn Đo Lường Toàn Cầu
Mitutoyo là thương hiệu đo lường hàng đầu thế giới xuất xứ Nhật Bản. Dòng panme đo lỗ Holtest được tin dùng tại các nhà máy đạt tiêu chuẩn ISO, TS 16949 trên toàn cầu.
- Phạm vi đo 62–75 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±4 µm
- Mặt tiếp xúc và côn bằng thép cứng chống mài mòn
- Ratchet stop đảm bảo lực đo nhất quán
- Hoàn thiện satin chrome, dễ đọc giá trị đo
- Giao hàng kèm hộp, cờ lê, lục giác và giấy chứng nhận kiểm tra
Mua Panme Đo Lỗ Mitutoyo 368-771 Tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 62–75 mm |
| Độ chia (Graduation) | 0,005 mm |
| Sai số cho phép lớn nhất (MPE) | ±4 µm |
| Hoàn thiện bề mặt thang đo | Núm xoay và thân thước satin chrome |
| Đường kính thân thước | Đến 12 mm: Ø 17 mm / Trên 12 mm: Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu mặt đo | Thép cứng |
| Vật liệu côn (Taper) | Thép cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, giấy chứng nhận kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 450 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-771 đo được phạm vi bao nhiêu?
Mitutoyo 368-771 có phạm vi đo từ 62 đến 75 mm với độ chia 0,005 mm. Đây là dải đo liên tục không cần thay đầu đo, phù hợp cho các lỗ gia công kích thước trung bình trong sản xuất cơ khí.
Ưu điểm của phương pháp đo 3 điểm tiếp xúc so với panme đo trong thông thường là gì?
Phương pháp 3 điểm tiếp xúc tự căn chỉnh tâm lỗ trong quá trình đo, loại bỏ sai số do lệch tâm. So với panme đo trong 2 điểm, kết quả đo ổn định và lặp lại hơn, đặc biệt quan trọng khi kiểm soát dung sai chặt.
Ratchet stop trên Mitutoyo 368-771 có tác dụng gì?
Ratchet stop giới hạn lực tiếp xúc giữa mặt đo và chi tiết ở mức nhất quán mỗi lần đo. Điều này đảm bảo độ lặp lại cao giữa các lần đo liên tiếp và giữa các kiểm tra viên khác nhau, giảm sai số do người dùng.
Mitutoyo 368-771 có đi kèm vòng chuẩn (setting ring) không?
Không. Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác và giấy chứng nhận kiểm tra, nhưng không bao gồm vòng chuẩn. Vòng chuẩn cần được mua riêng tùy theo kích thước đo yêu cầu.
Làm thế nào để đặt mua và nhận báo giá Mitutoyo 368-771 tại MAZAKO?
Quý khách có thể liên hệ trực tiếp với MAZAKO qua website maytienmini.vn hoặc hotline để được tư vấn kỹ thuật chi tiết và nhận báo giá chính xác. Đội ngũ kỹ thuật của MAZAKO sẵn sàng hỗ trợ lựa chọn thiết bị phù hợp nhu cầu sản xuất.
