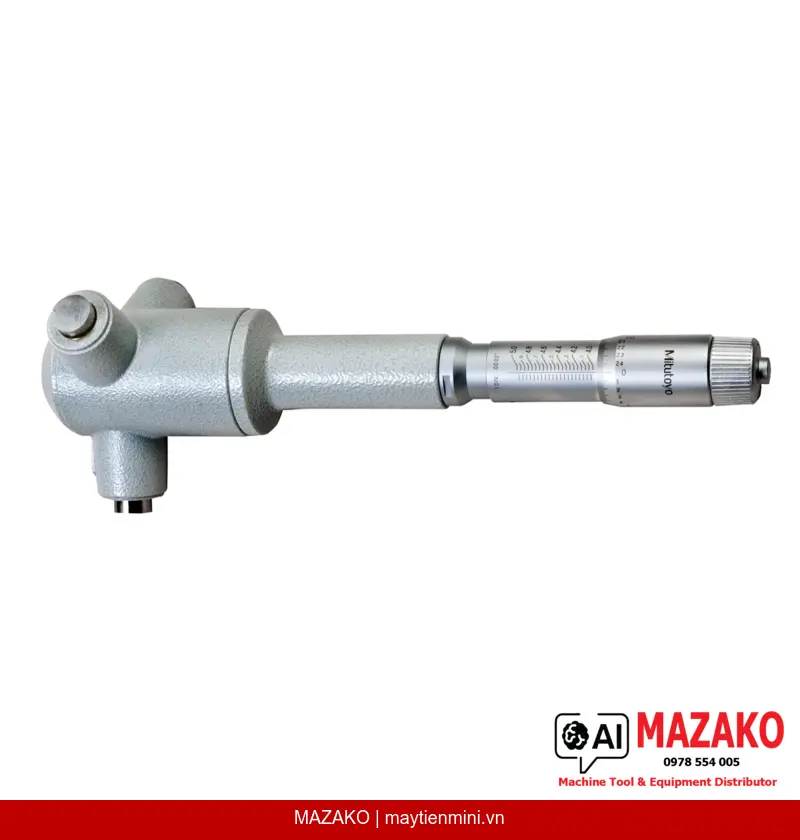

Panme Đo Lỗ 3 Điểm Mitutoyo 368-874 (Phạm Vi 4–5 inch)
Panme đo lỗ 3 điểm Mitutoyo 368-874, phạm vi đo 4–5 inch, cơ khí kim chỉ, mặt tiếp xúc thép cứng, cơ cấu ratchet stop đảm bảo độ lặp lại cao trong kiểm tra lỗ chính xác.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-874 là thiết bị đo cơ khí chuyên dụng thuộc dòng Holtest, được thiết kế để đo đường kính lỗ trong phạm vi 4–5 inch với phương pháp tiếp xúc 3 điểm, cho kết quả đồng tâm chính xác và ổn định ngay cả trong môi trường sản xuất công nghiệp khắt khe.
Phương Pháp Đo 3 Điểm
Cơ chế tiếp xúc 3 điểm tự căn chỉnh đảm bảo đầu đo luôn nằm đúng tâm lỗ, loại bỏ sai số do lệch tâm, cho kết quả đo đường kính thực tế chính xác hơn so với phương pháp 2 điểm thông thường.
Mặt Tiếp Xúc Thép Cứng
Bề mặt đầu đo và côn định vị đều được làm từ thép đã qua tôi cứng, chống mài mòn tốt, duy trì độ chính xác ổn định qua nhiều chu kỳ đo liên tục trong môi trường gia công cơ khí.
Cơ Cấu Ratchet Stop
Cơ cấu ratchet stop tích hợp kiểm soát lực đo ổn định theo tiêu chuẩn, đảm bảo độ lặp lại cao giữa các lần đo, giảm thiểu sai số do thao tác của người dùng.
Hoàn Thiện Satin Chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome chống chói, dễ đọc vạch chia dưới nhiều điều kiện ánh sáng khác nhau tại xưởng sản xuất.
Thông Số Kỹ Thuật Nổi Bật
Panme 368-874 có phạm vi đo 4–5 inch, độ chia 0,0001 inch (cho đến 0,5 inch) và 0,0002 inch (trên 0,5 inch). Sai số cho phép tối đa E MPE là ±0,00025 inch. Bước ren trục đo 0,635 mm. Khối lượng 1020 g, phù hợp sử dụng tại bàn kiểm tra QC.
Phụ Kiện Đi Kèm
Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác (hex wrench) và giấy chứng nhận kiểm định (certificate of inspection). Lưu ý: không bao gồm vòng chuẩn (setting ring).
Ứng Dụng Trong Kiểm Tra QC Công Nghiệp
Dòng Holtest của Mitutoyo được các bộ phận QC/QA tại các nhà máy cơ khí chính xác, ô tô và hàng không vũ trụ tin dùng để kiểm tra đường kính lỗ gia công, lỗ xilanh và các chi tiết yêu cầu dung sai chặt chẽ.
- Phạm vi đo 4–5 inch, phương pháp 3 điểm tự căn tâm
- Mặt tiếp xúc và côn bằng thép tôi cứng, bền mài mòn
- Cơ cấu ratchet stop kiểm soát lực đo, tăng độ lặp lại
- Độ chia 0,0001 inch — 0,0002 inch tùy phạm vi
- Hoàn thiện satin chrome, dễ đọc số liệu tại xưởng
- Đi kèm giấy chứng nhận kiểm định Mitutoyo
Tư Vấn & Báo Giá Panme Đo Lỗ Mitutoyo 368-874
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 4–5 inch |
| Độ chia (≤ 0,5 inch) | 0,0001 inch |
| Độ chia (> 0,5 inch) | 0,0002 inch |
| Sai số cho phép tối đa (E MPE) | ±0,00025 inch |
| Hoàn thiện bề mặt thước | Núm xoay và thân thước satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,635 mm |
| Vật liệu mặt đo | Thép tôi cứng |
| Vật liệu côn định vị | Thép tôi cứng |
| Phương pháp đo | 3 điểm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, giấy chứng nhận kiểm định (không bao gồm vòng chuẩn) |
| Khối lượng | 1020 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-874 đo được phạm vi bao nhiêu?
Panme 368-874 có phạm vi đo từ 4 đến 5 inch. Độ chia là 0,0001 inch cho phạm vi đến 0,5 inch và 0,0002 inch cho phạm vi trên 0,5 inch, phù hợp kiểm tra lỗ kích thước lớn yêu cầu dung sai chặt.
Ưu điểm của phương pháp đo 3 điểm so với đồng hồ đo lỗ thông thường là gì?
Phương pháp 3 điểm tự động căn chỉnh đầu đo vào đúng tâm lỗ mà không cần thao tác lắc dụng cụ như đồng hồ đo lỗ 2 điểm. Điều này giúp giảm sai số do lệch tâm, tăng độ lặp lại và rút ngắn thời gian đo trong dây chuyền sản xuất.
Cơ cấu ratchet stop trên Mitutoyo 368-874 có tác dụng gì?
Ratchet stop kiểm soát lực đo tác động lên chi tiết ở mức ổn định theo tiêu chuẩn. Nhờ đó, kết quả đo không phụ thuộc vào lực tay của từng người đo, đảm bảo độ lặp lại cao và kết quả nhất quán giữa các ca sản xuất.
Sản phẩm 368-874 có đi kèm vòng chuẩn (setting ring) không?
Không. Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác và giấy chứng nhận kiểm định của Mitutoyo. Vòng chuẩn (setting ring) cần được mua riêng và phải chọn đúng kích thước tương ứng với phạm vi đo.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme Mitutoyo 368-874 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn định kỳ cho thiết bị đo lường Mitutoyo theo yêu cầu của hệ thống quản lý chất lượng ISO. Khách hàng có thể liên hệ trực tiếp để được tư vấn lịch hiệu chuẩn và chi phí cụ thể.
