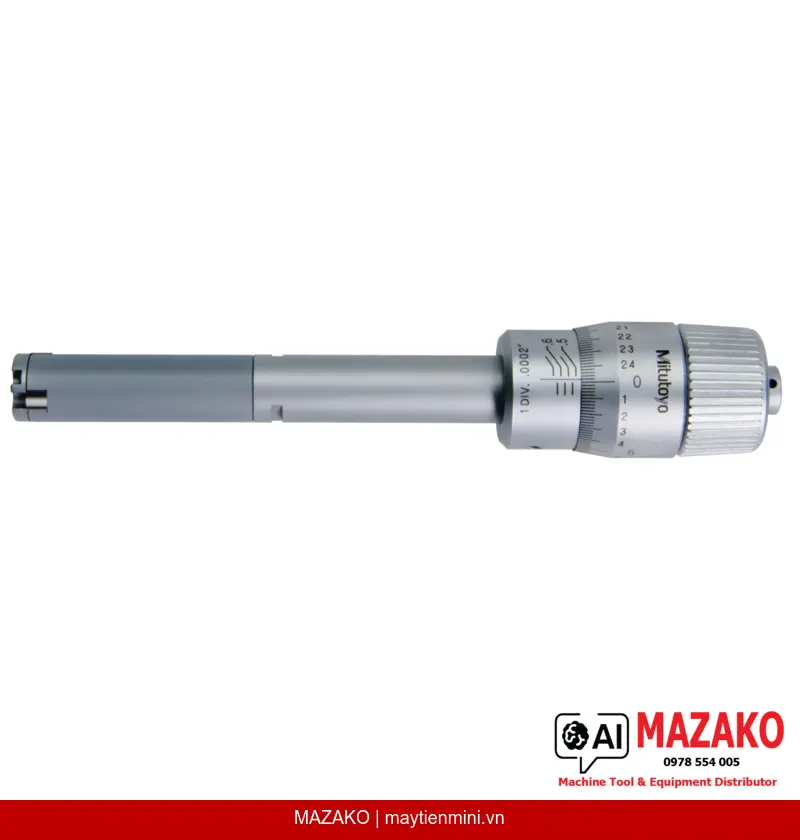

Panme Đo Lỗ 3 Điểm Mitutoyo 368-864 (0,5–0,65 inch)
Panme đo lỗ 3 điểm Mitutoyo 368-864, phạm vi đo 0,5–0,65 inch, độ chia 0,0001\
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-864 là thiết bị đo trong kiểu cơ khí (kim chỉ), thuộc dòng Holtest nổi tiếng của Mitutoyo. Với cơ chế tiếp xúc 3 điểm đồng tâm, sản phẩm mang lại kết quả đo đường kính lỗ chính xác và ổn định, phù hợp với yêu cầu kiểm soát chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đo 3 điểm đồng tâm
Cơ chế tiếp xúc 3 điểm tự căn chỉnh tâm lỗ tự động, loại bỏ sai số do lệch trục, cho kết quả đo đường kính thực tế chính xác hơn so với panme đo trong 2 điểm thông thường.
Mặt tiếp xúc thép cứng
Mặt đo và côn định vị được làm từ thép cứng (hardened steel), chống mài mòn hiệu quả, duy trì độ chính xác lâu dài ngay cả khi sử dụng liên tục trên dây chuyền sản xuất.
Cơ cấu ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop tích hợp giới hạn lực đo nhất quán giữa các lần đo, đảm bảo độ lặp lại cao — yếu tố then chốt trong kiểm tra hàng loạt tại QC.
Hoàn thiện bề mặt chống chói
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm phản quang trong điều kiện ánh sáng mạnh, giúp đọc số liệu nhanh và chính xác hơn.
Ứng dụng trong kiểm soát chất lượng
Panme đo lỗ 3 điểm Mitutoyo 368-864 được thiết kế để đo đường kính lỗ gia công trong phạm vi 0,5–0,65 inch với độ phân giải đến 0,0001 inch (≤ 0,5 inch) và 0,0002 inch (> 0,5 inch). Sản phẩm phù hợp với các bộ phận QC/QA trong ngành cơ khí chính xác, gia công kim loại, sản xuất động cơ và các ngành có yêu cầu dung sai lỗ chặt chẽ.
Tiêu chuẩn giao hàng
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra (certificate of inspection) từ nhà sản xuất Mitutoyo — đáp ứng yêu cầu truy xuất nguồn gốc thiết bị đo trong hệ thống quản lý chất lượng ISO.
Lưu ý khi sử dụng
Dòng Holtest 368-864 không bao gồm vòng chuẩn (setting ring). Kỹ thuật viên cần chuẩn bị vòng chuẩn phù hợp với phạm vi đo trước khi đưa vào sử dụng trong quy trình đo lường chính thức.
- Phạm vi đo: 0,5–0,65 inch — phù hợp lỗ nhỏ đến trung bình
- Sai số cho phép MPE: ±0,00015 inch
- Khối lượng nhẹ 150 g, thuận tiện sử dụng liên tục
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
- Kèm chứng chỉ kiểm tra — hỗ trợ truy xuất trong hệ thống ISO
Cần tư vấn hoặc báo giá Mitutoyo 368-864?
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 0,5–0,65 inch |
| Độ chia (Graduation) | ≤ 0,5 inch: 0,0001 inch / > 0,5 inch: 0,0002 inch |
| Sai số cho phép MPE | ±0,00015 inch |
| Hoàn thiện bề mặt | Núm xoay và thân thước satin chrome |
| Đường kính thân thước | Đến 12 mm: Ø 17 mm / Trên 12 mm: Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,635 mm |
| Vật liệu mặt đo | Thép cứng (hardened steel) |
| Vật liệu côn định vị (Taper) | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 150 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-864 có ưu điểm gì so với đồng hồ đo lỗ thông thường?
Panme đo lỗ 3 điểm tự căn chỉnh tâm lỗ nhờ cơ chế tiếp xúc 3 điểm đồng tâm, loại bỏ sai số lệch trục phổ biến ở đồng hồ đo lỗ 2 điểm. Kết quả đo phản ánh đường kính thực tế của lỗ chính xác hơn, đặc biệt quan trọng với các lỗ có dung sai chặt trong gia công cơ khí chính xác.
Mitutoyo 368-864 có kèm vòng chuẩn (setting ring) không?
Không. Bộ sản phẩm 368-864 được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra, nhưng không bao gồm vòng chuẩn. Người dùng cần trang bị riêng vòng chuẩn phù hợp với phạm vi 0,5–0,65 inch trước khi hiệu chuẩn và đưa vào sử dụng.
Cơ cấu ratchet stop trên 368-864 hoạt động như thế nào?
Cơ cấu ratchet stop giới hạn lực đo ở mức cố định mỗi lần đo, ngăn người dùng vô tình áp lực quá mức lên mặt đo. Nhờ đó, các lần đo liên tiếp cho kết quả nhất quán, nâng cao độ lặp lại — yêu cầu thiết yếu trong kiểm tra hàng loạt tại bộ phận QC/QA.
Độ chia 0,0001 inch và 0,0002 inch áp dụng cho phạm vi nào?
Với phạm vi đo ≤ 0,5 inch, độ chia là 0,0001 inch (tương đương khoảng 0,0025 mm). Với phạm vi > 0,5 inch (đến 0,65 inch), độ chia là 0,0002 inch. Người dùng cần lưu ý điều này khi đọc kết quả tại các vị trí gần mốc 0,5 inch để tránh sai lệch đọc số.
Làm thế nào để đặt mua và nhận báo giá chính thức Mitutoyo 368-864 tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường công nghiệp Mitutoyo tại Việt Nam. Khách hàng có thể liên hệ trực tiếp qua website maytienmini.vn hoặc bộ phận kinh doanh để nhận báo giá chính thức, tư vấn lựa chọn phụ kiện đi kèm và hỗ trợ sau bán hàng.
