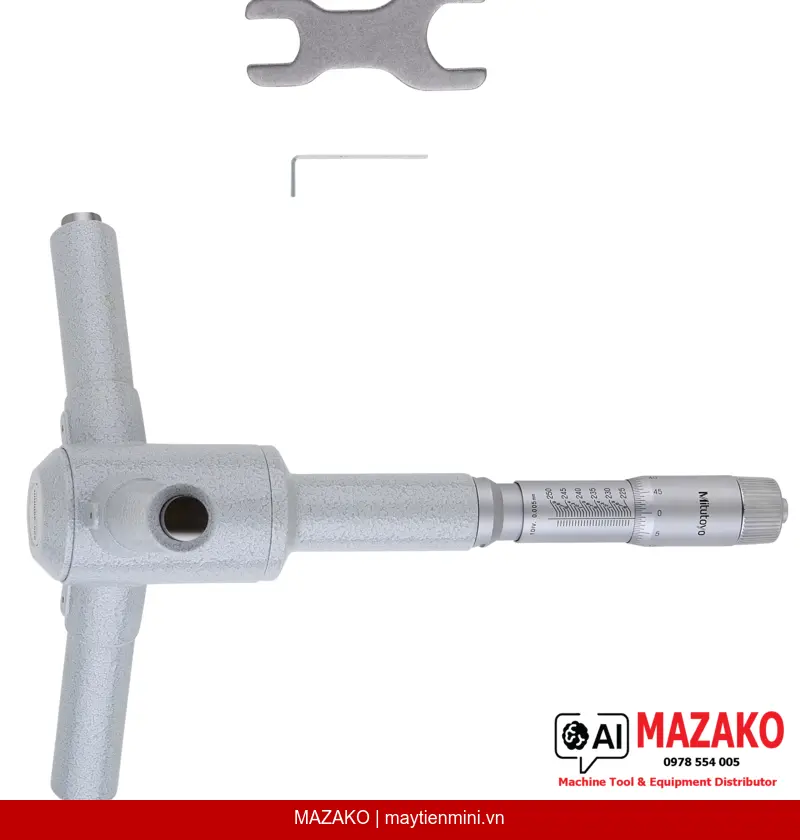

Panme Đo Lỗ 3 Điểm Mitutoyo 368-779 (225–250 mm)
Panme đo lỗ 3 điểm cơ khí Mitutoyo 368-779, phạm vi đo 225–250 mm, độ chia 0,005 mm, sai số ±6 µm, mặt tiếp xúc thép cứng, cơ cấu ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-779 là dụng cụ đo trong cơ khí chuyên nghiệp, phương pháp đo 3 điểm tiếp xúc giúp định tâm chính xác và cho kết quả đo ổn định trong phạm vi 225–250 mm. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật tại các nhà máy cơ khí chính xác.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm tự định tâm, loại bỏ sai số lệch trục, cho kết quả đo đường kính lỗ chính xác và nhất quán trong mọi điều kiện sử dụng.
Mặt tiếp xúc thép cứng
Đầu đo và côn đều làm từ thép cứng (hardened steel), chịu mài mòn tốt, duy trì độ chính xác lâu dài kể cả khi đo vật liệu có độ cứng cao.
Cơ cấu ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định, đảm bảo mỗi lần đo đều cho kết quả lặp lại nhất quán, giảm sai số do người vận hành.
Núm xoay và thân thước hoàn thiện chrome mờ
Bề mặt núm xoay và thân thước được xử lý satin chrome, chống chói, dễ đọc vạch chia, bền đẹp trong môi trường công nghiệp.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Panme đo lỗ 3 điểm Mitutoyo 368-779 được sử dụng để đo đường kính lỗ trong gia công cơ khí chính xác, kiểm tra dung sai lắp ghép, kiểm soát chất lượng xi lanh, bạc trục, và các chi tiết có lỗ trong phạm vi 225–250 mm. Thiết bị đặc biệt phù hợp cho các bộ phận QC yêu cầu độ chính xác cấp µm.
Bộ phụ kiện đi kèm tiêu chuẩn

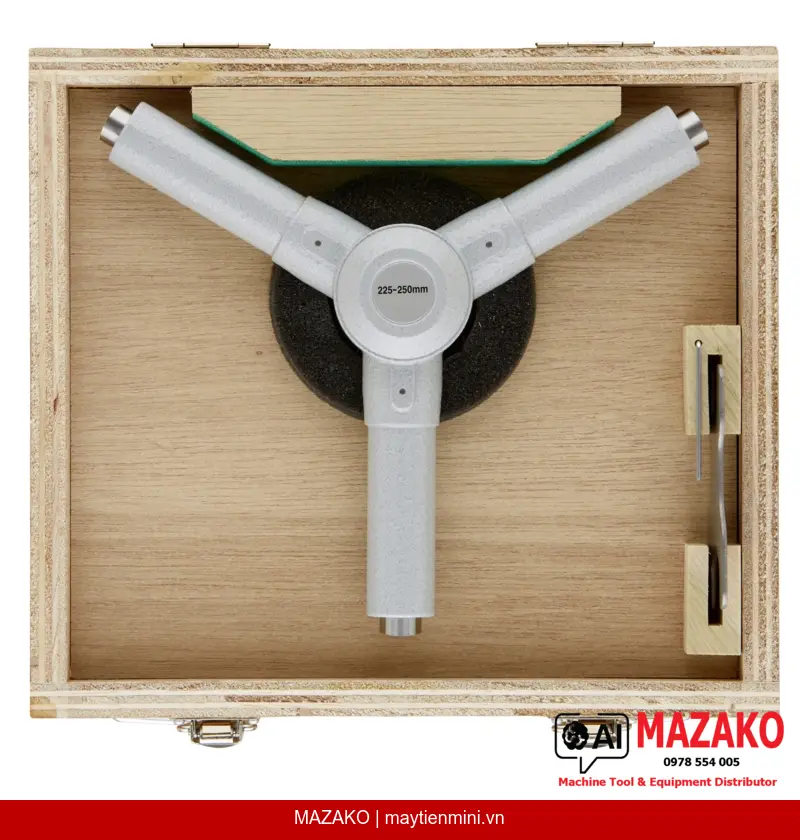

Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác (hex wrench) và chứng chỉ kiểm tra (certificate of inspection). Lưu ý: không bao gồm vòng chuẩn (setting ring) — cần đặt thêm nếu cần hiệu chuẩn tại xưởng.
Thông số nổi bật cần lưu ý
Độ chia 0,005 mm và sai số cho phép tối đa ±6 µm đáp ứng yêu cầu kiểm tra dung sai khắt khe. Bước ren trục đo 0,5 mm, khối lượng 1540 g phù hợp sử dụng liên tục trên dây chuyền sản xuất.
- Phạm vi đo: 225–250 mm, độ chia 0,005 mm
- Sai số cho phép tối đa (MPE): ±6 µm
- Phương pháp đo 3 điểm tự định tâm
- Mặt tiếp xúc và côn bằng thép cứng, bền mòn
- Cơ cấu ratchet kiểm soát lực đo, đảm bảo độ lặp lại
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Cần báo giá Panme Đo Lỗ 3 Điểm Mitutoyo 368-779?
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 225–250 mm |
| Độ chia (Graduation) | 0,005 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Bề mặt thân thước và núm xoay | Satin chrome |
| Đường kính thân (đến 12 mm) | Ø 17 mm |
| Đường kính thân (trên 12 mm) | Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Mặt tiếp xúc (Measuring face) | Thép cứng (hardened steel) |
| Côn (Taper) | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 1540 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-779 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo từ 225 đến 250 mm theo hệ Metric. Độ chia 0,005 mm và sai số cho phép tối đa ±6 µm đáp ứng yêu cầu đo lường chính xác trong gia công cơ khí.
Ưu điểm của phương pháp đo 3 điểm so với panme đo trong thông thường là gì?
Phương pháp 3 điểm tiếp xúc giúp dụng cụ tự định tâm trong lỗ, loại bỏ sai số do lệch trục thường gặp ở panme đo trong 2 điểm. Kết quả đo nhất quán hơn và ít phụ thuộc vào kỹ năng người vận hành.
Cơ cấu ratchet trên Mitutoyo 368-779 có tác dụng gì?
Cơ cấu ratchet stop giới hạn lực đo ở mức cố định, đảm bảo mỗi lần đo đều tác dụng lực như nhau lên bề mặt chi tiết. Điều này giúp cải thiện độ lặp lại và loại bỏ sai số do siết quá mạnh hoặc quá nhẹ.
Sản phẩm Mitutoyo 368-779 đi kèm những phụ kiện gì?
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác (hex wrench) và chứng chỉ kiểm tra (certificate of inspection). Lưu ý rằng vòng chuẩn (setting ring) không được bao gồm và cần đặt mua riêng nếu cần hiệu chuẩn tại xưởng.
Mua Panme Đo Lỗ 3 Điểm Mitutoyo 368-779 chính hãng ở đâu tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường công nghiệp Mitutoyo tại Việt Nam. Khách hàng có thể liên hệ trực tiếp qua website maytienmini.vn để được tư vấn kỹ thuật và nhận báo giá chính xác nhất.
