Mitutoyo Panme Nhật Bản

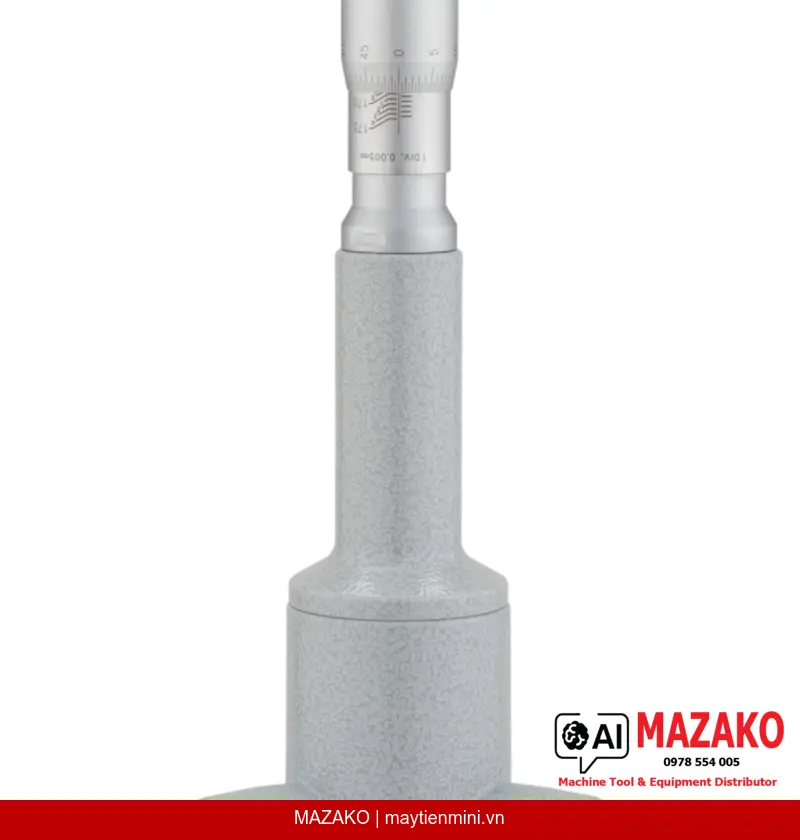

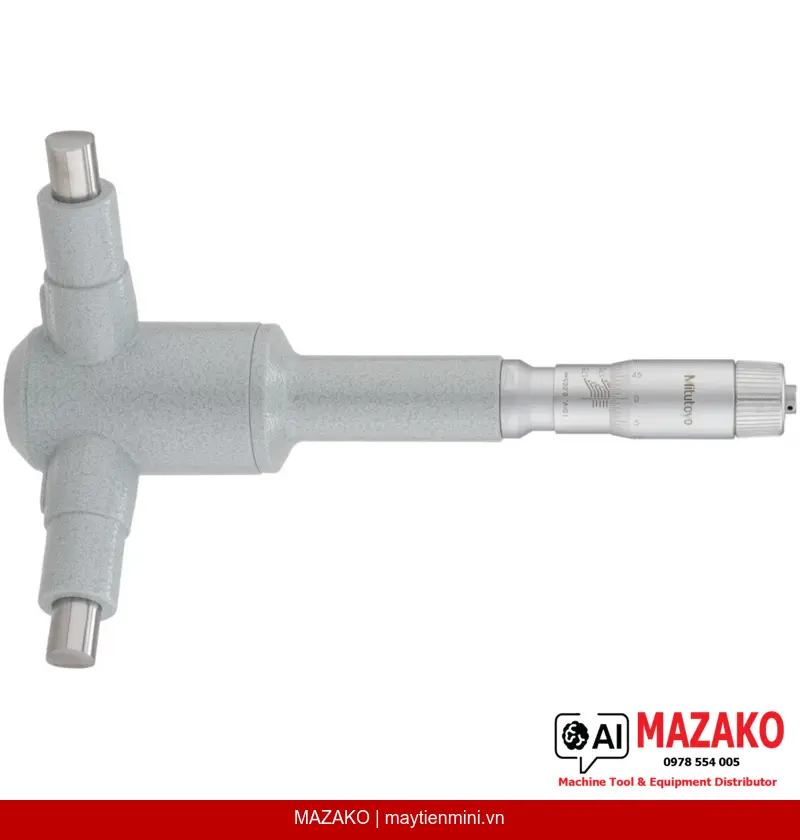

Panme Đo Lỗ 3 Điểm Mitutoyo 368-776 (150-175 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-776, phạm vi đo 150–175 mm, độ chia 0,005 mm, mặt tiếp xúc thép cứng, cơ cấu chốt cóc đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-776 là thiết bị đo trong cơ khí (không kỹ thuật số) chuyên dùng cho phạm vi đo 150–175 mm. Với nguyên lý tiếp xúc 3 điểm, thiết bị cho phép định tâm chính xác ngay trong lòng lỗ, phù hợp với yêu cầu kiểm tra chất lượng trong sản xuất cơ khí chính xác.
Đo 3 điểm tiếp xúc
Cơ chế đo 3 điểm tự định tâm đảm bảo kết quả đo ổn định, loại bỏ sai số do lệch tâm khi đo lỗ có đường kính lớn.
Mặt tiếp xúc thép cứng
Mặt đo và côn đều làm bằng thép đã qua tôi cứng, tăng độ bền và duy trì độ chính xác lâu dài trong môi trường sản xuất khắc nghiệt.
Cơ cấu chốt cóc
Chốt cóc (ratchet stop) tích hợp giúp kiểm soát lực đo nhất quán, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người dùng khác nhau.
Hoàn thiện bề mặt cao cấp
Núm xoay và thân thước được xử lý bề mặt satin chrome, giảm chói mắt khi đọc số và tăng tính thẩm mỹ công nghiệp.
Ứng dụng trong kiểm tra chất lượng
Panme đo lỗ 3 điểm Mitutoyo 368-776 được ứng dụng rộng rãi trong kiểm tra kích thước lỗ gia công trên máy tiện, máy phay CNC, và các bộ phận truyền động cơ khí. Thiết bị phù hợp cho bộ phận QC/QA cần kiểm soát dung sai chặt chẽ theo tiêu chuẩn ISO.
Tiêu chuẩn giao hàng
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác, và chứng chỉ kiểm định. Không bao gồm vòng chuẩn (setting ring). Trọng lượng tổng 1200 g.
Sai số cho phép tối đa (MPE): ±5 µm
Độ chính xác đáp ứng yêu cầu kiểm tra dung sai IT6–IT7 trong sản xuất cơ khí chính xác, phù hợp với quy trình kiểm soát chất lượng nghiêm ngặt.
- Phạm vi đo: 150–175 mm — phù hợp đo lỗ lớn trong gia công hạng nặng
- Độ chia: 0,005 mm — đọc kết quả nhanh, rõ ràng trên thang cơ khí
- Bước trục đo: 0,5 mm — thiết kế chuẩn Mitutoyo
- Thương hiệu Mitutoyo Nhật Bản — độ tin cậy được công nhận toàn cầu
- Kèm chứng chỉ kiểm định xuất xưởng
Nhận báo giá Panme Đo Lỗ Mitutoyo 368-776
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 150–175 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Hoàn thiện thang đo | Núm xoay và thân thước satin chrome |
| Đường kính thân (≤12 mm) | Ø 17 mm |
| Đường kính thân (>12 mm) | Ø 23 mm |
| Bước trục đo | 0,5 mm |
| Vật liệu mặt đo | Thép tôi cứng |
| Vật liệu côn | Thép tôi cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện kèm theo | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 1200 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-776 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo từ 150 đến 175 mm. Độ chia 0,005 mm và sai số cho phép tối đa ±5 µm, phù hợp kiểm tra các lỗ gia công cơ khí chính xác cỡ lớn.
Ưu điểm của phương pháp đo 3 điểm so với panme đo trong thông thường là gì?
Đo 3 điểm tiếp xúc giúp thiết bị tự định tâm trong lòng lỗ, loại bỏ sai số do lệch trục. Kết quả đo ổn định và lặp lại hơn so với panme đo trong 2 điểm, đặc biệt quan trọng khi đo lỗ có dung sai chặt.
Thiết bị có kèm vòng chuẩn (setting ring) không?
Mitutoyo 368-776 không bao gồm vòng chuẩn trong bộ giao hàng tiêu chuẩn. Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định. Vòng chuẩn phải đặt mua riêng.
Cơ cấu chốt cóc (ratchet stop) có vai trò gì trong quá trình đo?
Chốt cóc kiểm soát lực đo tác động lên chi tiết, đảm bảo lực tiếp xúc nhất quán giữa các lần đo. Điều này trực tiếp cải thiện độ lặp lại và giảm sai số do người vận hành.
Thiết bị 368-776 có phù hợp để kiểm tra lỗ theo tiêu chuẩn ISO trong sản xuất loạt không?
Có. Với MPE ±5 µm và độ chia 0,005 mm, thiết bị đáp ứng yêu cầu kiểm tra dung sai IT6–IT7. Kèm chứng chỉ kiểm định xuất xưởng của Mitutoyo, thiết bị sẵn sàng tích hợp vào quy trình kiểm soát chất lượng có truy xuất nguồn gốc.
