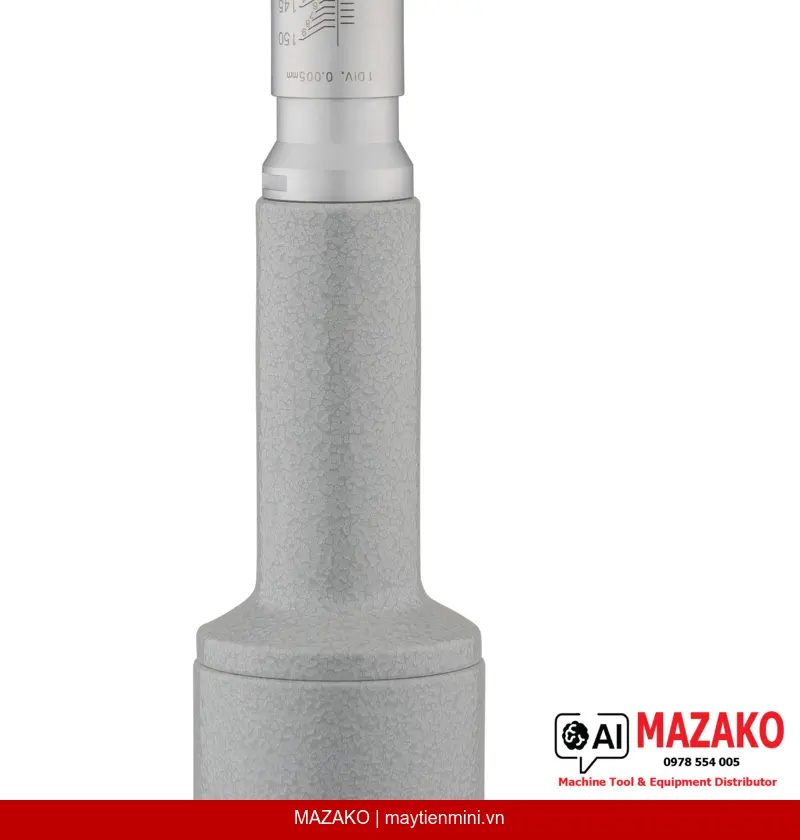

Panme Đo Lỗ 3 Điểm Mitutoyo 368-175 (125–150 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-175, phạm vi đo 125–150 mm, độ chia 0,005 mm, đầu đo phủ titanium, tự căn chỉnh tâm, sai số cho phép ±5 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-175 là dòng panme đo trong cơ khí chuyên dụng với thiết kế 3 điểm tiếp xúc, cho phép tự động căn chỉnh tâm khi đo. Phạm vi đo 125–150 mm, độ chia 0,005 mm, sai số cho phép ±5 µm — phù hợp cho các ứng dụng kiểm tra lỗ yêu cầu độ chính xác cao trong môi trường sản xuất công nghiệp.
Thiết Kế 3 Điểm Tự Căn Tâm
Cấu trúc 3 điểm tiếp xúc đảm bảo đầu đo tự động định tâm trong lỗ, loại bỏ sai số do lệch tâm và cho kết quả ổn định, nhất quán qua từng lần đo.
Đầu Đo Phủ Titanium & Hợp Kim Cứng
Bề mặt đo phủ titanium trên thép đã tôi cứng, phần côn làm từ tungsten carbide, đảm bảo độ bền cao và duy trì độ chính xác lâu dài trong điều kiện sử dụng liên tục.
Cơ Cấu Ratchet Stop
Cơ cấu dừng ratchet tích hợp đảm bảo lực đo được kiểm soát nhất quán, giúp đạt độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Mở Rộng Chiều Sâu Đo Linh Hoạt
Chiều sâu đo tối đa có thể tăng thêm 150 mm bằng cách lắp thêm thanh nối tùy chọn, mở rộng phạm vi ứng dụng cho các chi tiết có lỗ sâu trong thực tế sản xuất.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo lỗ 3 điểm Mitutoyo 368-175 được thiết kế cho kiểm tra kích thước lỗ chính xác trên các chi tiết gia công cơ khí, xi lanh, bạc, lỗ trên khuôn và các cụm lắp ghép có dung sai chặt. Thiết kế không số (analog) giúp kỹ thuật viên QC đọc và ghi nhận giá trị trực tiếp mà không phụ thuộc pin hay nguồn điện, phù hợp với môi trường sàn xưởng.
Cấu Hình Giao Hàng & Phụ Kiện
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định. Vòng chuẩn (setting ring) là phụ kiện tùy chọn riêng, có thể đặt mua theo yêu cầu để hiệu chỉnh chính xác trước khi đo hàng loạt.
Tiêu Chuẩn Chất Lượng Mitutoyo
Mitutoyo là thương hiệu đo lường chính xác hàng đầu Nhật Bản, với hơn 80 năm kinh nghiệm sản xuất thiết bị đo. Dòng panme đo lỗ 3 điểm Holtest được kiểm định nghiêm ngặt, đi kèm chứng chỉ kiểm tra xuất xưởng, đáp ứng yêu cầu truy xuất tiêu chuẩn ISO trong hệ thống quản lý chất lượng.
- Phạm vi đo 125–150 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±5 µm
- Đầu đo 3 điểm tự căn chỉnh tâm, không cần thao tác căn chỉnh thủ công
- Bề mặt đo phủ titanium, phần côn tungsten carbide bền mài mòn
- Cơ cấu ratchet stop đảm bảo lực đo nhất quán, độ lặp lại cao
- Có thể mở rộng chiều sâu đo thêm 150 mm bằng thanh nối tùy chọn
- Đi kèm chứng chỉ kiểm định, sẵn sàng tích hợp vào hệ thống QC
Nhận Báo Giá Panme Đo Lỗ Mitutoyo 368-175
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 125–150 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép MPE | ±5 µm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện satin chrome; đường kính thân: Ø 17 mm (đến 12 mm), Ø 23 mm (trên 12 mm) |
| Trục đo (Spindle) | Bước ren trục đo 0,5 mm |
| Bề mặt đo | Thép đã tôi cứng phủ titanium; phần côn: tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không bao gồm vòng chuẩn) |
| Khối lượng | 1120 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-175 có phạm vi đo bao nhiêu?
Mitutoyo 368-175 có phạm vi đo từ 125 đến 150 mm với độ chia 0,005 mm. Nếu cần đo lỗ sâu hơn, có thể lắp thêm thanh nối tùy chọn để tăng chiều sâu đo tối đa thêm 150 mm.
Ưu điểm của thiết kế 3 điểm so với panme đo trong thông thường là gì?
Thiết kế 3 điểm tiếp xúc cho phép tự động căn chỉnh tâm trong lỗ mà không cần thao tác định vị thủ công, giúp loại bỏ sai số do lệch tâm. Kết quả đo ổn định và lặp lại cao hơn so với panme đo trong 2 điểm truyền thống, đặc biệt phù hợp kiểm tra hàng loạt trong sản xuất.
Đầu đo phủ titanium có ưu điểm gì trong thực tế sử dụng?
Lớp phủ titanium trên bề mặt đo giúp tăng độ cứng bề mặt và khả năng chống mài mòn so với thép thông thường, kéo dài tuổi thọ của đầu đo khi tiếp xúc với các chi tiết gia công liên tục. Phần côn tungsten carbide cũng đảm bảo độ bền trong điều kiện môi trường khắc nghiệt.
Sản phẩm 368-175 được giao kèm những gì và vòng chuẩn có sẵn không?
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định xuất xưởng. Vòng chuẩn (setting ring) không có trong gói tiêu chuẩn mà là phụ kiện tùy chọn đặt mua riêng, được khuyến nghị dùng để hiệu chỉnh chính xác trước khi đo hàng loạt.
Làm thế nào để đặt mua Mitutoyo 368-175 và nhận báo giá tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam. Quý khách có thể liên hệ trực tiếp qua website maytienmini.vn để được tư vấn kỹ thuật, xác nhận tồn kho và nhận báo giá chính xác theo số lượng thực tế.
