Mitutoyo Panme Nhật Bản

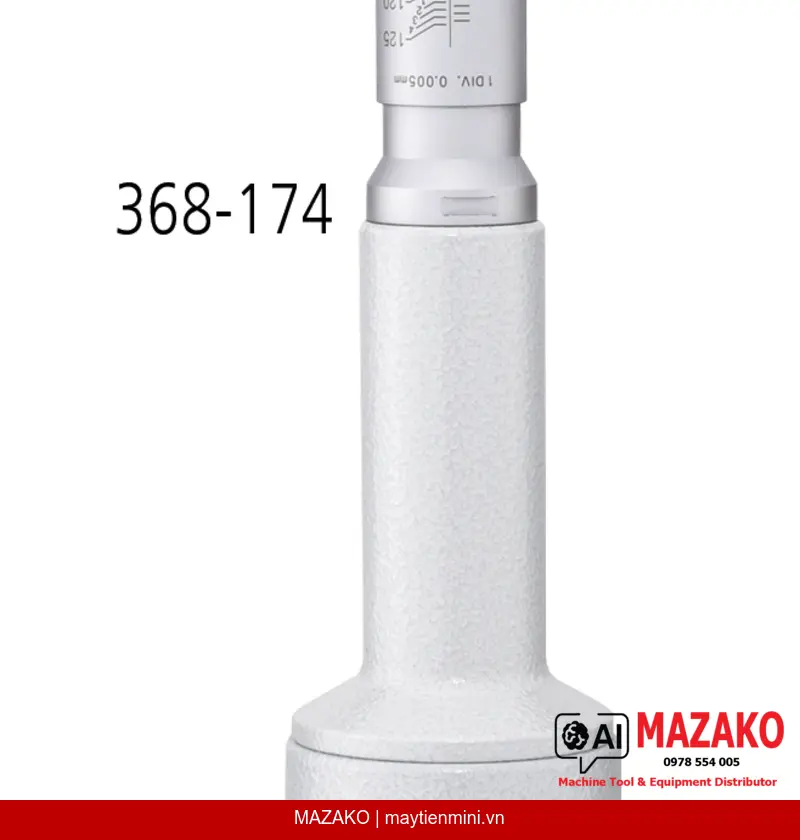

Panme Đo Lỗ 3 Điểm Mitutoyo 368-174 (100–125 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-174, phạm vi đo 100–125 mm, độ chia 0,005 mm, đầu đo phủ titanium, tự căn chỉnh tâm, sai số cho phép ±5 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-174 là dòng panme đo trong cơ khí chuyên dụng với cơ chế 3 đầu đo tự động căn chỉnh tâm, cho phép đo đường kính lỗ trong phạm vi 100–125 mm với độ chia 0,005 mm và sai số cho phép ±5 µm. Thiết bị phù hợp cho môi trường kiểm tra QC/QA yêu cầu độ lặp lại và độ chính xác cao trong sản xuất công nghiệp.
Cơ chế 3 điểm tự căn chỉnh tâm
Thiết kế 3 đầu đo giúp panme tự định tâm trong lỗ đo, loại bỏ sai số do lệch tâm và đảm bảo kết quả ổn định, nhất quán qua từng lần đo.
Đầu đo phủ titanium và hợp kim vonfram
Bề mặt tiếp xúc được phủ titanium trên thép cứng, phần côn sử dụng hợp kim vonfram carbide, tăng độ bền và khả năng chống mài mòn trong điều kiện sử dụng liên tục.
Cơ cấu ratchet stop đảm bảo độ lặp lại
Ratchet stop kiểm soát lực đo nhất quán trong mỗi lần thao tác, đảm bảo độ lặp lại cao và loại bỏ sai số do người vận hành.
Mở rộng chiều sâu đo lên đến 150 mm
Có thể sử dụng thanh nối tùy chọn để tăng chiều sâu đo tối đa thêm 150 mm, đáp ứng các ứng dụng đo lỗ sâu trong sản xuất cơ khí chính xác.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo lỗ 3 điểm Mitutoyo 368-174 được ứng dụng phổ biến trong kiểm tra kích thước lỗ gia công trên các chi tiết cơ khí, xi lanh, bạc lót và các lỗ có đường kính lớn trong ngành chế tạo máy, ô tô và hàng không. Phạm vi đo 100–125 mm phù hợp với nhiều chi tiết gia công cỡ trung và lớn.
Thông tin giao hàng và phụ kiện đi kèm
Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định. Vòng chuẩn (setting ring) là phụ kiện tùy chọn riêng, được khuyến nghị để chuẩn hóa trước khi đo nhằm đảm bảo độ chính xác tối ưu.
Tiêu chuẩn kỹ thuật nổi bật
Phạm vi đo 100–125 mm, độ chia 0,005 mm, sai số cho phép ±5 µm, bước trục đo 0,5 mm, khối lượng 1030 g — đáp ứng yêu cầu đo lường chính xác trong môi trường sản xuất B2B.
- Phạm vi đo 100–125 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±5 µm
- Đầu đo phủ titanium, phần côn hợp kim vonfram carbide
- Cơ chế 3 điểm tự căn chỉnh tâm, đảm bảo độ lặp lại
- Ratchet stop kiểm soát lực đo nhất quán
- Có thể mở rộng chiều sâu đo thêm 150 mm bằng thanh nối tùy chọn
- Kèm hộp, cờ lê, lục giác và chứng chỉ kiểm định
Tư vấn và báo giá Mitutoyo 368-174
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 100–125 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép MPE | ±5 µm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện satin chrome; đường kính thân: Ø 17 mm (≤12 mm), Ø 23 mm (>12 mm) |
| Bước trục đo | 0,5 mm |
| Bề mặt đầu đo | Thép cứng phủ titanium; phần côn: hợp kim vonfram carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không bao gồm vòng chuẩn) |
| Khối lượng | 1030 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-174 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 100 đến 125 mm, phù hợp để kiểm tra đường kính lỗ cỡ trung và lớn trong sản xuất cơ khí chính xác. Nếu cần mở rộng chiều sâu đo, có thể sử dụng thanh nối tùy chọn để tăng thêm tối đa 150 mm.
Ưu điểm của thiết kế 3 điểm tiếp xúc so với panme đo trong thông thường là gì?
Thiết kế 3 đầu đo cho phép panme tự động căn chỉnh tâm trong lỗ đo, không cần tìm vị trí đường kính lớn nhất như panme 2 điểm truyền thống. Điều này giúp giảm sai số do thao tác người dùng và cải thiện đáng kể độ lặp lại trong kiểm tra hàng loạt.
Vòng chuẩn (setting ring) có đi kèm theo máy không?
Vòng chuẩn không được bao gồm trong bộ thiết bị tiêu chuẩn của mã 368-174. Đây là phụ kiện tùy chọn cần mua riêng. Tuy nhiên, việc sử dụng vòng chuẩn được khuyến nghị để hiệu chuẩn thiết bị trước khi đo, đảm bảo độ chính xác tối ưu.
Đầu đo của Mitutoyo 368-174 được làm bằng vật liệu gì?
Bề mặt tiếp xúc chính được làm từ thép cứng có phủ lớp titanium, giúp chống mài mòn hiệu quả trong quá trình sử dụng liên tục. Phần côn của đầu đo sử dụng hợp kim vonfram carbide, đảm bảo tuổi thọ cao trong điều kiện công nghiệp.
Mitutoyo 368-174 phù hợp với ứng dụng kiểm tra nào trong nhà máy?
Thiết bị phù hợp để kiểm tra đường kính lỗ gia công trên các chi tiết như xi lanh, bạc lót, lỗ trục và các chi tiết cơ khí có đường kính từ 100 đến 125 mm. Ứng dụng phổ biến trong các ngành chế tạo máy, ô tô, hàng không và kiểm tra QC/QA sản xuất hàng loạt.
