Mitutoyo Panme Nhật Bản

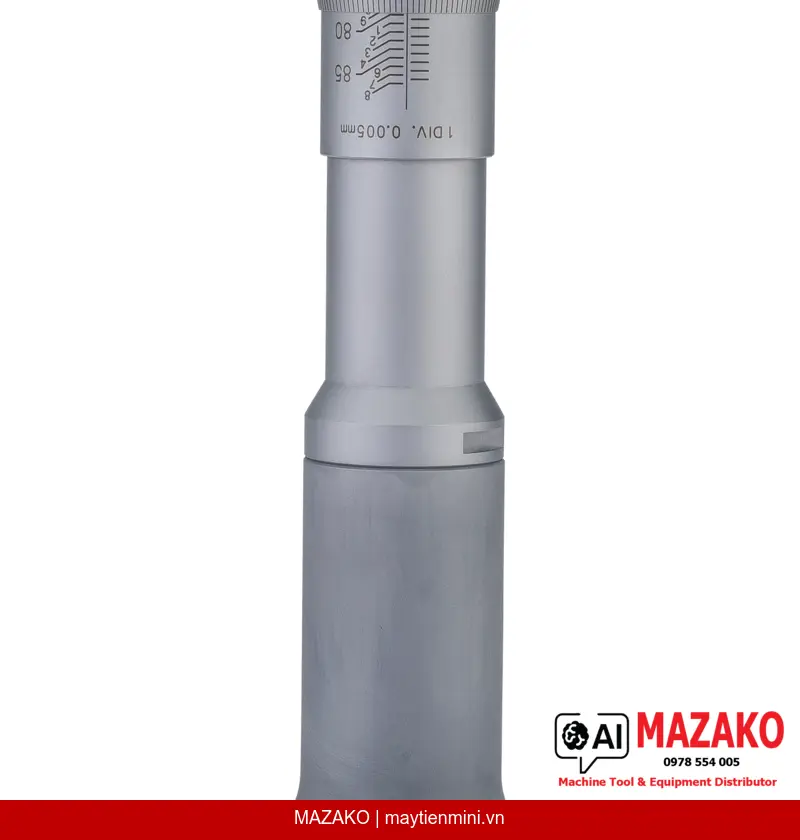

Panme Đo Lỗ 3 Điểm Mitutoyo 368-172 (75–88 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-172, phạm vi đo 75–88 mm, độ chia 0,005 mm, đầu đo phủ titanium, tự căn tâm, sai số cho phép ±4 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-172 là dòng panme đo trong cơ khí chuyên dụng với phạm vi đo 75–88 mm, ứng dụng trong kiểm tra lỗ bore yêu cầu độ chính xác cao trong môi trường sản xuất công nghiệp. Thiết kế 3 điểm tiếp xúc giúp tự động căn tâm, đảm bảo kết quả đo ổn định và nhất quán.
Đo 3 Điểm Tự Căn Tâm
Cơ chế 3 điểm tiếp xúc phân bố đều cho phép đầu đo tự động căn tâm trong lỗ, loại bỏ sai số do lệch tâm và rút ngắn thời gian đo.
Đầu Đo Phủ Titanium
Bề mặt đo làm từ thép cứng phủ titanium, phần côn bằng hợp kim tungsten carbide, tăng độ bền và khả năng chống mài mòn trong sử dụng liên tục.
Ratchet Stop Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo không đổi, đảm bảo độ lặp lại giữa các lần đo và giữa các người dùng khác nhau.
Có Thể Tăng Chiều Sâu Đo
Sử dụng thanh nối tùy chọn để tăng chiều sâu đo thêm tối đa 150 mm, phù hợp với các chi tiết có lỗ sâu trong thực tế sản xuất.
Ứng Dụng Trong Kiểm Tra Chất Lượng
Panme đo lỗ 3 điểm Mitutoyo 368-172 được sử dụng phổ biến trong kiểm tra kích thước lỗ bore trên các chi tiết gia công cơ khí chính xác, xi lanh, bạc trục và các hốc lỗ đòi hỏi dung sai chặt chẽ. Độ chia 0,005 mm cùng sai số cho phép ±4 µm đáp ứng tiêu chuẩn kiểm tra trong ngành cơ khí chế tạo, ô tô và thiết bị công nghiệp.
Thiết Kế Và Hoàn Thiện Bề Mặt
Núm xoay và thân thước có bề mặt hoàn thiện satin chrome chống lóa, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng. Bước ren trục đo 0,5 mm cho phép điều chỉnh mịn và chính xác. Thiết kế nhỏ gọn với đường kính thân Ø17 mm (cho chiều dài đến 12 mm) và Ø23 mm (cho chiều dài trên 12 mm) phù hợp với không gian đo hạn chế.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được cung cấp đầy đủ: hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng. Vòng chuẩn (setting ring) là phụ kiện tùy chọn, có thể đặt thêm để hiệu chuẩn trước khi đo.
- Phạm vi đo 75–88 mm, độ chia 0,005 mm
- Sai số cho phép E MPE: ±4 µm
- Đầu đo phủ titanium, côn tungsten carbide
- Cơ cấu ratchet stop đảm bảo độ lặp lại
- Có thể mở rộng chiều sâu đo thêm 150 mm với thanh nối tùy chọn
- Kèm chứng chỉ kiểm tra xuất xưởng
- Khối lượng 570 g, bề mặt satin chrome chống lóa
Báo Giá Panme Đo Lỗ Mitutoyo 368-172
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 75–88 mm |
| Độ chia (Graduation) | 0,005 mm |
| Sai số cho phép E MPE | ±4 µm |
| Bề mặt hoàn thiện thang đo | Núm xoay và thân thước satin chrome; đến 12 mm: Ø 17 mm; trên 12 mm: Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu bề mặt đo | Thép cứng phủ titanium; phần côn: tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 570 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-172 có phạm vi đo bao nhiêu?
Sản phẩm có phạm vi đo từ 75 đến 88 mm, độ chia 0,005 mm với sai số cho phép ±4 µm. Đây là dải đo phù hợp để kiểm tra các lỗ bore cỡ trung trong gia công cơ khí chính xác.
Ưu điểm của thiết kế đo 3 điểm so với panme đo trong thông thường là gì?
Thiết kế 3 điểm tiếp xúc phân bố đồng đều giúp đầu đo tự động căn tâm trong lỗ, không cần người dùng điều chỉnh thủ công để tìm đường kính lớn nhất. Điều này rút ngắn thời gian đo và giảm sai số do kỹ năng thao tác của từng người.
Đầu đo phủ titanium mang lại lợi ích gì trong sử dụng thực tế?
Lớp phủ titanium trên bề mặt đo giúp tăng độ cứng bề mặt và khả năng chống mài mòn đáng kể so với thép thường. Kết hợp phần côn bằng tungsten carbide, tuổi thọ của đầu đo được kéo dài trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Có thể đo các lỗ có chiều sâu lớn hơn bằng sản phẩm này không?
Có. Bằng cách sử dụng thanh nối tùy chọn (extension rod), chiều sâu đo tối đa có thể tăng thêm 150 mm. Thanh nối là phụ kiện mua thêm, không đi kèm trong bộ tiêu chuẩn.
Sản phẩm có kèm vòng chuẩn (setting ring) để hiệu chuẩn trước khi đo không?
Bộ tiêu chuẩn của Mitutoyo 368-172 không bao gồm vòng chuẩn. Vòng chuẩn thép (steel setting ring) là phụ kiện tùy chọn có thể đặt mua thêm để thực hiện hiệu chuẩn chính xác trước khi tiến hành đo. Liên hệ MAZAKO để tư vấn phụ kiện phù hợp.
