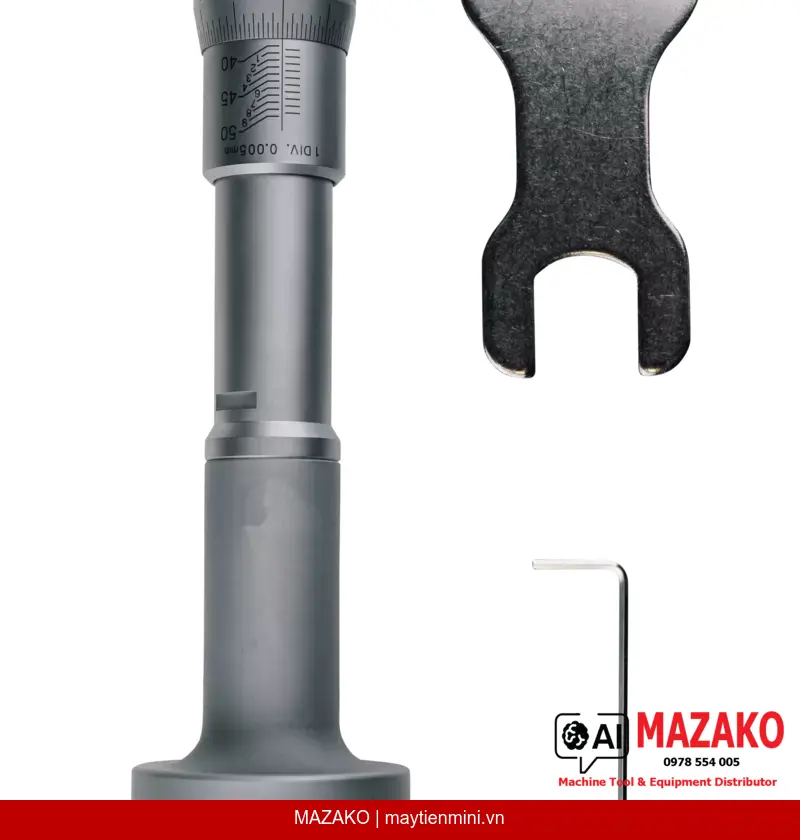

Panme Đo Lỗ 3 Điểm Mitutoyo 368-169 (40–50 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-169, phạm vi đo 40–50 mm, độ chia 0,005 mm, đầu đo phủ titanium, tự căn tâm, sai số cho phép ±3 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-169 là dòng panme đo trong cơ khí chuyên dụng với phạm vi đo 40–50 mm, thiết kế 3 điểm tiếp xúc giúp tự động căn tâm, cho kết quả đo ổn định và chính xác ngay cả trong môi trường sản xuất liên tục.
Đầu đo phủ Titanium
Các chốt đo được phủ titanium trên nền thép cứng côn, tăng độ bền mài mòn và duy trì độ chính xác lâu dài trong điều kiện sử dụng công nghiệp.
Tự căn tâm 3 điểm
Thiết kế 3 điểm tiếp xúc đảm bảo đầu đo tự căn tâm trong lỗ, loại bỏ sai lệch do định vị thủ công, nâng cao độ lặp lại giữa các lần đo.
Cơ cấu chốt ratchet
Chốt ratchet tích hợp kiểm soát lực đo đồng đều, đảm bảo độ lặp lại cao và bảo vệ bề mặt chi tiết khỏi lực đo quá mức.
Mở rộng chiều sâu đo
Có thể tăng chiều sâu đo tối đa thêm 150 mm bằng cần nối tùy chọn, phù hợp với các lỗ sâu trong chi tiết gia công cơ khí.
Ứng dụng trong kiểm soát chất lượng sản xuất
Panme đo lỗ 3 điểm Mitutoyo 368-169 được ứng dụng rộng rãi trong kiểm tra đường kính lỗ trụ, lỗ doa, lỗ gia công CNC tại các xưởng cơ khí chính xác, nhà máy ô tô, điện tử và thiết bị công nghiệp. Với sai số cho phép ±3 µm, thiết bị đáp ứng yêu cầu kiểm soát dung sai chặt chẽ theo tiêu chuẩn ISO.
Thiết kế thang chia và trục đo
Thân thước và núm xoay được hoàn thiện bề mặt satin chrome chống chói, giúp đọc số dễ dàng trong điều kiện ánh sáng nhà xưởng. Bước ren trục đo 0,5 mm kết hợp độ chia 0,005 mm cho phép đọc giá trị chính xác mà không cần nguồn điện.
Bộ giao hàng tiêu chuẩn
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác và chứng nhận kiểm định. Vòng chỉnh chuẩn (setting ring) là phụ kiện tùy chọn, không đi kèm mặc định — khuyến nghị đặt đồng thời để đảm bảo hiệu chuẩn trước khi sử dụng.
- Phạm vi đo 40–50 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±3 µm
- Đầu đo titanium trên thép cứng côn và hợp kim vonfram carbide
- Bước ren trục đo 0,5 mm, thang chia cơ khí (không cần pin)
- Có thể kéo dài chiều sâu đo thêm 150 mm với cần nối tùy chọn
- Khối lượng 330 g, dễ cầm tay trong không gian hạn chế
Nhận báo giá Panme đo lỗ Mitutoyo 368-169
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 40–50 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép (MPE) | ±3 µm |
| Thang chia | Núm xoay và thân thước hoàn thiện satin chrome; đường kính thân: đến 12 mm → Ø 17 mm, trên 12 mm → Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Vật liệu đầu đo | Thép cứng côn phủ titanium / hợp kim vonfram carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bộ giao hàng | Hộp, cờ lê, lục giác, chứng nhận kiểm định (không bao gồm vòng chỉnh chuẩn) |
| Khối lượng | 330 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-169 khác gì so với panme đo lỗ 2 điểm thông thường?
Thiết kế 3 điểm tiếp xúc giúp đầu đo tự căn tâm trong lỗ mà không cần điều chỉnh thủ công như panme 2 điểm. Điều này giúp loại bỏ sai số định vị, tăng độ lặp lại và rút ngắn thời gian đo trong sản xuất hàng loạt.
Cần nối tùy chọn có sẵn không và mua ở đâu?
Cần nối (extension rod) cho phép tăng chiều sâu đo thêm 150 mm là phụ kiện tùy chọn, không đi kèm bộ tiêu chuẩn. Liên hệ MAZAKO để được tư vấn đặt hàng phụ kiện chính hãng Mitutoyo phù hợp.
Vòng chỉnh chuẩn (setting ring) có bắt buộc không?
Vòng chỉnh chuẩn không đi kèm mặc định nhưng được khuyến nghị sử dụng để hiệu chuẩn thiết bị trước khi đo. Mitutoyo cung cấp vòng chỉnh chuẩn thép tùy chọn phù hợp với dải đo 40–50 mm của mã 368-169.
Sai số ±3 µm có đáp ứng yêu cầu kiểm tra dung sai IT6 không?
Với MPE ±3 µm ở phạm vi đo 40–50 mm, panme 368-169 phù hợp kiểm tra dung sai từ IT7 trở lên trong dải kích thước này. Với dung sai IT6 (khoảng ±8 µm ở 50 mm), thiết bị vẫn nằm trong ngưỡng tỷ lệ 1:2,5 theo khuyến nghị kiểm soát chất lượng.
Làm thế nào để đặt hàng và nhận báo giá Mitutoyo 368-169 tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam. Khách hàng có thể liên hệ qua website maytienmini.vn hoặc gọi trực tiếp để nhận báo giá, tư vấn kỹ thuật và hỗ trợ sau bán hàng.
