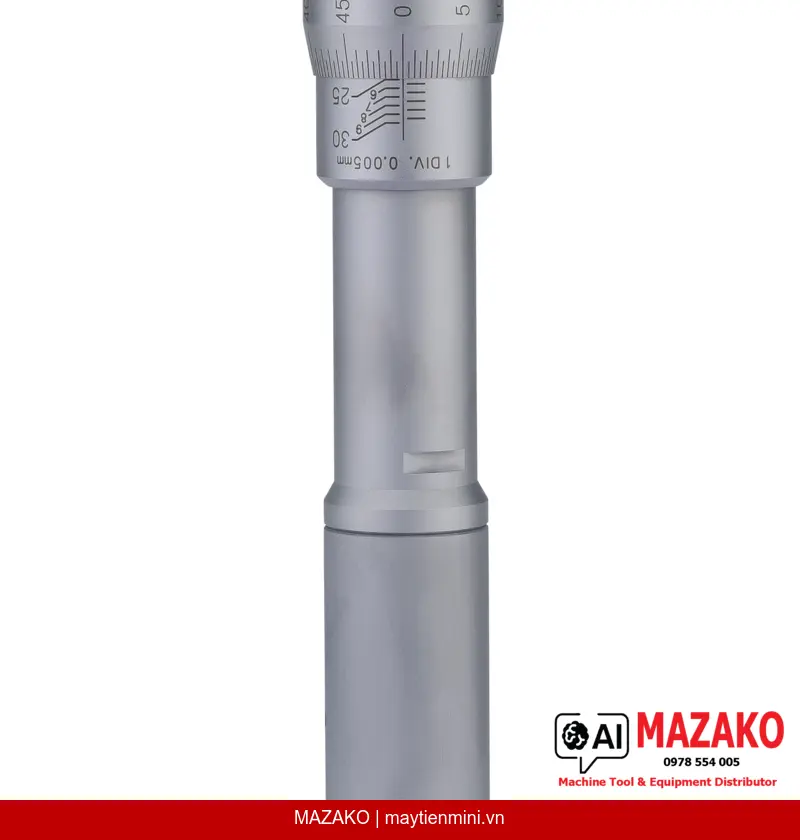

Panme Đo Lỗ 3 Điểm Mitutoyo 368-167 (25–30 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-167, phạm vi đo 25–30 mm, độ chia 0,005 mm, đầu đo phủ titanium, tự động căn tâm, sai số cho phép ±3 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-167 là dòng panme đo trong cơ khí (Analog) chuyên dụng, phạm vi đo 25–30 mm, ứng dụng đo đường kính lỗ chính xác cao trong môi trường sản xuất công nghiệp. Thiết kế 3 điểm tiếp xúc cho phép tự động căn tâm, loại bỏ sai số do lệch tâm khi đo.
Đầu đo phủ Titanium
Các chốt đo được phủ titanium trên nền thép cứng côn, đảm bảo độ bền cao, chống mài mòn, duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Tự động căn tâm 3 điểm
Cơ chế 3 điểm tiếp xúc đồng đều giúp dụng cụ tự định tâm trong lỗ đo, cho kết quả ổn định và loại bỏ sai số do thao tác người dùng.
Cơ cấu Ratchet Stop
Núm xoay tích hợp ratchet stop đảm bảo lực đo nhất quán trong mỗi lần đo, nâng cao độ lặp lại và tính tin cậy của kết quả kiểm tra.
Mở rộng độ sâu đo tùy chọn
Có thể tăng độ sâu đo tối đa thêm 150 mm bằng cách lắp thêm cần nối (extension rod) tùy chọn, phù hợp với chi tiết có chiều sâu lỗ lớn.
Ứng dụng trong kiểm tra chất lượng (QC/QA)
Panme đo lỗ 3 điểm Mitutoyo 368-167 được sử dụng phổ biến tại các bộ phận QC/QA trong ngành cơ khí chế tạo, gia công chi tiết động cơ, xi lanh, bạc đỡ và các chi tiết trụ tròn yêu cầu dung sai lỗ chặt chẽ. Độ chia 0,005 mm và sai số cho phép ±3 µm đáp ứng tiêu chuẩn kiểm tra khắt khe.
Vận hành và hiệu chuẩn
Thân thước và núm xoay có bề mặt hoàn thiện satin chrome, giảm phản chiếu ánh sáng, dễ đọc vạch chia trong điều kiện chiếu sáng công xưởng. Vòng cài đặt (setting ring) có thể mua thêm để hiệu chuẩn thiết bị trước khi đo, đảm bảo truy nguyên nguồn gốc đo lường. Sản phẩm đi kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng.
Thông tin quan trọng cho bộ phận mua hàng
Sản phẩm cung cấp kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra. Vòng cài đặt (setting ring) và cần nối mở rộng (extension rod) là phụ kiện tùy chọn, đặt mua riêng. Khối lượng 280 g, phù hợp sử dụng tay trong thời gian dài.
- Phạm vi đo: 25–30 mm — phù hợp lỗ nhỏ đến trung bình
- Độ chia: 0,005 mm — đọc trị số nhanh, chính xác
- Sai số cho phép MPE: ±3 µm — đáp ứng tiêu chuẩn QC công nghiệp
- Đầu đo tungsten carbide phủ titanium — tuổi thọ cao
- Có chứng chỉ kiểm tra xuất xưởng đi kèm
- Tương thích phụ kiện mở rộng chính hãng Mitutoyo
Nhận báo giá Panme Đo Lỗ Mitutoyo 368-167
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 25–30 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép MPE | ±3 µm |
| Bề mặt thân thước / núm xoay | Satin chrome |
| Đường kính thân (≤12 mm) | Ø 17 mm |
| Đường kính thân (>12 mm) | Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu đầu đo | Thép cứng côn phủ titanium / tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng cài đặt) |
| Khối lượng | 280 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-167 có ưu điểm gì so với panme đo trong 2 điểm thông thường?
Thiết kế 3 điểm tiếp xúc cho phép dụng cụ tự động căn tâm trong lỗ đo mà không cần điều chỉnh thủ công, loại bỏ sai số do lệch trục. Kết quả đo ổn định và lặp lại tốt hơn so với panme đo trong 2 điểm truyền thống, đặc biệt hữu ích khi đo các lỗ yêu cầu dung sai chặt.
Thiết bị 368-167 có cần vòng cài đặt (setting ring) để sử dụng không?
Vòng cài đặt (setting ring) không đi kèm theo mặc định nhưng được khuyến nghị sử dụng để hiệu chuẩn thiết bị trước khi đo, đảm bảo kết quả truy nguyên được. Vòng cài đặt là phụ kiện tùy chọn, có thể đặt mua riêng từ MAZAKO.
Có thể đo lỗ có chiều sâu lớn hơn thân thước không?
Có. Thiết bị hỗ trợ lắp thêm cần nối (extension rod) tùy chọn, cho phép tăng độ sâu đo tối đa thêm 150 mm. Đây là giải pháp phù hợp khi kiểm tra các chi tiết như xi lanh hoặc bạc đỡ có chiều sâu lỗ lớn.
Sai số cho phép MPE ±3 µm có đáp ứng yêu cầu kiểm tra sản xuất chính xác không?
MPE ±3 µm là mức độ chính xác phù hợp cho kiểm tra QC/QA trong gia công cơ khí chính xác, bao gồm đo lỗ động cơ, bạc đỡ và các chi tiết lắp ghép có dung sai H6–H7. Nếu yêu cầu cao hơn, cần đánh giá thêm điều kiện môi trường và quy trình hiệu chuẩn.
Sản phẩm Mitutoyo 368-167 mua tại MAZAKO có chứng chỉ gì không?
Sản phẩm đi kèm chứng chỉ kiểm tra (certificate of inspection) xuất xưởng từ nhà máy Mitutoyo. MAZAKO là nhà phân phối thiết bị đo lường chính hãng tại Việt Nam, hàng có đầy đủ hồ sơ nguồn gốc xuất xứ.
