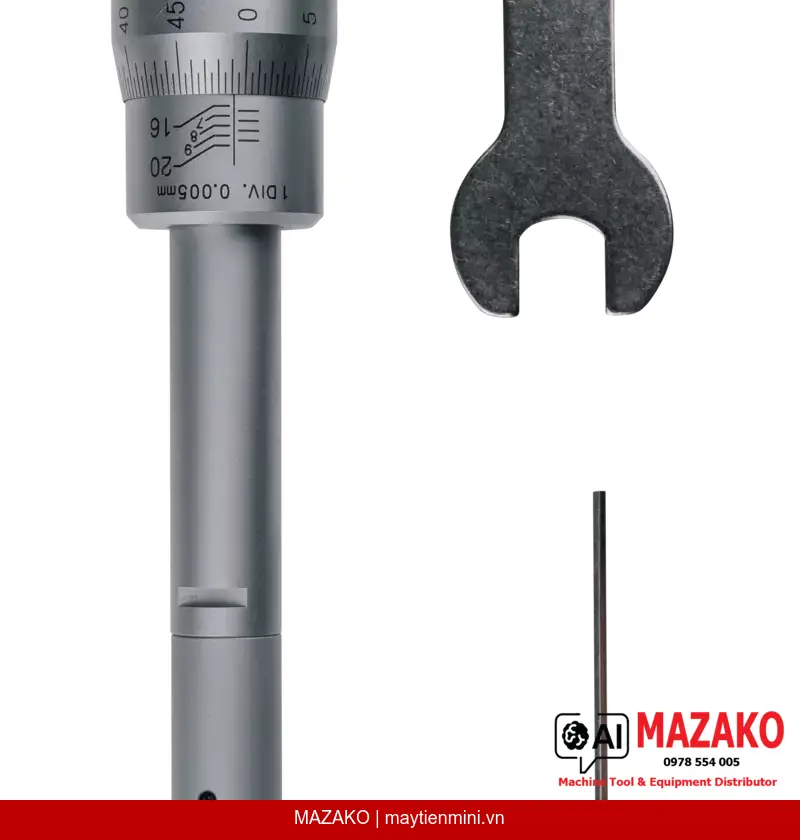

Panme Đo Lỗ 3 Điểm Mitutoyo 368-165 (16–20 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-165, phạm vi đo 16–20 mm, độ chia 0,005 mm, đầu đo phủ titanium, tự định tâm, sai số cho phép ±3 µm. Phù hợp kiểm tra lỗ chính xác cao trong sản xuất.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-165 là dòng panme đo trong cơ khí (analog) chuyên dụng cho đo kiểm đường kính lỗ trong phạm vi 16–20 mm. Thiết kế 3 điểm tiếp xúc với đầu đo phủ titanium cho phép tự định tâm tức thì, đảm bảo kết quả đo ổn định và lặp lại cao trong môi trường sản xuất công nghiệp.
Cơ chế 3 điểm tự định tâm
Thiết kế 3 điểm tiếp xúc đồng đều tự động căn tâm dụng cụ trong lỗ cần đo, loại bỏ sai số do lệch tâm và cho phép thao tác đo chỉ bằng một tay.
Đầu đo phủ titanium
Bề mặt đầu đo được phủ titanium trên nền thép cứng côn, kết hợp mặt tiếp xúc tungsten carbide, tăng độ bền mài mòn và duy trì độ chính xác lâu dài.
Chốt ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định, giúp kết quả đo có độ lặp lại cao giữa các lần đo và giữa các người đo khác nhau.
Mở rộng chiều sâu đo
Có thể tăng chiều sâu đo tối đa thêm 150 mm bằng cách lắp thêm thanh nối tùy chọn (extension rod), phù hợp với các chi tiết có lỗ sâu.
Ứng dụng trong sản xuất công nghiệp
Panme đo lỗ 3 điểm 368-165 được sử dụng rộng rãi trong các bộ phận QC/QA và gia công cơ khí chính xác để kiểm tra dung sai lỗ trục, lỗ xylanh, lỗ bạc lót và các chi tiết lỗ có yêu cầu dung sai cao. Phạm vi đo 16–20 mm với độ chia 0,005 mm đáp ứng tiêu chuẩn kiểm tra trong ngành ô tô, cơ khí chính xác và thiết bị công nghiệp.
Tiêu chuẩn cung cấp
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra xuất xưởng. Vòng chuẩn (setting ring) không đi kèm nhưng có thể đặt mua riêng để hiệu chỉnh trước khi đo.
Lưu ý kỹ thuật quan trọng
Sai số cho phép tối đa (MPE) là ±3 µm. Để đảm bảo độ chính xác, cần hiệu chỉnh dụng cụ bằng vòng chuẩn thép (steel setting ring) trước mỗi ca đo. Bước ren trục đo 0,5 mm, mặt chia độ hoàn thiện satin chrome.
- Phạm vi đo 16–20 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±3 µm
- Đầu đo phủ titanium, mặt tiếp xúc tungsten carbide
- Tự định tâm 3 điểm, thao tác một tay
- Chốt ratchet kiểm soát lực đo, đảm bảo độ lặp lại
- Mở rộng chiều sâu đo +150 mm với thanh nối tùy chọn
- Đi kèm chứng chỉ kiểm tra xuất xưởng Mitutoyo
Tư vấn và báo giá Panme Đo Lỗ Mitutoyo 368-165
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 16–20 mm |
| Độ chia (Graduation) | 0,005 mm |
| Sai số cho phép MPE | ±3 µm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện satin chrome; Đường kính thân: Ø17 mm (≤12 mm chiều sâu), Ø23 mm (>12 mm chiều sâu) |
| Bước ren trục đo | 0,5 mm |
| Vật liệu đầu đo | Thép cứng côn phủ titanium; mặt tiếp xúc tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không bao gồm vòng chuẩn) |
| Khối lượng | 160 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-165 có ưu điểm gì so với panme đo trong 2 điểm thông thường?
Thiết kế 3 điểm tiếp xúc giúp dụng cụ tự động căn tâm trong lỗ, loại bỏ sai số do lệch tâm thường gặp ở panme đo trong 2 điểm. Kết quả đo ổn định hơn, có thể thao tác bằng một tay và phù hợp với môi trường sản xuất cần đo nhanh, lặp lại nhiều lần.
Cần hiệu chỉnh panme 368-165 bằng dụng cụ nào trước khi đo?
Cần dùng vòng chuẩn thép (steel setting ring) phù hợp với kích thước danh nghĩa trong phạm vi đo để hiệu chỉnh điểm 0 trước mỗi ca đo. Vòng chuẩn không đi kèm bộ sản phẩm nhưng Mitutoyo cung cấp như phụ kiện tùy chọn riêng.
Sai số cho phép MPE ±3 µm có ý nghĩa gì trong kiểm tra dung sai?
MPE (Maximum Permissible Error) ±3 µm là sai số lớn nhất được phép theo tiêu chuẩn nhà sản xuất. Điều này có nghĩa kết quả đo thực tế có thể lệch tối đa ±3 µm so với giá trị thực. Với chi tiết có dung sai yêu cầu chặt hơn ±6 µm, cần đánh giá năng lực đo lường (MSA) trước khi đưa vào sử dụng chính thức.
Có thể mở rộng chiều sâu đo của panme 368-165 không?
Có. Chiều sâu đo tối đa có thể tăng thêm 150 mm bằng cách lắp thanh nối (extension rod) tùy chọn. Điều này cho phép đo các lỗ sâu mà không cần thay thế dụng cụ, giữ nguyên độ chính xác trong phạm vi đo ban đầu.
Panme đo lỗ Mitutoyo 368-165 phù hợp với những ngành sản xuất nào?
Sản phẩm phù hợp với gia công cơ khí chính xác, sản xuất ô tô và xe máy, chế tạo khuôn mẫu, thiết bị thủy lực và khí nén — bất kỳ ứng dụng nào yêu cầu kiểm tra đường kính lỗ trong khoảng 16–20 mm với dung sai cấp µm.
