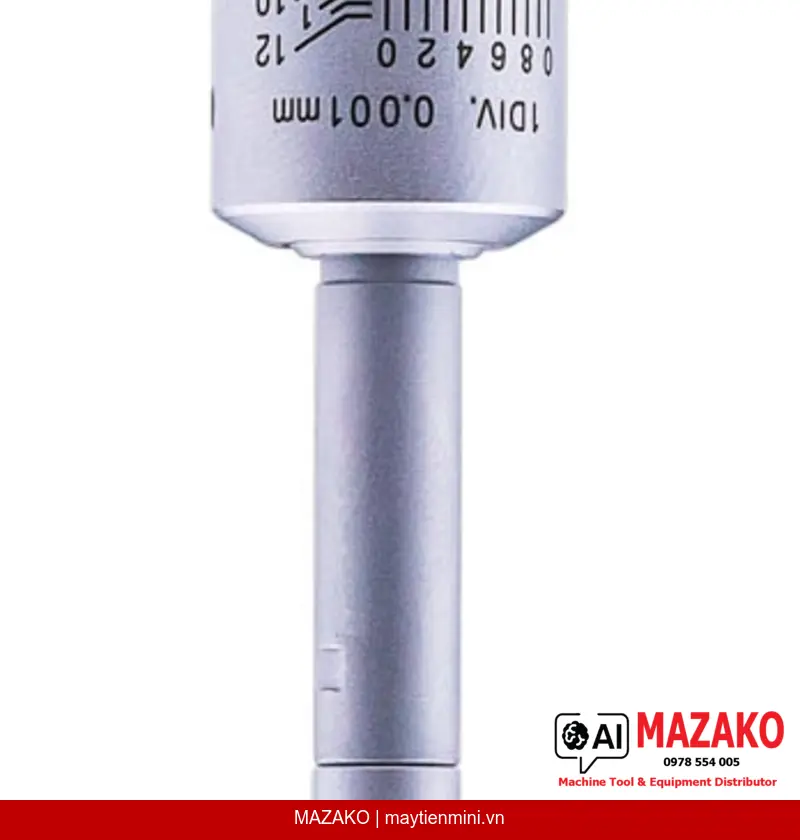

Panme Đo Lỗ 3 Điểm Mitutoyo 368-163 (10-12 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-163, phạm vi đo 10–12 mm, độ chia 0,001 mm, đầu đo phủ titanium carbide, tự căn chỉnh tâm, sai số cho phép ±2 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-163 là dòng panme đo trong cơ khí chuyên dụng với cơ chế 3 điểm tiếp xúc, cho phép tự động căn chỉnh tâm lỗ và đảm bảo kết quả đo ổn định, lặp lại. Phạm vi đo 10–12 mm, độ chia 0,001 mm, phù hợp cho các bộ phận QC/QA trong môi trường sản xuất chính xác cao.
Đầu đo phủ Titanium Carbide
Các đầu đo được phủ titanium carbide kết hợp côn tungsten carbide, tăng độ bền chịu mài mòn, duy trì độ chính xác sau thời gian dài sử dụng trong môi trường sản xuất.
Cơ chế 3 điểm tự căn tâm
Thiết kế 3 điểm tiếp xúc giúp panme tự động căn chỉnh vào tâm lỗ, loại bỏ sai số do lệch tâm, nâng cao tính ổn định và tin cậy của phép đo.
Chốt cóc đảm bảo độ lặp lại
Cơ cấu chốt cóc (ratchet stop) kiểm soát lực đo đồng đều, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người vận hành khác nhau.
Mở rộng chiều sâu đo linh hoạt
Có thể tăng chiều sâu đo tối đa thêm 100 mm bằng thanh nối tùy chọn, phù hợp với các chi tiết có độ sâu lỗ lớn mà không cần thay đổi thiết bị.
Ứng dụng trong kiểm soát chất lượng sản xuất
Panme đo lỗ 3 điểm Mitutoyo 368-163 được sử dụng phổ biến trong kiểm tra đường kính lỗ, lỗ xi lanh, bạc đạn và các chi tiết gia công CNC đòi hỏi dung sai chặt chẽ từ ±2 µm. Thiết kế cơ khí (analog) không phụ thuộc vào pin hay điện tử, phù hợp cho môi trường sản xuất có yêu cầu độ bền cao.
Thông số nổi bật
Phạm vi đo 10–12 mm với độ chia 0,001 mm và sai số cho phép MPE ±2 µm. Núm xoay và thân thước hoàn thiện bằng chrome mờ chống chói. Bước ren trục đo 0,5 mm. Khối lượng chỉ 60 g, thuận tiện sử dụng lâu dài.
Kèm theo phụ kiện đầy đủ
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (certificate of inspection). Vòng chuẩn (setting ring) có thể mua thêm tùy chọn để hiệu chuẩn trước khi đo.
- Phạm vi đo: 10–12 mm, độ chia 0,001 mm
- Sai số cho phép MPE: ±2 µm
- Đầu đo phủ titanium carbide, côn tungsten carbide
- Cơ chế 3 điểm tự căn tâm, chốt cóc đảm bảo độ lặp lại
- Bước ren trục đo 0,5 mm
- Mở rộng chiều sâu đo thêm 100 mm (thanh nối tùy chọn)
- Kèm hộp, cờ lê, lục giác, chứng chỉ kiểm định
Tư vấn & Báo giá Panme Đo Lỗ Mitutoyo 368-163
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí (Analog) |
| Phạm vi đo | 10–12 mm |
| Độ chia | 0,001 mm |
| Sai số cho phép MPE | ±2 µm |
| Hoàn thiện thước | Núm xoay và thân thước chrome mờ; đến 12 mm: Ø 17 mm; trên 12 mm: Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Vật liệu đầu đo | Phủ titanium carbide; côn: tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm định (không kèm vòng chuẩn) |
| Khối lượng | 60 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-163 có phạm vi đo bao nhiêu?
Mitutoyo 368-163 có phạm vi đo từ 10 đến 12 mm với độ chia 0,001 mm. Sai số cho phép MPE là ±2 µm, phù hợp cho kiểm tra các lỗ nhỏ đòi hỏi dung sai chặt chẽ.
Ưu điểm của thiết kế 3 điểm so với panme đo trong thông thường là gì?
Thiết kế 3 điểm tiếp xúc giúp panme tự động căn chỉnh vào đúng tâm lỗ, loại bỏ sai số do lệch tâm thường gặp ở panme đo trong 2 điểm. Kết quả đo ổn định hơn và ít phụ thuộc vào kỹ năng người vận hành.
Có thể tăng chiều sâu đo của Mitutoyo 368-163 không?
Có. Bằng cách lắp thêm thanh nối tùy chọn, chiều sâu đo tối đa có thể tăng thêm 100 mm. Điều này cho phép kiểm tra các chi tiết có lỗ sâu mà không cần sử dụng thiết bị riêng biệt.
Vòng chuẩn (setting ring) có đi kèm theo sản phẩm không?
Không. Bộ sản phẩm tiêu chuẩn bao gồm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm định. Vòng chuẩn là phụ kiện tùy chọn, cần đặt mua thêm riêng để hiệu chuẩn thiết bị trước khi sử dụng.
Mitutoyo 368-163 phù hợp với ứng dụng kiểm tra nào trong nhà máy?
Thiết bị phù hợp kiểm tra đường kính lỗ xi lanh, bạc đạn, lỗ gia công CNC và các chi tiết cơ khí chính xác trong phạm vi 10–12 mm. Thiết kế cơ khí không phụ thuộc pin, bền bỉ trong môi trường sản xuất công nghiệp.
