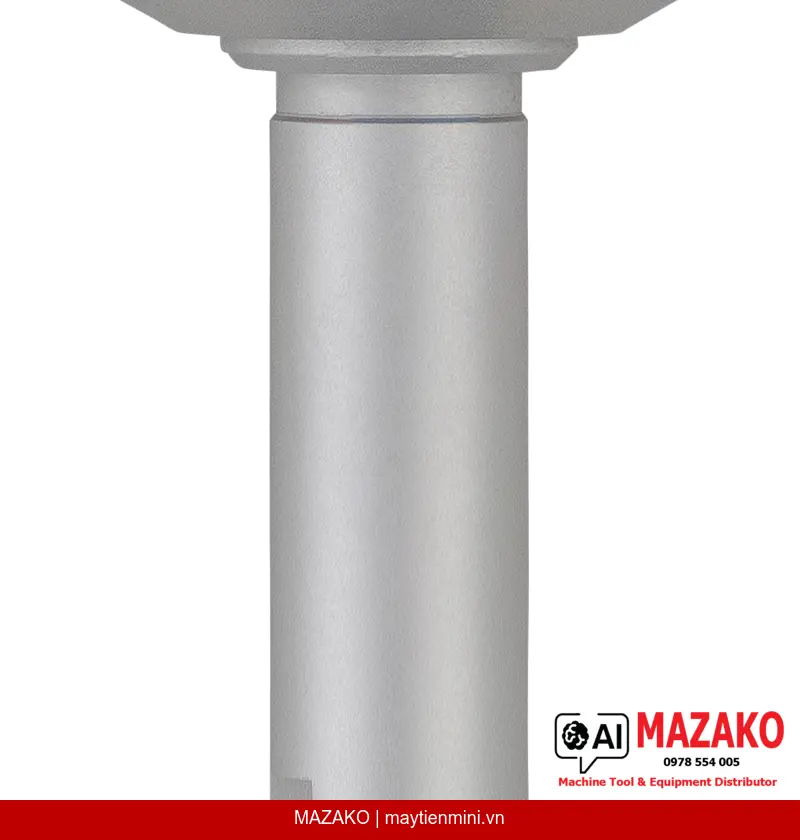

Panme Đo Lỗ 3 Điểm Mitutoyo 368-162 (8-10mm)
Panme đo lỗ 3 điểm Mitutoyo 368-162, phạm vi đo 8–10mm, độ chia 0,001mm, đầu đo phủ titan, tự căn chỉnh tâm, độ chính xác ±2µm, có cóc hãm đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-162 là dòng panme đo trong cơ khí chuyên dụng với cơ chế 3 điểm tiếp xúc, phạm vi đo 8–10mm và độ chia 0,001mm. Thiết kế tự căn chỉnh tâm tự động giúp đảm bảo kết quả đo ổn định, phù hợp cho kiểm tra lỗ khoan, lỗ doa trong môi trường sản xuất công nghiệp chính xác cao.
Cơ chế 3 điểm tiếp xúc
Thiết kế 3 điểm đo giúp tự động căn chỉnh tâm lỗ, loại bỏ sai số do lệch tâm, đảm bảo kết quả đo ổn định và tái lập cao trong môi trường sản xuất.
Đầu đo phủ titan carbide volfram
Bề mặt đầu đo được phủ titan trên nền carbide vonfram, chịu mài mòn vượt trội, duy trì độ chính xác lâu dài ngay cả khi đo liên tục.
Cóc hãm đảm bảo độ lặp lại
Cơ cấu cóc hãm (ratchet stop) tích hợp kiểm soát lực đo đồng đều, đảm bảo độ lặp lại khi nhiều người vận hành hoặc đo nhiều lần trên cùng một chi tiết.
Khả năng mở rộng phạm vi đo
Có thể tăng chiều sâu đo tối đa thêm 100mm bằng cách lắp thêm thanh nối tùy chọn, phù hợp đo các lỗ sâu trong thực tế sản xuất.
Ứng dụng trong kiểm soát chất lượng sản xuất
Panme đo lỗ 3 điểm Mitutoyo 368-162 được ứng dụng rộng rãi trong kiểm tra đường kính lỗ trên các chi tiết cơ khí chính xác như xi lanh, bạc lót, lỗ doa CNC. Với phạm vi đo 8–10mm và sai số cho phép tối đa ±2µm, thiết bị đáp ứng yêu cầu kiểm soát dung sai chặt chẽ theo tiêu chuẩn ISO trong ngành cơ khí, ô tô và thiết bị công nghiệp.
Xuất xứ và tiêu chuẩn đi kèm
Sản phẩm được cung cấp kèm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (certificate of inspection). Vòng căn chỉnh (setting ring) bán riêng theo yêu cầu. Thimble và thân thước hoàn thiện bề mặt satin chrome giảm chói, dễ đọc trong điều kiện ánh sáng nhà máy.
Tại sao chọn Panme đo lỗ 3 điểm thay vì đồng hồ đo lỗ thông thường?
Cơ chế 3 điểm tiếp xúc của dòng Holtest loại bỏ hoàn toàn bước tìm điểm đường kính lớn nhất như đồng hồ đo lỗ 2 điểm thông thường. Kết quả đo trực tiếp, ổn định hơn và không phụ thuộc kỹ năng người đo, phù hợp triển khai trong dây chuyền QC công nghiệp.
- Phạm vi đo 8–10mm, độ chia 0,001mm
- Sai số cho phép tối đa (MPE): ±2µm
- Đầu đo carbide vonfram phủ titan — độ bền cao
- Tự căn chỉnh tâm — kết quả ổn định, không phụ thuộc kỹ năng
- Cóc hãm đảm bảo độ lặp lại đo lường
- Mở rộng chiều sâu đo thêm 100mm với thanh nối tùy chọn
- Kèm chứng chỉ kiểm tra xuất xưởng Mitutoyo
Nhận báo giá Panme Đo Lỗ 3 Điểm Mitutoyo 368-162
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 8–10 mm |
| Độ chia (Graduation) | 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±2 µm |
| Bề mặt thước | Thimble và thân thước hoàn thiện satin chrome; Đến 12mm: Ø 17mm; Trên 12mm: Ø 23mm |
| Bước xoắn trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu đầu đo | Carbide vonfram phủ titan (titanium coated tungsten carbide) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng căn chỉnh) |
| Khối lượng | 60 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-162 có phạm vi đo bao nhiêu?
Mitutoyo 368-162 có phạm vi đo từ 8 đến 10mm với độ chia 0,001mm. Sai số cho phép tối đa (MPE) là ±2µm, đáp ứng yêu cầu kiểm tra dung sai chặt trong gia công cơ khí chính xác.
Ưu điểm của cơ chế 3 điểm so với panme đo trong 2 điểm thông thường là gì?
Cơ chế 3 điểm tiếp xúc tự động căn chỉnh tâm lỗ, cho phép đo trực tiếp đường kính mà không cần tìm điểm cực đại như thiết bị 2 điểm. Kết quả đo ổn định hơn, ít phụ thuộc vào kỹ năng người vận hành và phù hợp triển khai trong dây chuyền QC công nghiệp.
Đầu đo của 368-162 được làm từ vật liệu gì và có bền không?
Đầu đo được làm từ carbide vonfram phủ titan, là vật liệu có độ cứng và khả năng chống mài mòn cao. Lớp phủ titan giúp kéo dài tuổi thọ đầu đo đáng kể khi sử dụng liên tục trong môi trường sản xuất công nghiệp.
Có thể tăng chiều sâu đo của Mitutoyo 368-162 không?
Có. Bằng cách lắp thêm thanh nối (extension rod) tùy chọn, chiều sâu đo tối đa có thể tăng thêm 100mm, cho phép kiểm tra các lỗ sâu mà thân thiết bị tiêu chuẩn không thể với tới.
Mitutoyo 368-162 được giao kèm những phụ kiện nào và có kèm vòng căn chỉnh không?
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng. Vòng căn chỉnh (setting ring) không có trong bộ tiêu chuẩn nhưng có thể đặt mua riêng theo yêu cầu. Liên hệ MAZAKO để được tư vấn thêm.
