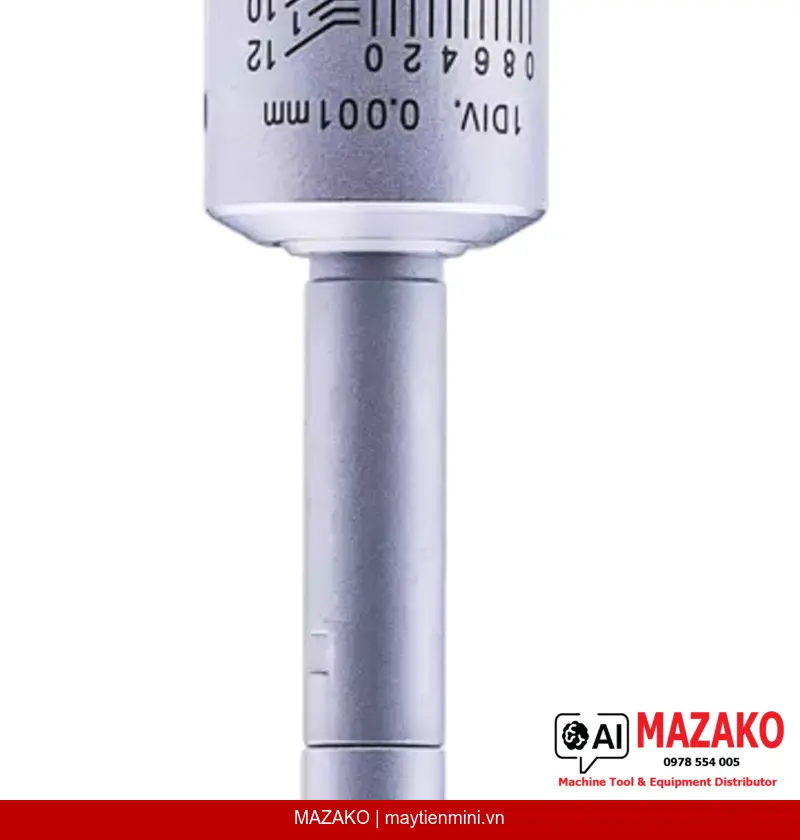

Panme Đo Lỗ 3 Điểm Mitutoyo 368-161 (6-8 mm)
Panme đo lỗ 3 điểm Mitutoyo 368-161, phạm vi đo 6–8 mm, độ chia 0,001 mm, đầu đo phủ titanium carbide, tự động căn tâm, sai số cho phép ±2 µm.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Mitutoyo 368-161 là thiết bị đo trong cơ khí chuyên dụng với phạm vi đo 6–8 mm, sử dụng cơ cấu 3 điểm tiếp xúc giúp tự động căn tâm, cho kết quả ổn định và độ lặp lại cao trong môi trường sản xuất công nghiệp.
Cơ cấu 3 điểm tự động căn tâm
Thiết kế 3 đầu đo phân bố đều giúp panme tự định tâm trong lỗ đo, loại bỏ sai số do lệch tâm và đảm bảo kết quả đo nhất quán.
Đầu đo phủ titanium carbide
Bề mặt tiếp xúc bằng tungsten carbide phủ titanium giúp tăng độ cứng, chống mài mòn, kéo dài tuổi thọ thiết bị ngay cả khi đo các chi tiết gia công cứng.
Cơ cấu ratchet stop
Chốt ratchet kiểm soát lực đo ổn định, đảm bảo độ lặp lại cao giữa các lần đo và giữa các người dùng khác nhau trong cùng quy trình QC.
Có thể mở rộng chiều sâu đo
Khi cần đo các lỗ sâu, có thể lắp thêm thanh nối tùy chọn để tăng chiều sâu đo tối đa lên thêm 100 mm mà không ảnh hưởng độ chính xác.
Ứng dụng trong kiểm tra chất lượng sản xuất
Mitutoyo 368-161 phù hợp để kiểm tra kích thước lỗ nhỏ trong các ngành gia công cơ khí chính xác, sản xuất linh kiện ô tô, hàng không và thiết bị y tế. Phạm vi đo 6–8 mm đáp ứng các chi tiết lỗ nhỏ yêu cầu dung sai chặt chẽ.
Độ chính xác và tiêu chuẩn kỹ thuật
Với sai số cho phép MPE ±2 µm và độ chia 0,001 mm, thiết bị đáp ứng yêu cầu kiểm tra dung sai IT6 và cao hơn. Bộ vòng chuẩn (tùy chọn) giúp hiệu chỉnh trước khi đo, đảm bảo truy xuất nguồn gốc đo lường.
Giao hàng kèm theo
Sản phẩm được cung cấp đầy đủ bao gồm hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra xuất xưởng. Vòng chuẩn và thanh nối chiều sâu là phụ kiện tùy chọn đặt thêm.
- Phạm vi đo 6–8 mm, độ chia 0,001 mm
- Sai số cho phép MPE ±2 µm
- Đầu đo tungsten carbide phủ titanium, độ bền cao
- Tự động căn tâm qua cơ cấu 3 điểm tiếp xúc
- Cơ cấu ratchet stop đảm bảo độ lặp lại
- Mở rộng chiều sâu đo thêm 100 mm (tùy chọn)
- Kèm chứng chỉ kiểm tra xuất xưởng Mitutoyo
Tư vấn & Báo giá Panme Đo Lỗ Mitutoyo 368-161
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 6–8 mm |
| Độ chia | 0,001 mm |
| Sai số cho phép MPE | ±2 µm |
| Mặt chia độ | Núm xoay và thân thước hoàn thiện satin chrome; đến 12 mm: Ø 17 mm; trên 12 mm: Ø 23 mm |
| Bước tiến trục đo | 0,5 mm |
| Bề mặt đầu đo | Tungsten carbide phủ titanium |
| Phương pháp đo | 3 điểm tiếp xúc |
| Khối lượng | 60 g |
| Kèm theo | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không bao gồm vòng chuẩn) |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-161 khác gì so với panme đo trong thông thường?
Thiết kế 3 điểm tiếp xúc của 368-161 giúp tự động căn tâm trong lỗ đo, không cần căn chỉnh thủ công như panme đo trong 2 điểm thông thường. Điều này giúp giảm sai số do thao tác và tăng độ lặp lại đáng kể trong môi trường sản xuất hàng loạt.
Thiết bị có cần vòng chuẩn để hiệu chỉnh không?
Có, việc hiệu chỉnh bằng vòng chuẩn (setting ring) trước khi đo là cần thiết để đảm bảo độ chính xác tuyệt đối. Vòng chuẩn thép là phụ kiện tùy chọn và có thể đặt thêm từ MAZAKO. Sản phẩm giao hàng không bao gồm vòng chuẩn.
Có thể đo các lỗ sâu hơn với thiết bị này không?
Có, bằng cách lắp thêm thanh nối (extension rod) tùy chọn, chiều sâu đo tối đa có thể tăng thêm 100 mm so với tiêu chuẩn. Điều này giúp thiết bị linh hoạt hơn khi kiểm tra các chi tiết lỗ sâu trong thực tế sản xuất.
Độ chính xác ±2 µm của Mitutoyo 368-161 có đáp ứng tiêu chuẩn dung sai IT6 không?
Với sai số cho phép MPE ±2 µm và độ chia 0,001 mm, thiết bị hoàn toàn phù hợp để kiểm tra dung sai IT6 và nhiều trường hợp IT5 trong dải đo 6–8 mm. Đây là mức độ chính xác phù hợp với gia công cơ khí chính xác và sản xuất linh kiện công nghiệp.
MAZAKO có cung cấp chứng chỉ hiệu chuẩn cho Mitutoyo 368-161 không?
Sản phẩm xuất xưởng kèm chứng chỉ kiểm tra của Mitutoyo. Nếu doanh nghiệp cần chứng chỉ hiệu chuẩn theo tiêu chuẩn ISO hoặc VILAS phục vụ hệ thống quản lý chất lượng nội bộ, vui lòng liên hệ MAZAKO để được tư vấn dịch vụ hiệu chuẩn phù hợp.
