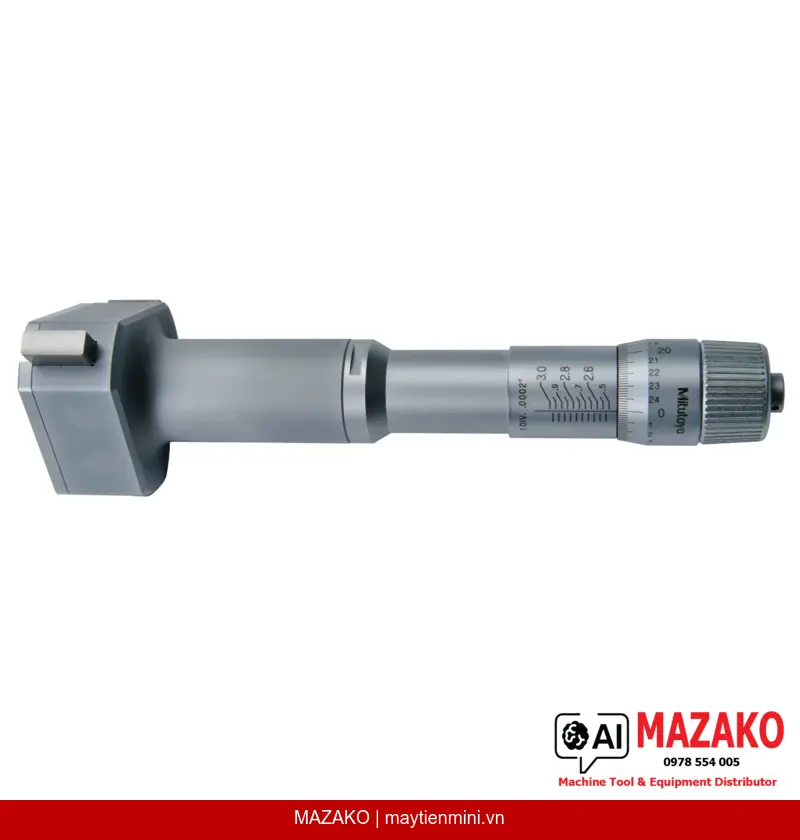

Panme Đo Lỗ 3 Điểm Holtest Mitutoyo 368-871 (2,5–3\
Panme đo lỗ 3 điểm Mitutoyo 368-871, phạm vi đo 2,5–3\
Mô tả sản phẩm
Panme đo lỗ 3 điểm Holtest Mitutoyo 368-871 là thiết bị đo trong cơ khí kim chỉ chuyên dụng cho phạm vi đo 2,5–3", sử dụng phương pháp đo 3 điểm tiếp xúc đồng trục giúp xác định đường kính lỗ chính xác tuyệt đối mà không cần căn chỉnh tâm. Sản phẩm được sản xuất bởi Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản — đáp ứng tiêu chuẩn kiểm soát chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm đảm bảo tự căn tâm tự động, loại bỏ sai số do lệch tâm, cho kết quả đo đường kính lỗ ổn định và tin cậy.
Mặt tiếp xúc thép cứng
Đầu đo và côn đo được làm từ thép cứng (hardened steel), chịu mài mòn tốt, duy trì độ chính xác lâu dài trong môi trường sản xuất liên tục.
Ratchet stop đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo không đổi qua mỗi lần đo, đảm bảo độ lặp lại cao và giảm sai số do người vận hành.
Hoàn thiện bề mặt satin chrome
Thân thước và núm xoay được xử lý satin chrome, chống phản quang, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm soát chất lượng công nghiệp
Panme đo lỗ 3 điểm Mitutoyo 368-871 phù hợp cho kiểm tra đường kính lỗ trên các chi tiết gia công cơ khí, xy lanh thủy lực, lỗ ổ trục, và các lỗ có yêu cầu dung sai chặt. Với phạm vi đo 2,5–3" và độ chia 0,0001" (cho phạm vi ≤0,5") / 0,0002" (cho phạm vi >0,5"), thiết bị đáp ứng yêu cầu đo lường tại các bộ phận QC/QA nhà máy cơ khí chính xác, ô tô, hàng không.
Bộ phụ kiện kèm theo
Sản phẩm được giao kèm hộp đựng, cờ lê, lục giác, và chứng chỉ kiểm tra (certificate of inspection) đảm bảo truy xuất nguồn gốc hiệu chỉnh. Lưu ý: vòng chuẩn (setting ring) không bao gồm trong bộ sản phẩm tiêu chuẩn.
Sai số cho phép MPE: ±0,0002"
Sai số tối đa cho phép ±0,0002" theo tiêu chuẩn Mitutoyo, đảm bảo kết quả đo đáp ứng yêu cầu kiểm soát dung sai trong sản xuất chính xác.
- Phương pháp đo 3 điểm — tự căn tâm, không cần căn chỉnh lại
- Mặt tiếp xúc thép cứng — độ bền cao, chống mài mòn
- Ratchet stop — lực đo ổn định, độ lặp lại đảm bảo
- Hoàn thiện satin chrome — chống phản quang, dễ đọc số
- Kèm chứng chỉ kiểm tra — truy xuất hiệu chỉnh đầy đủ
- Khối lượng 450 g — cân bằng tốt khi cầm tay đo dài ngày
Tư vấn & Báo giá Panme Đo Lỗ Mitutoyo 368-871
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-871 |
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí kim chỉ (Analog) |
| Phạm vi đo | 2,5–3" |
| Độ chia (≤ 0,5") | 0,0001" |
| Độ chia (> 0,5") | 0,0002" |
| Sai số cho phép MPE | ±0,0002" |
| Hoàn thiện bề mặt | Satin chrome (thân thước và núm xoay) |
| Đường kính thân (≤ 12 mm) | Ø 17 mm |
| Đường kính thân (> 12 mm) | Ø 23 mm |
| Bước trục đo (Spindle pitch) | 0,635 mm |
| Mặt tiếp xúc | Thép cứng (hardened steel) |
| Côn đo | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, lục giác, chứng chỉ kiểm tra (không kèm vòng chuẩn) |
| Khối lượng | 450 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-871 khác gì so với đồng hồ đo lỗ thông thường?
Panme đo lỗ 3 điểm sử dụng 3 đầu tiếp xúc phân bố đều 120° tự căn tâm tự động trong lỗ, không cần căn chỉnh tâm thủ công như đồng hồ đo lỗ 2 điểm. Nhờ đó kết quả đo đường kính thực chính xác hơn và ít phụ thuộc vào kỹ năng người đo. Độ lặp lại cũng được đảm bảo tốt hơn trong đo hàng loạt.
Thiết bị có cần vòng chuẩn (setting ring) để hiệu chỉnh không?
Có, panme đo lỗ 3 điểm cần vòng chuẩn để thiết lập điểm 0 trước khi đo. Tuy nhiên, bộ sản phẩm Mitutoyo 368-871 tiêu chuẩn không bao gồm vòng chuẩn — cần đặt hàng riêng. MAZAKO có thể tư vấn vòng chuẩn phù hợp với phạm vi đo 2,5–3".
Độ chính xác MPE ±0,0002" có đáp ứng yêu cầu dung sai gia công cơ khí chính xác không?
Sai số cho phép ±0,0002" (tương đương khoảng ±5 μm) phù hợp cho kiểm tra các chi tiết có dung sai cấp IT7 trở lên trong hệ thống lỗ. Đây là mức độ chính xác tiêu chuẩn của dòng Holtest Mitutoyo, đáp ứng yêu cầu QC/QA trong ngành cơ khí, ô tô và thiết bị công nghiệp.
Ratchet stop trên thiết bị này hoạt động như thế nào và tại sao quan trọng?
Ratchet stop là cơ cấu giới hạn lực đo, tự động trượt khi lực tác động vượt ngưỡng định trước, đảm bảo lực tiếp xúc giữa đầu đo và bề mặt lỗ luôn không đổi qua mỗi lần đo. Điều này loại bỏ sai số do người đo siết tay khác nhau, tăng độ lặp lại và độ tái lập trong hệ thống đo lường sản xuất.
MAZAKO có cung cấp dịch vụ hiệu chỉnh và bảo hành cho Mitutoyo 368-871 không?
MAZAKO cung cấp thiết bị kèm chứng chỉ kiểm tra gốc từ Mitutoyo. Đối với nhu cầu hiệu chỉnh định kỳ (calibration) theo ISO 9001 hoặc IATF 16949, MAZAKO có thể hỗ trợ kết nối dịch vụ hiệu chỉnh có chứng chỉ. Liên hệ trực tiếp để được tư vấn chu kỳ hiệu chỉnh phù hợp với quy trình QC của nhà máy.
