Mitutoyo Panme Nhật Bản

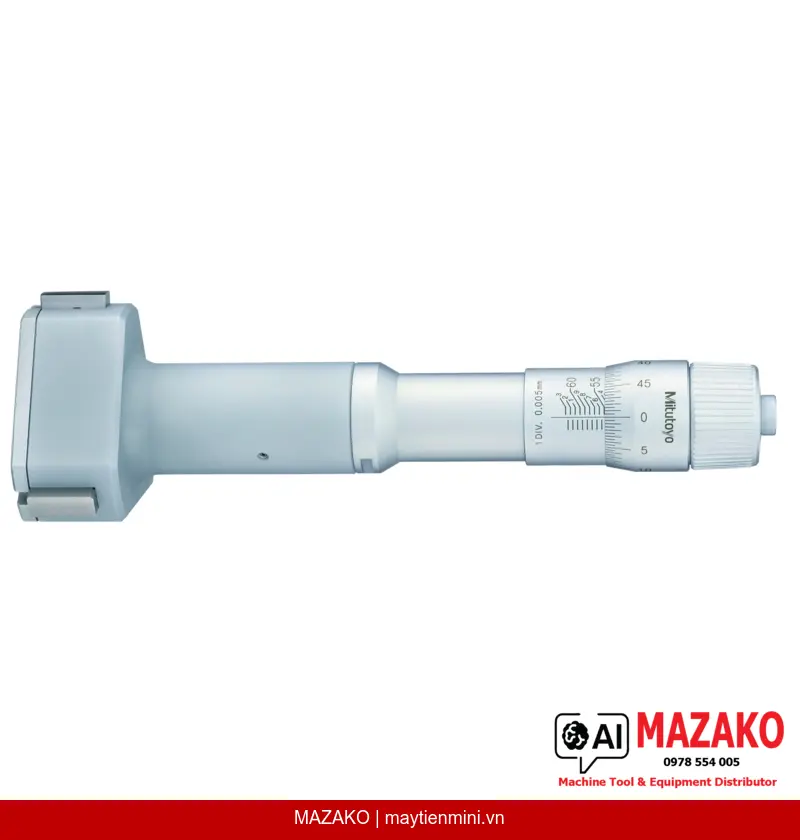

Panme Đo Lỗ 3 Điểm Holtest Mitutoyo 368-770 (50-63 mm)
Panme đo lỗ 3 điểm cơ khí Mitutoyo 368-770, phạm vi đo 50–63 mm, độ chia 0,005 mm, sai số cho phép ±3 µm. Mặt tiếp xúc thép cứng, cơ cấu ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo lỗ 3 điểm Holtest Mitutoyo 368-770 là dụng cụ đo trong cơ khí kim chỉ, thiết kế tiếp xúc 3 điểm đồng thời giúp tự định tâm chính xác trong lỗ, phù hợp cho kiểm tra đường kính lỗ 50–63 mm trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao.
Đo 3 điểm tự định tâm
Cơ cấu tiếp xúc 3 điểm phân bố đều cho phép tự căn chỉnh tâm lỗ, loại bỏ sai số do lệch trục và cho kết quả đo ổn định, nhất quán ngay cả khi thao tác nhanh trên dây chuyền.
Cơ cấu ratchet đảm bảo độ lặp lại
Cơ cấu ratchet stop kiểm soát lực đo cố định, đảm bảo độ lặp lại giữa các lần đo và giữa các người vận hành khác nhau, đáp ứng yêu cầu hệ thống đo lường MSA.
Mặt tiếp xúc thép cứng bền bỉ
Đầu đo và taper đều làm từ thép cứng (hardened steel), chống mài mòn trong điều kiện sử dụng liên tục, duy trì độ chính xác lâu dài mà không cần hiệu chỉnh thường xuyên.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước xử lý bề mặt satin chrome chống chói, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng, giảm mỏi mắt khi sử dụng liên tục.
Ứng dụng trong kiểm tra chất lượng sản xuất
Panme đo lỗ 3 điểm Mitutoyo 368-770 được sử dụng rộng rãi trong bộ phận QC/QA tại các nhà máy cơ khí chính xác, gia công chi tiết động cơ, xi lanh thủy lực, bạc trục và các chi tiết lỗ yêu cầu dung sai chặt. Phạm vi đo 50–63 mm với độ chia 0,005 mm và sai số cho phép MPE ±3 µm đáp ứng tiêu chuẩn kiểm tra trong môi trường ISO/JIS.
Đặc điểm kỹ thuật nổi bật
Đầu đo có đường kính Ø 17 mm (cho phạm vi đến 12 mm) hoặc Ø 23 mm (trên 12 mm), bước ren trục đo 0,5 mm. Khối lượng 440 g, cân bằng tốt khi cầm nắm. Sản phẩm được giao kèm hộp bảo quản, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng.
Được cung cấp đầy đủ phụ kiện
Bộ sản phẩm bao gồm hộp đựng, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng — sẵn sàng đưa vào sử dụng ngay, không cần mua thêm dụng cụ đi kèm. Lưu ý: vòng chuẩn (setting ring) không bao gồm trong bộ.
- Phạm vi đo: 50–63 mm, độ chia 0,005 mm
- Sai số cho phép MPE: ±3 µm
- Mặt tiếp xúc và taper bằng thép cứng chống mài mòn
- Cơ cấu ratchet đảm bảo lực đo nhất quán giữa các lần đo
- Bề mặt satin chrome dễ đọc số, hạn chế phản quang
- Kèm chứng chỉ kiểm tra xuất xưởng, phù hợp hệ thống ISO/MSA
Tư vấn và báo giá Panme Đo Lỗ Mitutoyo 368-770
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-770 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–63 mm |
| Độ chia | 0,005 mm |
| Sai số cho phép MPE | ±3 µm |
| Hoàn thiện bề mặt | Satin chrome (núm xoay và thân thước) |
| Đường kính đầu đo | Đến 12 mm: Ø 17 mm / Trên 12 mm: Ø 23 mm |
| Bước ren trục đo | 0,5 mm |
| Vật liệu mặt tiếp xúc | Thép cứng (hardened steel) |
| Vật liệu taper | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm |
| Phụ kiện đi kèm | Hộp, cờ lê, lục giác, chứng chỉ kiểm tra (không bao gồm vòng chuẩn) |
| Khối lượng | 440 g |
Câu hỏi thường gặp
Panme đo lỗ 3 điểm Mitutoyo 368-770 có ưu điểm gì so với đồng hồ đo lỗ thông thường?
Cơ cấu 3 điểm tiếp xúc đồng thời giúp tự định tâm trong lỗ, loại bỏ sai số do lệch trục thường gặp khi dùng đồng hồ đo lỗ 2 điểm. Kết hợp với cơ cấu ratchet, panme 368-770 cho độ lặp lại và độ tái hiện cao, phù hợp với yêu cầu hệ thống MSA trong sản xuất hàng loạt.
Sản phẩm 368-770 có đi kèm vòng chuẩn (setting ring) để hiệu chỉnh không?
Không. Bộ sản phẩm 368-770 bao gồm hộp bảo quản, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng. Vòng chuẩn (setting ring) không có trong bộ và cần đặt mua riêng. Liên hệ MAZAKO để được tư vấn chọn vòng chuẩn phù hợp với phạm vi đo.
Độ chia 0,005 mm của panme 368-770 có đủ để kiểm tra dung sai IT6 hay IT7 không?
Với độ chia 0,005 mm và sai số cho phép MPE ±3 µm, panme 368-770 hoàn toàn đáp ứng kiểm tra dung sai cấp IT7 và có thể dùng cho IT6 tùy kích thước danh nghĩa. Theo nguyên tắc tỷ lệ 4:1 trong đo lường, độ không đảm bảo đo của thiết bị nên nhỏ hơn hoặc bằng 1/4 dung sai chi tiết cần kiểm tra.
Cách bảo quản và bảo dưỡng panme đo lỗ 3 điểm Mitutoyo 368-770 đúng cách?
Sau khi sử dụng, lau sạch dầu mỡ và mạt kim loại trên mặt tiếp xúc bằng vải mềm không có xơ, tra một lớp dầu chống gỉ mỏng trước khi cất vào hộp. Tránh va đập, không để đầu đo tiếp xúc lực mạnh khi không đo. Hiệu chuẩn định kỳ theo lịch hoặc khi thiết bị bị rơi, va đập mạnh.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho panme Mitutoyo 368-770 không?
MAZAKO hỗ trợ tư vấn gửi hiệu chuẩn thiết bị đo Mitutoyo tại các phòng hiệu chuẩn được công nhận. Liên hệ bộ phận kỹ thuật MAZAKO để được hướng dẫn quy trình gửi hiệu chuẩn, thời gian và chi phí cụ thể phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy bạn.
