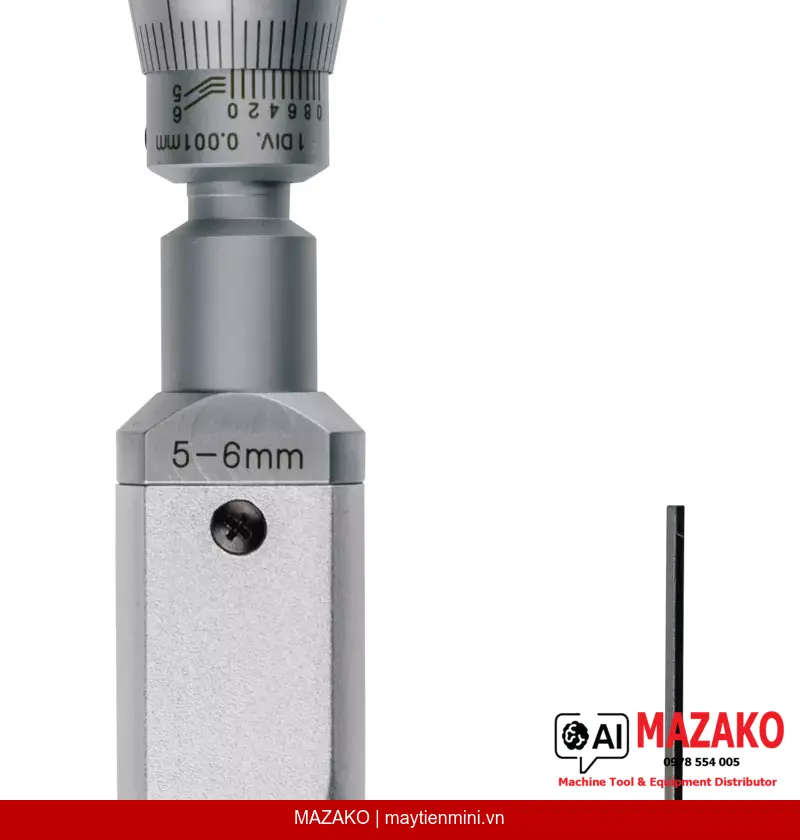

Panme Đo Lỗ 2 Điểm Mitutoyo 368-005 (5-6 mm)
Panme đo lỗ 2 điểm Mitutoyo 368-005, phạm vi đo 5–6 mm, độ chia 0,001 mm, mặt đo carbide vonfram, cơ cấu ratchet đảm bảo độ lặp lại cao khi đo đường kính lỗ nhỏ.
Mô tả sản phẩm
Panme đo lỗ 2 điểm Mitutoyo 368-005 là dòng panme đo trong cơ khí (analog) chuyên dụng để đo đường kính các lỗ nhỏ với phạm vi đo 5–6 mm. Sản phẩm phù hợp cho các bộ phận QC/QA và kỹ thuật trong ngành cơ khí chính xác, đúc, và gia công kim loại.
Mặt đo Carbide Vonfram
Bề mặt tiếp xúc bằng carbide vonfram chịu mài mòn cao, duy trì độ chính xác lâu dài trong môi trường sản xuất liên tục.
Cơ cấu Ratchet Stop
Cơ cấu ratchet stop giới hạn lực đo, đảm bảo độ lặp lại (repeatability) nhất quán giữa các lần đo và giữa nhiều người dùng.
Độ chia 0,001 mm
Vạch chia 0,001 mm trên núm xoay (thimble) và thân thước (sleeve) hoàn thiện satin chrome, dễ đọc, hạn chế sai số thị sai.
Phương pháp đo 2 điểm
Đo trực tiếp bằng 2 điểm tiếp xúc, phù hợp đo đường kính lỗ nhỏ từ 5 mm, độ chính xác MPE ±2 µm theo tiêu chuẩn Mitutoyo.
Ứng dụng trong sản xuất công nghiệp
Panme đo lỗ 2 điểm Mitutoyo 368-005 được sử dụng rộng rãi trong kiểm tra kích thước lỗ bạc lót, lỗ trụ xylanh nhỏ, các chi tiết gia công CNC yêu cầu dung sai hẹp. Với phạm vi đo 5–6 mm và sai số cho phép tối đa ±2 µm, thiết bị đáp ứng yêu cầu kiểm soát chất lượng khắt khe của các nhà máy cơ khí chính xác.
Thông tin giao hàng và phụ kiện
Sản phẩm được giao kèm hộp đựng, lục giác (hex wrench), giấy chứng nhận kiểm tra (certificate of inspection). Vòng chuẩn (setting ring) là phụ kiện tùy chọn, có thể đặt mua riêng để hiệu chỉnh thiết bị trước khi đo, nâng cao độ chính xác trong môi trường sản xuất.
Tại sao chọn Mitutoyo 368-005?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme đo lỗ Holtest 368-005 được thiết kế đặc biệt cho đo lỗ nhỏ, đảm bảo độ tin cậy và truy xuất nguồn gốc hiệu chỉnh đầy đủ cho hệ thống QMS của nhà máy.
- Phạm vi đo: 5–6 mm — chuyên dụng cho lỗ nhỏ
- Độ chính xác MPE: ±2 µm theo tiêu chuẩn Mitutoyo
- Mặt đo carbide vonfram — độ bền vượt trội
- Cơ cấu ratchet stop — đảm bảo độ lặp lại nhất quán
- Kèm giấy chứng nhận kiểm tra — hỗ trợ truy xuất cho ISO/QMS
- Khối lượng nhỏ gọn: 91 g — thuận tiện thao tác trên dây chuyền
Nhận báo giá Panme Đo Lỗ Mitutoyo 368-005
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 5–6 mm |
| Độ chia (Graduation) | 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±2 µm |
| Mặt hiển thị | Núm xoay và thân thước hoàn thiện satin chrome; Đến 12 mm: Ø 17 mm; Trên 12 mm: Ø 23 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Vật liệu mặt đo | Carbide vonfram (Tungsten carbide) |
| Phương pháp đo | 2 điểm |
| Phụ kiện đi kèm | Hộp đựng, lục giác (hex wrench), giấy chứng nhận kiểm tra; không kèm vòng chuẩn |
| Khối lượng | 91 g |
Câu hỏi thường gặp
Panme đo lỗ Mitutoyo 368-005 đo được phạm vi bao nhiêu?
Mitutoyo 368-005 có phạm vi đo 5–6 mm, chuyên dụng cho các lỗ nhỏ trong gia công cơ khí chính xác. Độ chia 0,001 mm và sai số MPE ±2 µm đảm bảo kết quả đo đáng tin cậy trong kiểm soát chất lượng.
Cơ cấu ratchet stop trên panme 368-005 có tác dụng gì?
Cơ cấu ratchet stop giới hạn lực tiếp xúc khi đo, ngăn người dùng siết quá mức gây sai số. Nhờ đó, độ lặp lại (repeatability) được duy trì nhất quán dù nhiều người cùng sử dụng một thiết bị trên dây chuyền sản xuất.
Mitutoyo 368-005 có kèm vòng chuẩn (setting ring) không?
Sản phẩm tiêu chuẩn không kèm vòng chuẩn. Vòng chuẩn là phụ kiện tùy chọn có thể đặt mua riêng, giúp hiệu chỉnh thiết bị trước đo để đảm bảo độ chính xác tối đa. Liên hệ MAZAKO để tư vấn thêm.
Mặt đo carbide vonfram có ưu điểm gì so với thép thông thường?
Carbide vonfram (tungsten carbide) có độ cứng và khả năng chống mài mòn vượt trội so với thép cứng thông thường. Điều này giúp duy trì hình học và độ chính xác của mặt đo trong thời gian dài, đặc biệt quan trọng khi đo lỗ liên tục trong môi trường sản xuất.
Thiết bị có kèm giấy chứng nhận kiểm tra không? Có hỗ trợ truy xuất hiệu chỉnh ISO không?
Có, Mitutoyo 368-005 được giao kèm giấy chứng nhận kiểm tra (certificate of inspection) từ nhà máy. Chứng nhận này hỗ trợ truy xuất nguồn gốc hiệu chỉnh, phù hợp yêu cầu hệ thống quản lý chất lượng ISO 9001 và các tiêu chuẩn QMS liên quan.
